首页  >  产品百科  >  RXEF065S

RXEF065S

产品分类: PTC可复位保险丝
厂牌: LITTELFUSE
产品描述: 5.3s 1.3A 310mΩ 72V 720mΩ 40A 650mA 通孔安装 14.5mm(长度)*14.5mm(高度)
供应商型号: 650-RXEF065S
供应商: Mouser
标准整包数: 1

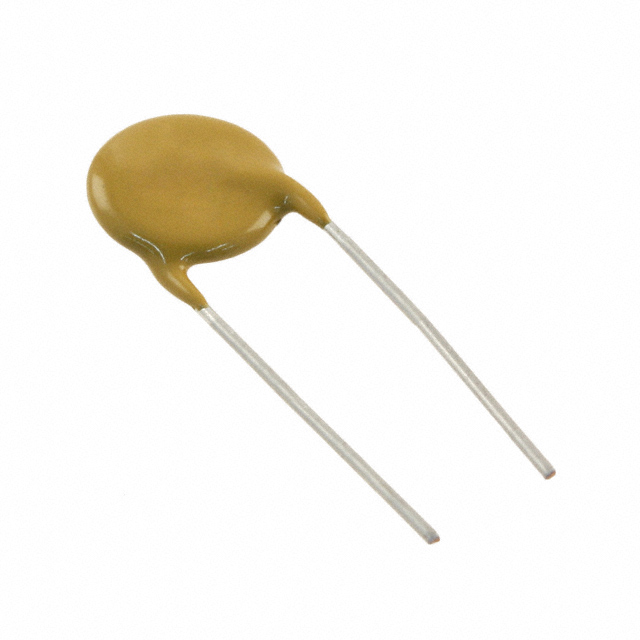

LITTELFUSE PTC可复位保险丝 RXEF065S

RXEF065S概述

    PolySwitch® PTC Devices RXEF065S 过电流保护器件技术手册

    1. 产品简介


    PolySwitch® RXEF065S 是一款先进的过电流保护器件(PTC),由 Littelfuse 公司制造。它主要用于防止电路中的过载情况,适用于多种电子设备。这种器件能够在电路过流时迅速响应,保护设备免受损坏,同时还能在故障排除后自动复位。

    2. 技术参数


    根据技术手册,RXEF065S 的关键技术参数如下:
    - 电气规格:
    - 最大电压:72V(交流或直流)
    - 最大电流:40A(交流或直流)
    - 绝缘材料:
    - 治愈式阻燃环氧聚合物,符合 UL94 V-0 标准
    - 引线材料:
    - 24AWG 镀锡铜
    - 标记:
    - 制造商标志
    - 批次识别号
    - X65 和零件识别号
    - 尺寸:
    | 参数 | 尺寸(mm) |

    | A | 至 9.7 |
    | B | 14.5 |
    | C | 4.3 至 5.8 |
    | D | 7.6 |
    | E | 至 3.0 |
    - 性能等级:
    | 参数 | 值 |

    | 额定电流 | 0.65A |
    | 起始电阻值 | 0.31Ω 至 0.48Ω |
    | 一小时过流时间 | 0.72s 至 0.88s |
    | 三倍额定电流下触发时间 | 5.3 秒至 0.72秒 |
    | 过流状态下的功率损耗 | 1.48W |
    | 额定保持电流下功率损耗 | 0.88W |

    3. 产品特点和优势


    - 高可靠性: 在电路发生过流时能快速响应并保护设备。
    - 自我恢复功能: 故障排除后自动复位,无需人工干预。
    - 环保材料: 符合 RoHS、ELV 和无铅标准,无卤素。
    - 认证齐全: 通过 UL、CSA、TUV 和 CQC 认证,保证质量和安全性。

    4. 应用案例和使用建议


    - 应用案例:
    RXEF065S 广泛应用于电源适配器、计算机外设、汽车电子和家用电器等领域,确保这些设备在过载情况下能够得到有效的保护。

    - 使用建议:
    在安装时应避免将器件置于高温环境中,以确保其正常工作。定期检查器件的工作状态,如有必要可进行更换。

    5. 兼容性和支持


    - 兼容性: 该器件与大多数标准电子设备兼容。
    - 支持和服务: Littelfuse 提供详尽的技术文档和客户支持,确保用户能够充分利用该产品的功能。

    6. 常见问题与解决方案


    - Q: 设备在正常工作时出现过热现象?
    - A: 检查器件是否正确安装,确认安装位置是否有足够的通风散热。
    - Q: 器件频繁触发过流保护?
    - A: 检查电路负载是否超负荷运行,调整负载以减少过流概率。
    - Q: 器件长时间不复位?
    - A: 确认过流故障是否已排除,确保电路恢复正常运行。

    7. 总结和推荐


    PolySwitch® RXEF065S 是一款高性能的过电流保护器件,具有高可靠性、自我恢复功能和环保特性。其广泛应用和广泛的兼容性使其成为各种电子设备的理想选择。我们强烈推荐在需要可靠过流保护的场合使用此产品。

RXEF065S参数

参数
最大跳断后电阻值 720mΩ
跳闸时间 5.3s
最大电压 72V
保持电流 650mA
跳闸电流 1.3A
冷电阻 -
最大额定电流 40A
最小初始态电阻值 310mΩ
长*宽*高 14.5mm(长度)*14.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

RXEF065S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RXEF065S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE PTC可复位保险丝 LITTELFUSE RXEF065S RXEF065S数据手册

RXEF065S封装设计

查看详情并下载
Symbol
Footprint
3D Model
