首页  >  产品百科  >  V18AUMLA1210H

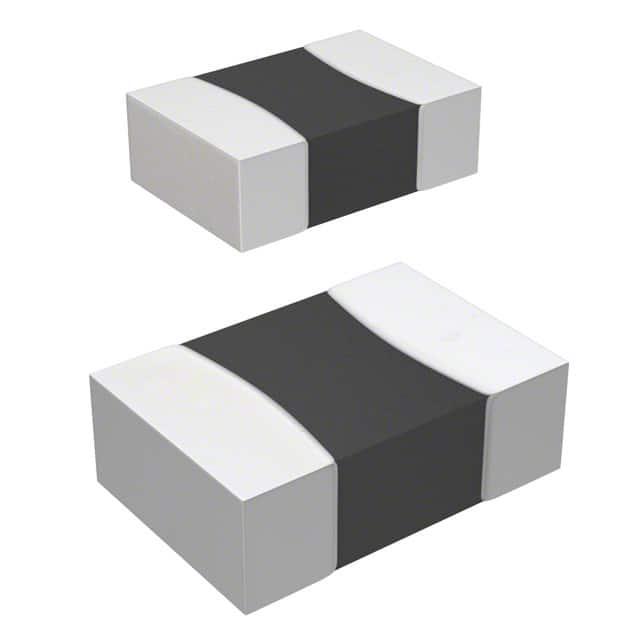

V18AUMLA1210H

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27.5V 1.5A 1 32V 18V 14V 3J 1210 贴片安装 3.2mm*2.54mm*1.8mm
供应商型号: V18AUMLA1210H
供应商: 国内现货
标准整包数: 2000
LITTELFUSE 压敏电阻 V18AUMLA1210H

V18AUMLA1210H概述

    AUML Series Multilayer Varistors (MLVs)

    1. 产品简介


    AUML 系列金属氧化物压敏电阻(MOV)是专为汽车电子系统设计的产品,旨在抑制因电感放电产生的破坏性瞬态电压。这类压敏电阻适用于如防抱死制动系统、直接点火系统、发动机控制、气囊控制系统、雨刷电机控制等汽车电子系统,这些系统易受电压瞬态损害的影响。
    - 产品类型:表面贴装多层压敏电阻(MLVs)
    - 主要功能:瞬态浪涌抑制
    - 应用领域:汽车电子系统

    2. 技术参数


    | 参数 | 描述 |

    | 连续直流工作电压范围 | 16V、18V、24V、48V、68V |
    | 跳起电压(5分钟) | 24.5V |
    | 负载丢弃能量 | 1.5J 至 25J |
    | 最大峰值脉冲电流 | 1.5A 至 10A |
    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +150°C |

    3. 产品特点和优势


    - AEC-Q200 认证:符合汽车电子标准
    - 无铅无卤:符合RoHS标准
    - 无引线结构:采用陶瓷无引脚芯片封装,有效减少寄生电感,提高响应速度
    - 高能吸收能力:能在小体积内实现高效能能量吸收
    - 高可靠性:提供温度独立的瞬态抑制特性,确保在-55°C 至 +125°C温度范围内稳定工作

    4. 应用案例和使用建议


    - 应用于汽车电子系统:如ABS、点火系统、发动机控制、气囊系统等
    - ESD保护:适合用于IEC 61000-4-2(Level 4)、MIL-STD-883C等工业规范要求的组件
    - 建议使用:选择合适的型号和封装尺寸,确保在使用过程中充分考虑散热设计,以防止热冲击导致损坏

    5. 兼容性和支持


    - 兼容性:与汽车电子系统的各种电路板布局高度兼容
    - 技术支持:提供详细的技术文档和售后支持,确保客户能够快速解决问题

    6. 常见问题与解决方案


    - 问题1:瞬态过压现象频繁发生
    解决办法:检查负载丢弃能量是否满足要求,选择更高额定值的型号。
    - 问题2:温度范围内的性能变化
    解决办法:参考温度系数和温控特性曲线,确保设备在规定温度范围内正常工作。
    - 问题3:漏电流过大
    解决办法:检查是否有损坏,或考虑更换额定值更高的型号。

    7. 总结和推荐


    总结: AUML系列多层压敏电阻凭借其优异的瞬态抑制能力和广泛的温度适应性,在汽车电子系统中有显著的优势,适合于高压瞬态保护场合。
    推荐: 强烈推荐在汽车电子系统设计中使用AUML系列多层压敏电阻,以确保系统的可靠性和长期稳定性。

V18AUMLA1210H参数

参数
压敏电压 27.5V
最大压敏电压 32V
能量 3J
不同频率时的电容 -
最大交流电压 14V
电路数 1
最小压敏电压 -
浪涌电流 1.5A
最大直流电压 18V
长*宽*高 3.2mm*2.54mm*1.8mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V18AUMLA1210H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V18AUMLA1210H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V18AUMLA1210H V18AUMLA1210H数据手册

V18AUMLA1210H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.0549
20000+ ¥ 1.0176
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2109.8
