首页  >  产品百科  >  PLED260S

PLED260S

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 274V 274V SMB(DO-214AA) 贴片安装 4.6mm(长度)*2.65mm(高度)
供应商型号: 3996649
供应商: 海外现货
标准整包数: 1

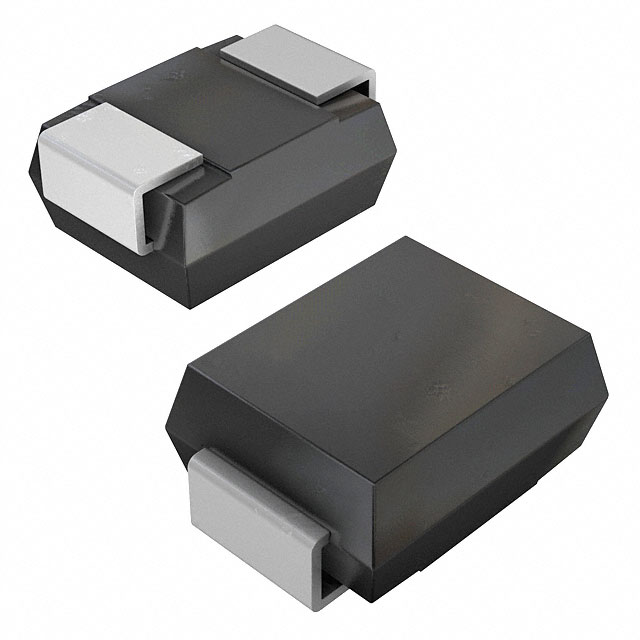

LITTELFUSE TVS二极管/ESD抑制器 PLED260S

PLED260S概述

    PLED Open LED Protectors 技术手册

    产品简介


    PLED Open LED Protectors 是一种高性能的低保持电流系列保护器,专为LED照明系统设计。它能与荧光灯管替换为LED灯条的应用场景完美兼容,确保现有荧光灯镇流器能够激活新的LED灯条。该系列产品广泛应用于室内和室外LED照明系统,尤其是在需要高电压检测启动的荧光灯镇流器场合。

    技术参数


    以下是PLED Open LED Protectors 系列产品的关键技术规格:
    | 型号 | VBR(最小)| VDRM(最大)| IT(最小)| IT(最大)| IH(最大)| VT(最小)| IO(最大)| Critical rate of rise dV/dt(最大)|
    |
    | PLED64S | 58 | 71 | 56 | 21 | 800 | 2 | 1.0 | 250V/µs |
    | PLED70S | 65 | 81 | 63 | 21 | 800 | 2 | 1.0 | 250V/µs |
    | PLED90S | 75 | 90 | 73 | 21 | 800 | 2 | 1.0 | 250V/µs |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    | PLED480S2 | 450 | 600 | 436 | 21 | 800 | 2 | 1.0 | 250V/µs |
    - 工作温度范围:结温 -40°C 到 +125°C,储存温度 -65°C 到 +150°C
    - 热阻:结到环境的热阻为 901°C/W
    - 封装符号:标准DO-214AA封装
    - 焊接条件:Pb-Free装配,预热温度 150°C 至 200°C,峰值温度 260°C
    - 环境规格:铜合金终端材料,无卤素材料,UL认证

    产品特点和优势


    - 快速开关:提供快速响应时间
    - 自动复位:断电后自动恢复
    - 紧凑封装:采用低轮廓的标准DO-214AA封装
    - 静电防护:符合IEC 61000-4-2标准
    - 工业兼容性:适用于各种工业照明环境
    - 环保材料:符合RoHS标准且无卤素

    应用案例和使用建议


    PLED Open LED Protectors 主要应用于荧光灯镇流器和LED灯条的兼容性改造。例如,在一些需要高电压检测启动的场合,如室内停车场照明系统中,PLED可以确保现有的荧光灯镇流器能正常激活LED灯条。建议安装时选择标准FR-4 PCB或铝基板,并确保焊接过程符合制造商的要求以保证长期稳定性。

    兼容性和支持


    PLED系列产品与多种工业标准相兼容,并且能够与其他基于DO-214AA封装的电子元件共存。制造商提供了详尽的文档和支持,包括焊接条件、热阻参数以及各种测试报告,以确保产品可靠运行。

    常见问题与解决方案


    - Q: PLED能否用于高温环境?
    - A: 是的,PLED能在-40°C至+125°C的工作温度范围内稳定工作。
    - Q: PLED是否需要额外的散热措施?
    - A: 在某些情况下,建议使用适当的散热设计以避免过热,尤其是当IO操作电流达到最大值时。
    - Q: PLED在高湿度环境中表现如何?
    - A: 经过JEDEC-J-STD-020 Level 1认证,PLED能在高湿度环境下保持稳定性能。

    总结和推荐


    综上所述,PLED Open LED Protectors 系列产品凭借其快速开关、高可靠性及兼容性等特点,在各类LED照明应用中表现出色。特别是对于需要与现有荧光灯镇流器兼容的新LED照明系统的场景,PLED是理想的解决方案。强烈推荐在相关项目中使用此产品,以确保高效、稳定的系统性能。

PLED260S参数

参数
极性 -
工作电压 -
箝位电压 274V
击穿电压 274V
峰值脉冲电流 -
峰值脉冲功率 -
长*宽*高 4.6mm(长度)*2.65mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLED260S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PLED260S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE PLED260S PLED260S数据手册

PLED260S封装设计

查看详情并下载
Symbol
Footprint
3D Model
