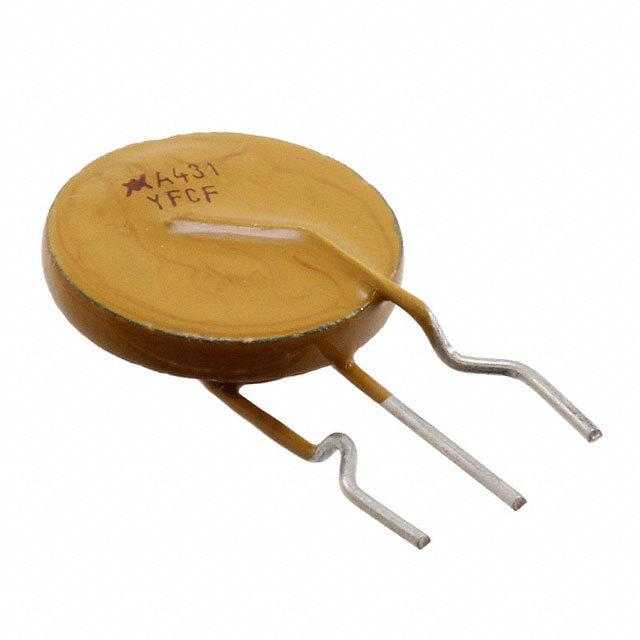

RF4132-000

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述:
供应商型号: RF4132-000
供应商: 国内现货
标准整包数: 250
LITTELFUSE 压敏电阻 RF4132-000

RF4132-000概述


    产品简介


    产品名称:LVM2P-035R14431
    产品类型: 双重保护器件(包含PPTC热敏电阻和MOV压敏电阻)
    主要功能:
    - PPTC热敏电阻部分用于过电流保护,能够自动复位并防止短路引起的损坏。
    - MOV压敏电阻部分用于电压浪涌保护,有效吸收瞬态高压脉冲。
    应用领域:
    广泛应用于电源适配器、消费电子产品、通信设备及工业控制等领域,旨在保护敏感电子组件免受过流和过压的损害。

    技术参数


    | 参数名称 | 规格/值 |

    | 最大连续工作电压 (Vmco) | 240Vac |
    | 最大有限持续电压 (Vldf) | 400Vrms |
    | 最大有限持续电流 (Ildf) | 40A |
    | 绝缘材料 | 治愈型阻燃环氧聚合物 |
    | 铅材料 | 22 AWG镀锡铜(直径0.64mm) |
    | 标记 | MOV侧标记 |
    | 尺寸(单位:mm) | A: 16.0, B: 21.0, C: 7.4 |
    | PPTC部分性能参数 | 值 |

    | 持续电流 (Hold Current) | 0.35A |
    | 跳闸电流 (Trip Current) | 0.75A |
    | 跳闸时间 (Time to Trip) | <2秒 |
    | 跳闸后最大电阻 (Rmax) | 2.8Ω |
    | MOV部分性能参数 | 值 |

    | 压敏电压 (Varistor Voltage) | 430Vdc±10% |
    | 最大钳位电压 (Clamping Voltage)| >710V |
    | 最大额定功率 (Rated Wattage) | 0.6W |
    | 浪涌耐受能力 | 值 |

    | IEC/EN 61000-4-5标准 | 每次冲击10kA |
    | 波形 | 1.2/50μs |
    | 冲击次数 | 正负极各5次 |

    产品特点和优势


    - 双重保护机制:结合了PPTC热敏电阻和MOV压敏电阻的优点,提供全面的过流和过压防护。
    - 自动复位功能:PPTC热敏电阻能够在故障消除后自动恢复,减少了维护成本。
    - 高可靠性:通过UL94 V-0认证,具有良好的阻燃性能和绝缘强度。
    - 适用性强:适用于多种电子设备,尤其在高要求的应用环境中表现出色。

    应用案例和使用建议


    应用案例:
    - 在消费类充电器中保护电路免受过压和过流的影响。
    - 在工业设备中作为电源输入端的防雷装置。
    使用建议:
    - 确保安装时正负极正确连接,避免反接导致损坏。
    - 根据具体应用选择合适的封装尺寸,以适应不同的空间限制。
    - 定期检查设备运行状态,及时更换失效的保护器件。

    兼容性和支持


    - 兼容性:此产品可直接替代同类规格的其他品牌器件,无需更改现有设计即可实现互换。
    - 技术支持:Littelfuse提供详尽的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查是否有外部短路或过载情况 |
    | 过热现象 | 减少负载或改进散热措施 |
    | 保护器件频繁触发 | 检查输入电压是否稳定,必要时调整滤波电路 |

    总结和推荐


    综合评估:
    LVM2P-035R14431是一款高性能的双重保护器件,以其出色的过流和过压防护能力,在众多应用场景中表现优异。其自动复位功能、高可靠性以及广泛的适用范围使其成为理想的保护解决方案。
    推荐意见:
    强烈推荐LVM2P-035R14431用于需要多重保护的电子系统,特别是对安全性要求较高的场合。结合Littelfuse提供的优质技术支持和服务,该产品无疑是一个可靠的选择。

RF4132-000参数

参数
压敏电压 -
不同频率时的电容 -
最大交流电压 -
浪涌电流 -
最大直流电压 -
最大压敏电压 -
最小压敏电压 -
能量 -
电路数 -

RF4132-000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

RF4132-000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE RF4132-000 RF4132-000数据手册

RF4132-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
