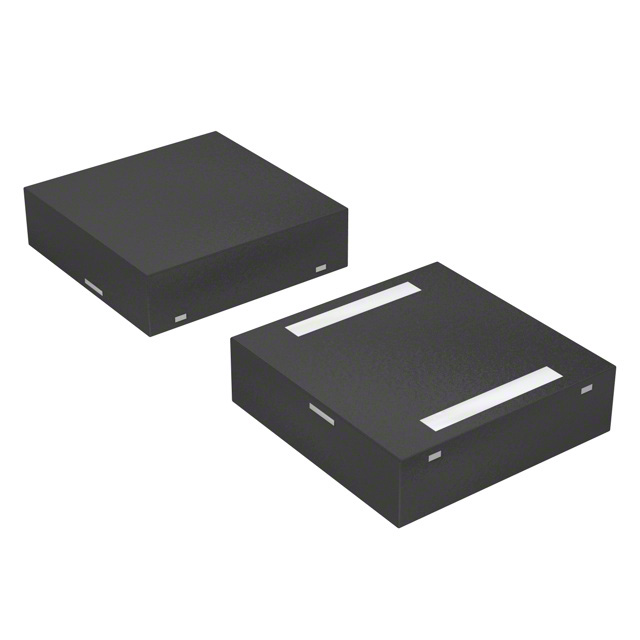

P2600Q12BLRP

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 80A TDFN-2 贴片安装
供应商型号: ZT-P2600Q12BLRP
供应商: 海外现货
标准整包数: 1
LITTELFUSE TVS二极管/ESD抑制器 P2600Q12BLRP

P2600Q12BLRP概述

    文章标题:SIDACtor® Protection Thyristors Q2L 系列产品技术手册解析

    一、产品简介


    SIDACtor® Protection Thyristors Q2L 系列是一种专为宽带设备设计的低电容保护器件,适用于高密度网络终端设备和电信系统中的过压瞬态保护需求。该系列采用3x3 QFN封装,提供紧凑的小型化解决方案,同时保持优秀的性能表现。这些器件的核心功能包括抑制电压尖峰、限制信号失真以及保护电路免受因过压导致的损害。
    主要应用领域:
    - 高速宽带设备
    - 通信网络设备
    - 数据中心设施
    - 工业控制与自动化系统

    二、技术参数


    以下是Q2L系列的关键技术参数:
    | 参数 | 值 | 单位 |
    |
    | 最大工作温度 | -40 至 +150 | ℃ |
    | 存储温度范围 | -65 至 +150 | ℃ |
    | 热阻(结到环境) | 120 | ℃/W |
    | 电容值 | 5~55 | pF |
    | 最小保持电流 | 40 | mA |
    | 最大触发电流 | 150 | A |
    | 冲击电流能力(IPP) | 150/250 | A |
    备注:
    - 产品额定值在环境温度为25℃时有效。
    - 具备双向工作特性,支持多级浪涌冲击而不影响性能。

    三、产品特点和优势


    1. 低电容特性:极低电容值(5~55pF),最大限度减少对宽带信号的影响。
    2. 高可靠性:能够在重复浪涌事件后保持稳定的性能表现。
    3. 小型化设计:3x3 QFN封装具有更小的占板面积,适合高密度布线需求。
    4. 安全保护:超过额定参数范围时自动短路,确保设备安全性。
    5. 环保认证:RoHS合规且无卤素材料,符合全球环保要求。
    这些特性使Q2L系列在保护高价值设备方面表现出色,特别适用于需要快速响应和高效防护的应用场景。

    四、应用案例和使用建议


    典型应用场景:
    - 用于TIA-968-A/B标准下的电信设备。
    - 遵循ITU-K.20/21/45增强等级的通信协议。
    - 符合IEC 61000-4-5标准,满足工业抗扰度要求。
    使用建议:
    - 在系统设计阶段优先考虑器件的放置位置,尽量靠近需保护的敏感模块。
    - 考虑加入适当的串联电阻以提升抗浪涌能力。
    - 使用过程中确保焊接温度不超过制造商规定的极限值。

    五、兼容性和支持


    Q2L系列设计时充分考虑到与其他器件和系统的兼容性。其3x3 QFN封装易于集成,可直接替代传统封装产品。此外,Littelfuse公司提供全面的技术支持和售后服务,包括样品申请、定制开发和技术咨询,确保客户能够顺利部署产品。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 检查散热措施是否到位,必要时增加散热片。 |
    | 器件失效 | 检查输入电压是否超出额定值,更换合适型号。 |
    | 信号失真 | 减少负载电容,优化电路布局。 |

    七、总结和推荐


    综合评估:
    SIDACtor® Protection Thyristors Q2L系列凭借其高性能、高可靠性和紧凑设计,成为宽带保护领域的理想选择。它不仅符合国际多项标准,还能显著降低系统复杂度和成本。
    推荐意见:
    强烈推荐此系列产品用于对信号完整性要求较高的应用场景。无论是设备商还是终端用户,都可以信赖其卓越的性能和稳定性,实现长期投资回报。

    如果您有任何疑问或需要进一步支持,请随时联系Littelfuse官方技术支持团队!

P2600Q12BLRP参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 80A
峰值脉冲功率 -
2-TDFN
通用封装 TDFN-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
