5.0SMDJ15A

产品分类: TVS二极管/ESD抑制器
厂牌: LITTELFUSE
产品描述: 15V 单向 5KW 205A 24.4V 16.7V SMC(DO-214AB) 贴片安装
供应商型号: 2067694
供应商: 海外现货
标准整包数: 1

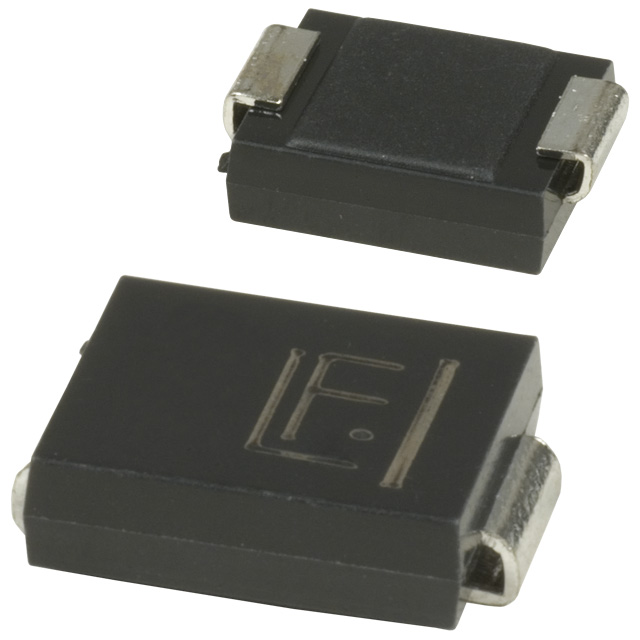

LITTELFUSE TVS二极管/ESD抑制器 5.0SMDJ15A

5.0SMDJ15A概述

    5.0SMDJ系列瞬态电压抑制二极管 (TVS) 技术手册

    1. 产品简介


    5.0SMDJ系列瞬态电压抑制二极管 (TVS) 是一种专为保护敏感电子设备免受雷击和其他瞬态电压事件影响而设计的产品。该系列TVS二极管特别适用于电信、计算机、工业及消费电子产品中的接口、VCC总线和其他易损电路的保护。这些二极管具备高能瞬态保护能力,是保护关键电子设备的理想选择。

    2. 技术参数


    以下是5.0SMDJ系列TVS二极管的技术参数摘要:
    - 峰值脉冲功率:5000瓦(在10/1000微秒波形下)
    - 工作温度范围:-65°C 至 +150°C
    - 存储温度范围:-65°C 至 +175°C
    - 最大瞬时正向电压:5.0伏(100安培时)
    - 热阻:
    - 结至引脚热阻:15°C/W
    - 结至环境热阻:75°C/W
    - 峰值脉冲电流:可达数百安培
    - 最大反向泄漏电流:小于5μA(当VBR min > 22V时)

    3. 产品特点和优势


    5.0SMDJ系列TVS二极管具有以下特点和优势:
    - 高功率耐受性:峰值脉冲功率达到5000瓦,能够有效吸收高达5000瓦的瞬态电压。
    - 低电容:典型电容值为10pF,适合高速数据线路保护。
    - 快速响应时间:响应时间小于1.0ps。
    - 优异的钳位能力:在多种电流和电压条件下表现出色的钳位电压。
    - 内置应力释放:提供结构上的稳定性,增强耐用性。
    - 符合RoHS和无卤素标准:环保材料确保产品的绿色可持续性。
    - 铅免费终端材料:满足全球电子行业无铅要求。

    4. 应用案例和使用建议


    该系列TVS二极管广泛应用于各种场合,例如:
    - 通信设备:保护电信接口免受雷击损害。
    - 计算机设备:保护电源总线和数据线免受电压尖峰的损坏。
    - 工业控制:防止控制系统受到电磁干扰的影响。
    使用建议:
    - 确保TVS二极管正确安装在接地良好的电路板上,以发挥最佳保护效果。
    - 选择合适的额定电压,避免过压情况下的误触发。
    - 注意安装方向,确保符合单向或双向TVS二极管的特定要求。

    5. 兼容性和支持


    5.0SMDJ系列TVS二极管与现有的大多数电子设备兼容,并且已经通过多项安全认证,如IEC 61000-4-2 ESD、UL 497B认证等。厂商提供了详尽的技术文档和支持服务,以帮助客户进行产品选型和故障排除。

    6. 常见问题与解决方案


    - 问题:TVS二极管触发电压过高。
    - 解决办法:检查二极管是否选型不当,重新选择合适的电压等级。
    - 问题:TVS二极管反向漏电流过大。
    - 解决办法:确认工作温度是否超出正常范围,或者是否受到潮湿环境的影响。

    7. 总结和推荐


    5.0SMDJ系列TVS二极管是一款高性能的瞬态电压抑制产品,适用于多种应用场景,特别是在需要高可靠性的通信、计算机和工业控制领域。其优异的性能和广泛的适用性使其成为同类产品的首选。我们强烈推荐此产品用于需要高度电压保护的应用场景。

5.0SMDJ15A参数

参数
峰值脉冲功率 5KW
极性 单向
工作电压 15V
箝位电压 24.4V
击穿电压 16.7V
峰值脉冲电流 205A
7.11mm(Max)
DO-214AB,SMC
2.42mm(Max)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5.0SMDJ15A厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

5.0SMDJ15A数据手册

厂牌 PDF简要描述 下载
LITTELFUSE TVS二极管/ESD抑制器 LITTELFUSE 5.0SMDJ15A 5.0SMDJ15A数据手册

5.0SMDJ15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
