V130SM7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 206V 1.2KA 1 228V 175V 130V 11J 180pF@1MHz SMD 贴片安装 11.4mm(长度)*6.3mm(高度)
供应商型号: 576-V130SM7
供应商: Mouser
标准整包数: 1
LITTELFUSE 压敏电阻 V130SM7

V130SM7概述

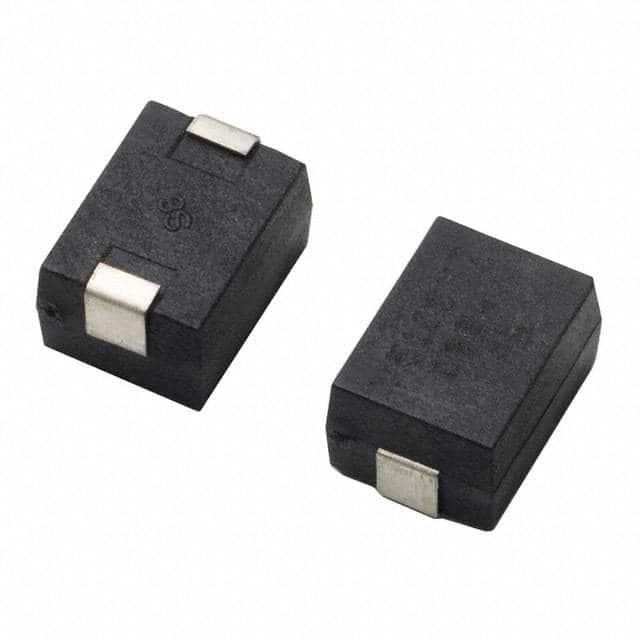

    金属氧化物压敏电阻(MOVs)——SM7系列

    产品简介


    Littelfuse公司生产的SM7系列金属氧化物压敏电阻(MOV)是一种采用表面贴装技术(SMT)的设备。它具有塑料封装,材料为PPS模具,终端经过镀锡处理。这款产品在无铅焊接条件下完全合格,适用于回流焊和波峰焊两种工艺。SM7系列由直径为7毫米的压敏元件盘构成,最大操作环境温度可达85°C,峰值脉冲电流为1200安培。其主要用途包括交流电源计量等应用。

    技术参数


    - AC电压范围:50至510VAC RMS
    - DC电压范围:68至675VDC
    - 峰值脉冲电流:1200A(8/20µs电流波形)
    - 单脉冲能量范围:10至40焦耳(10/1000µs电流波形)
    - 工作环境温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 温控系数:<0.01%/°C
    - 耐压能力:2500V
    - 绝缘电阻:1000 MΩ

    产品特点和优势


    - 电气等效于引线式LA/ZA系列
    - 最大操作环境温度下无需降额
    - 良好的焊锡性
    - 可供片带和卷盘包装
    - 铅-free且符合RoHS标准

    应用案例和使用建议


    SM7系列MOVs适用于需要过电压保护的场合,例如交流电源计量。实际使用时,需要注意环境温度的影响,以确保其正常工作。如果操作环境温度超过85°C,需要降低峰值浪涌电流和能量等级。此外,选择合适的焊接工艺和材料,例如推荐使用62/36/2(Sn/Pb/Ag),60/40(Sn/Pb)或63/37(Sn/Pb)的焊料,并配合RMA助焊剂,能够更好地保障焊接质量。

    兼容性和支持


    SM7系列与大多数表面贴装工艺兼容,包括回流焊和波峰焊。Littelfuse提供相应的技术支持和售后维护服务。此外,其符合UL1449标准并获得认证,文件编号为E320116。

    常见问题与解决方案


    - Q1: 温度影响导致性能变化如何应对?
    - A1: 根据官方数据,温度系数小于0.01%/°C。对于较高温度的工作环境,建议降低峰值脉冲电流和能量等级以确保安全。

    - Q2: 如何确保焊接过程中的热冲击最小化?
    - A2: 在回流焊过程中,预热温度控制非常重要,推荐的预热时间在100°C以内,热梯度应低于4°C/s。对于波峰焊,则推荐使用预热阶段,峰值温度严格控制。

    总结和推荐


    总体而言,SM7系列金属氧化物压敏电阻凭借其卓越的电气特性和广泛的温度适应性,成为一种理想的过电压保护装置。其良好的焊锡性和宽泛的适用范围使其在众多工业和消费电子产品中表现出色。考虑到其优异的性能和良好的客户支持,强烈推荐使用此系列产品。

V130SM7参数

参数
压敏电压 206V
浪涌电流 1.2KA
能量 11J
最大直流电压 175V
最小压敏电压 -
不同频率时的电容 180pF@1MHz
最大交流电压 130V
电路数 1
最大压敏电压 228V
长*宽*高 11.4mm(长度)*6.3mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

V130SM7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V130SM7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V130SM7 V130SM7数据手册

V130SM7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.921 ¥ 24.6825
10+ $ 1.7825 ¥ 15.0621
25+ $ 1.507 ¥ 12.7342
100+ $ 1.188 ¥ 10.0386
250+ $ 1.0325 ¥ 8.7245
600+ $ 0.9202 ¥ 7.7754
1200+ $ 0.8683 ¥ 7.3373
库存: 197
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.68
