首页  >  产品百科  >  V180ZS10P

V180ZS10P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 180V 4.5KA 1 162V 198V 153V 115V 35J 1.19nF@1MHz 通孔安装 5mm(高度)
供应商型号: UA-V180ZS10P
供应商: 海外现货
标准整包数: 500

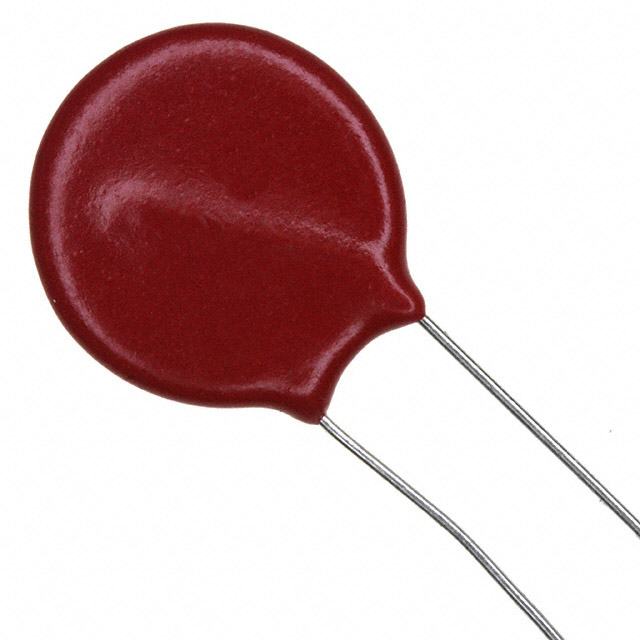

LITTELFUSE 压敏电阻 V180ZS10P

V180ZS10P概述


    产品简介


    金属氧化物压敏电阻(MOVs):ZA系列
    ZA系列瞬态电压浪涌抑制器是一种引线型金属氧化物压敏电阻(MOV),设计用于保护低到中等电压电路和系统。典型的应用包括电机控制、电信、电磁阀和电源电路,以保护电路板组件并维持数据完整性。该系列MOVs提供了五种不同的型号尺寸,分别为5mm、7mm、10mm、14mm和20mm,并且具备宽广的工作电压范围,交流电压为4V至460V,直流电压为5.5V至615V。

    技术参数


    ZA系列的主要技术参数如下:
    - 电压范围:
    - 交流电压:4V至460V
    - 直流电压:5.5V至615V
    - 脉冲电流(8/20µs电流波形):50A至6500A
    - 单脉冲能量范围(10/1000µs电流波形):0.1J至52J
    - 工作温度范围:-55℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 绝缘电阻:1000MΩ

    产品特点和优势


    ZA系列MOVs具备以下显著优势:
    - 环保特性:无铅、无卤素且符合RoHS标准,有助于减少环境污染。
    - 广泛的工作电压范围:能够在广泛的交流和直流电压范围内稳定工作。
    - 无需降额:可在高达85℃的环境温度下连续工作,不需降额处理。
    - 多种型号选择:提供五种不同尺寸,适应各种应用场景。
    - 便于安装:径向引脚封装,适合硬连线或印刷电路板设计。
    - 包装灵活:既可选择带卷装,也可选择散装形式。

    应用案例和使用建议


    应用场景:
    ZA系列MOVs适用于多种电子设备,特别是在需要瞬态电压保护的环境中。例如,在电信设备中,它们可以保护敏感的通信模块免受雷击或其他高压瞬态的影响;在电机控制系统中,它们能够保护电机及其驱动器不受电压突变的损害。
    使用建议:
    - 温度管理:由于这些器件在高温下的性能会有所下降,因此需要确保良好的散热条件,以避免因温度过高导致性能劣化。
    - 电压匹配:选择合适电压范围的产品,以满足具体应用的需求。过高的电压会导致不必要的能量损失,而过低的电压则可能导致过早失效。
    - 多级防护:在某些高电压波动的应用场景中,可以考虑采用多级保护策略,将多个不同型号的ZA系列MOVs串联使用,以实现更有效的保护效果。

    兼容性和支持


    ZA系列MOVs符合多项国际认证标准,包括UL1449、CECC、IEC 61051-1/2等,确保了其在全球范围内的适用性。此外,Littelfuse公司还提供了详细的样本和数据手册,方便用户深入了解产品特性和技术细节。

    常见问题与解决方案


    - 问题一:为何产品在高温环境下性能会下降?
    解决方案:根据温度系数(aV)的要求,选择合适的MOVs型号,并确保其工作在额定温度范围内,或者通过散热措施降低温度影响。
    - 问题二:如何判断是否选择了正确的电压范围?
    解决方案:在选择时,需要根据实际应用环境的电压波动范围进行详细计算和选择。如果不确定,可以咨询专业工程师或参考供应商提供的指南。

    总结和推荐


    综上所述,ZA系列MOVs是一款多功能且高性能的瞬态电压保护元件,特别适合于各类低到中等电压的电路和系统。其环保特性、广泛的电压范围和多种型号选择使其在市场上具有很高的竞争力。对于需要瞬态电压保护的应用场景,ZA系列MOVs是理想的选择。
    我们强烈推荐ZA系列MOVs作为瞬态电压保护解决方案。无论是在电机控制、电信还是其他需要稳定电压的场合,这些产品都能提供出色的保护效果,确保系统的正常运行。

V180ZS10P参数

参数
压敏电压 180V
电路数 1
不同频率时的电容 1.19nF@1MHz
最大直流电压 153V
浪涌电流 4.5KA
最大压敏电压 198V
最大交流电压 115V
最小压敏电压 162V
能量 35J
长*宽*高 5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V180ZS10P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V180ZS10P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V180ZS10P V180ZS10P数据手册

V180ZS10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.2075 ¥ 1.7389
库存: 0
起订量: 3500 增量: 500
交货地:
最小起订量为:3500
合计: ¥ 0
