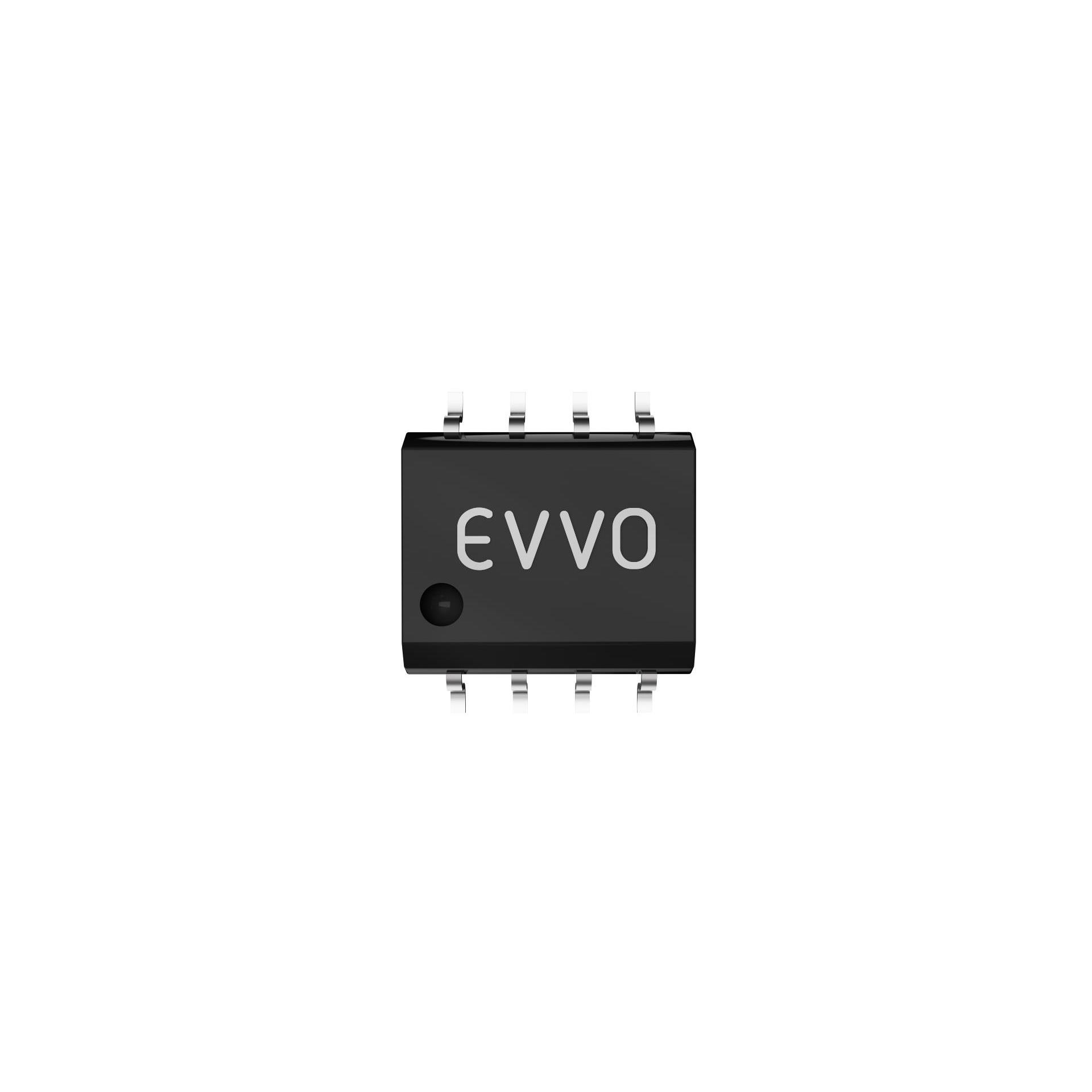

XL1509-ADJ-EV

产品分类: DC-DC稳压器
厂牌: EVVOSEMI/翊欧
产品描述: Buck No 150KHz Adjustable 1 37V 1.23V 40V 4.5V SOP-8 贴片安装,黏合安装
供应商型号: XL1509-ADJ-EV SOIC-8
供应商: 国内现货
标准整包数: 2500
EVVOSEMI/翊欧 DC-DC稳压器 XL1509-ADJ-EV

XL1509-ADJ-EV概述

    XL1509 高效降压稳压器技术手册

    1. 产品简介


    XL1509 是一款由XL Semi设计的固定频率150 KHz脉宽调制(PWM)降压(Step-down) DC/DC转换器,适用于需要高效输出的场合。它能够驱动高达3A的负载电流,具有高效率、低纹波和优秀的线路及负载调节能力。此产品广泛应用于LCD显示器和电视、数字相框、机顶盒、ADSL调制解调器及电信/网络设备等领域。

    2. 技术参数


    - 输入电压范围:4.5V 至 40V
    - 输出电压:可调,范围为1.23V至37V;具体版本包括3.3V、5V和12V固定输出
    - 最大占空比:100%
    - 最小压降:1.5V
    - 开关频率:固定为150 KHz
    - 恒定输出电流能力:3A
    - 内部优化功率晶体管
    - 高效率:最高达90%
    - 优良的线路和负载调节能力
    - TTL关断能力
    - 带迟滞功能的ON/OFF引脚
    - 内置热关断保护
    - 内置电流限制功能
    - 双电流限制功能

    3. 产品特点和优势


    XL1509 的关键优势在于其广泛的输入电压范围和多种输出电压选项,支持3.3V、5V和12V固定输出,以及可调输出。其内置优化功率晶体管和高效率使其成为许多应用的理想选择。其优良的线路和负载调节能力,使得其在不同负载条件下仍能保持稳定的输出,同时具备过电流保护和双电流限制功能,增强了可靠性。

    4. 应用案例和使用建议


    XL1509 可以在多种场合下应用,例如LCD显示器、数字相框和ADSL调制解调器等。为了确保稳定运行,建议在输入端和输出端附近放置合适容量的电容以滤除噪声。此外,在输出电压大于约10V时,需额外添加一个补偿电容(CFF),以提高稳定性。例如,一个3.3V的应用电路可以参考图6中的典型应用电路。

    5. 兼容性和支持


    XL1509 使用的是SOIC8封装,方便在PCB上安装。该产品已通过多种设备的测试验证,并提供了详细的安装指南和布局指导。如果用户遇到任何问题,厂商通常会提供技术支持,以帮助解决实际应用中的问题。

    6. 常见问题与解决方案


    问题1:如何正确连接外部电阻以实现输出电压调节?
    解决方案:根据手册中提供的公式,可以通过调整反馈电阻(R1和R2)的比例来设定输出电压。例如,对于1.23V的基准电压,可以通过设置R1为1KΩ和R2为3.1KΩ来获得5V的输出电压。
    问题2:在高温环境下,XL1509能否正常工作?
    解决方案:手册中指出XL1509的工作温度范围为-40°C到125°C,这保证了其在大多数工业应用中的可靠运行。若环境温度超过推荐范围,则可能需要采取散热措施。

    7. 总结和推荐


    总体而言,XL1509 是一款高效且功能强大的DC/DC降压转换器,非常适合需要高效率、稳定输出的应用场景。其易于配置和可靠的性能使其在多个领域都有广泛应用前景。如果您正在寻找一个可靠且高效的电源解决方案,XL1509绝对值得考虑。

XL1509-ADJ-EV参数

参数
开关频率 150KHz
输出数量 1
最大输出电压 37V
功能 Step-Down
同步整流器 No
最大输入电压 40V
最小输入电压 4.5V
拓扑 Buck
最小输出电压 1.23V
输出类型 Adjustable
通用封装 SOP-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XL1509-ADJ-EV厂商介绍

EVVOSEMI是一家高科技公司,专注于研发和生产半导体器件。公司主营产品包括集成电路、分立器件、光电器件和传感器等,广泛应用于消费电子、汽车电子、工业控制、通信设备等领域。

EVVOSEMI的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先于行业。
2. 品质保证:采用先进的生产设备和严格的质量控制体系,确保产品质量稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:拥有专业的技术支持团队,快速响应客户需求,提供优质服务。

EVVOSEMI致力于为客户提供高性能、高可靠性的半导体器件,助力客户产品创新和市场竞争力提升。

XL1509-ADJ-EV数据手册

厂牌 PDF简要描述 下载
EVVOSEMI/翊欧 DC-DC稳压器 EVVOSEMI/翊欧 XL1509-ADJ-EV XL1509-ADJ-EV数据手册

XL1509-ADJ-EV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.7272
12500+ ¥ 0.7151
25000+ ¥ 0.6969
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1818
直接购买
加入购物车
