VT12VSOP16

产品分类: TVS二极管/ESD抑制器
产品描述: TVS阵列/ESD抑制器 贴片安装 双路保护 120V 30A 8KV
供应商型号: VT12VSOP16 SOP-16
供应商: 国内现货
标准整包数: 1
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 VT12VSOP16

VT12VSOP16概述

    # VTxxVSOP16 系列瞬态电压抑制器技术手册

    产品简介


    VTxxVSOP16系列是一种表面贴装阵列型瞬态电压抑制器(TVS),广泛应用于各类需要保护敏感电子设备免受瞬态过压事件损害的应用场景。该系列器件特别适合用于保护通信总线、基于微处理器的设备、局域网及广域网设备、笔记本电脑、桌面电脑、服务器、仪表和外设等。通过卓越的瞬态保护能力,VTxxVSOP16系列可有效防止静电放电(ESD)、瞬时浪涌(EFT)和雷击感应等现象造成的损害。

    技术参数


    额定值
    - 最大峰值脉冲功率(TP=8/20us): 3900W
    - 最大峰值脉冲功率(TP=10/1000us): 400W
    - 结温范围: TJ -55°C 到 +125°C 或 -55°C 到 +150°C
    - 贮存温度范围: TSTG -55°C 到 +150°C
    电性能参数
    | 型号 | 最大工作电压 VWM | 最小击穿电压 VBR | 测试电流 IT | 最大反向漏电流 ID@VWM | 最大峰值脉冲电流 IPP@8/20us | 最大钳位电压 VC@IPP |
    ||
    | VT05VSOP16 | 5V | 6 V | 1 mA | 2 uA | 160 A | 26V |
    | VT06VSOP16 | 6.5V | 7.2 V | 1 mA | 1 uA | 160 A | 28V |
    | VT12VSOP16 | 12 V | 13.3 V | 1 mA | 100 nA | 150 A | 35V |
    | VT15VSOP16 | 15 V | 16.7 V | 1 mA | 100 nA | 140 A | 50V |
    | VT24VSOP16 | 24 V | 26.7 V | 1 mA | 100 nA | 110 A | 57V |
    特性

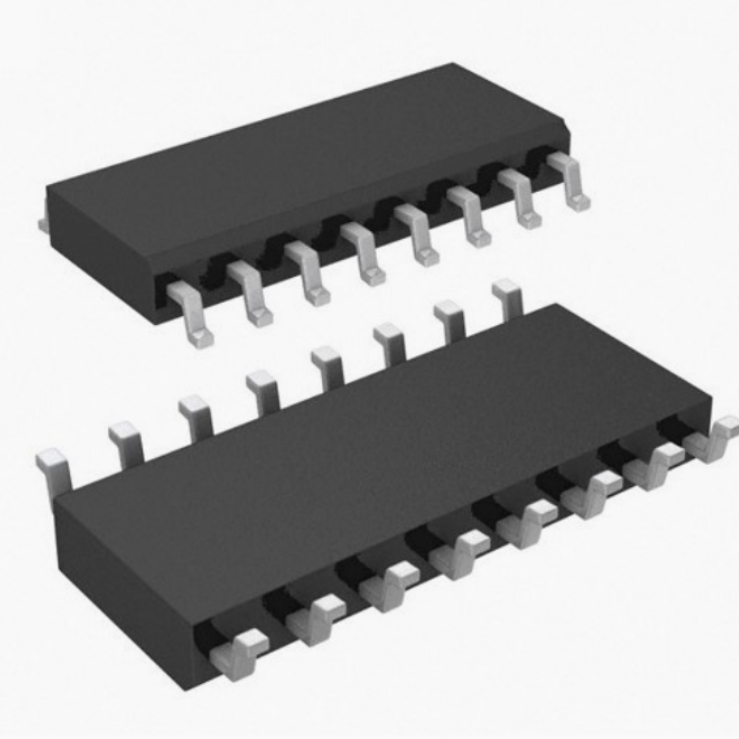

    - 封装: SOP16 封装
    - 低电容: 单路使用时小于10pF
    - 支持的电压范围: 5V, 6.5V, 12V, 15V, 24V
    - 瞬态保护标准:
    - IEC 61000-4-2 (ESD): 25kV contact, 25kV air
    - IEC 61000-4-4 (EFT): 40A (5/50ns)
    - IEC 61000-4-5 (Lightning): 100A (8/20μs)

    产品特点和优势


    VTxxVSOP16系列拥有诸多优势,使其成为瞬态过压保护领域的理想选择。这些优势包括:
    - 高效保护能力: 能够抵御多种类型的瞬态过压事件,包括ESD、EFT和雷击。
    - 小型化封装: SOP16封装设计,使得器件易于安装且占用空间小。
    - 高可靠性: 广泛的工作温度范围和高性能规格确保了长时间运行的稳定性。
    - 低电容: 这一特性可以减少对信号传输的影响,尤其适用于高速数据传输线路。
    - 广泛适用性: 支持多种工作电压,能够满足不同应用场景的需求。

    应用案例和使用建议


    VTxxVSOP16系列广泛应用于各类电子产品中,例如通信设备、计算机系统、工业控制设备等。实际应用中,VTxxVSOP16系列不仅可以有效防止因ESD、EFT和雷击感应引起的故障,还能显著提高系统的整体可靠性。
    使用建议
    1. 电路布局: 确保TVS器件尽量靠近需要保护的信号线,以缩短走线距离,从而提高保护效果。
    2. 热管理: 在高温环境下使用时,应注意散热措施,以保证器件的长期稳定工作。
    3. 匹配电源电压: 选择合适的VTxxVSOP16型号,以确保最佳的工作效果。如果需要在多种电压下工作,建议选择具有较宽工作电压范围的型号。

    兼容性和支持


    VTxxVSOP16系列器件与大多数电子设备具有良好的兼容性。制造商提供全面的技术支持和服务,包括详细的安装指南、设计建议和技术文档。用户还可以访问制造商官网获取更多相关信息。

    常见问题与解决方案


    问题1: TVS器件在正常工作时出现发热现象
    解决方案:
    检查电路布局,确保TVS器件尽量靠近被保护的信号线,并适当增加散热措施,如使用散热片或风扇。
    问题2: 信号传输中出现不稳定情况
    解决方案:
    验证信号线上的电容是否足够低,以减少对信号传输的影响。如果电容过高,考虑更换低电容的TVS器件。

    总结和推荐


    VTxxVSOP16系列瞬态电压抑制器以其高效保护能力、小型化封装、高可靠性以及广泛的应用范围,成为了市场上备受推崇的产品。无论是从产品特性的角度还是市场竞争力的角度来看,该系列产品都值得高度推荐。因此,对于需要保护电子设备免受瞬态过压影响的应用场合,VTxxVSOP16系列是一个非常可靠的选择。

VT12VSOP16参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
通用封装 SOP-16
应用等级 工业级

VT12VSOP16厂商介绍

VT12VSOP16数据手册

厂牌 PDF简要描述 下载
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 TIMES VANO/时代华诺 VT12VSOP16 VT12VSOP16数据手册

VT12VSOP16封装设计

查看详情并下载
Symbol
Footprint
3D Model
