VT15VSOP16

产品分类: TVS二极管/ESD抑制器
产品描述: TVS阵列/ESD抑制器 贴片安装 双路保护 120V 30A 8KV
供应商型号: VT15VSOP16 SOP-16
供应商: 国内现货
标准整包数: 1
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 VT15VSOP16

VT15VSOP16概述

    VTxxVSOP16 瞬态电压抑制器技术手册解析

    1. 产品简介


    VTxxVSOP16 系列瞬态电压抑制器(TVS)是一种专为数据传输线路设计的防护器件,旨在保护敏感电子设备免受静电放电(ESD)、瞬时浪涌(EFT)和雷击感应(lightning)等瞬态过压事件的损害。其主要功能包括提供瞬态保护,适用于各种高性能应用,如T1/E1通信总线、基于微处理器的设备、局域网及广域网设备、笔记本电脑、桌面电脑及服务器等。

    2. 技术参数


    - 最大峰值脉冲功率
    - 8/20us波形下:3900W
    - 10/1000us波形下:400W
    - 结温
    - -55到+125℃
    - 存储温度
    - -55到+150℃
    - 封装类型
    - SOP16
    - 电性能参数
    - 最大工作电压:VT05VSOP16(5V),VT06VSOP16(6.5V),VT12VSOP16(12V),VT15VSOP16(15V),VT24VSOP16(24V)
    - 最小击穿电压:VT05VSOP16(6V),VT06VSOP16(7.2V),VT12VSOP16(13.3V),VT15VSOP16(16.7V),VT24VSOP16(26.7V)
    - 最大反向漏电流:VT05VSOP16(2uA),VT06VSOP16(1uA),VT12VSOP16(100nA),VT15VSOP16(100nA),VT24VSOP16(100nA)
    - 最大峰值脉冲电流:VT05VSOP16(160A),VT06VSOP16(160A),VT12VSOP16(150A),VT15VSOP16(140A),VT24VSOP16(110A)
    - 最大钳位电压:VT05VSOP16(26V),VT06VSOP16(28V),VT12VSOP16(35V),VT15VSOP16(50V),VT24VSOP16(57V)

    3. 产品特点和优势


    VTxxVSOP16系列的主要优势在于其出色的瞬态保护能力和广泛的适用范围。它不仅符合多项国际标准,如IEC 61000-4-2 (ESD)、IEC 61000-4-4 (EFT) 和 IEC 61000-4-5 (Lightning),而且具有低电容(单路使用时小于10pF)和小型化封装(SOP16)。这些特性使其成为保护数据传输线路的理想选择,能够有效防止瞬态过压对敏感设备的损坏。

    4. 应用案例和使用建议


    VTxxVSOP16广泛应用于通信系统、计算机硬件和各类电子产品中。例如,在T1/E1通信总线中,它可以有效保护通信线路免受雷击和静电放电的影响。在笔记本电脑中,它可以在突发的瞬时浪涌情况下提供可靠的保护。
    使用建议:
    - 在设计电路时,需根据具体应用选择合适的VTxxVSOP16型号,确保其工作电压和最大反向漏电流满足系统要求。
    - 安装时,要保证良好的散热条件,特别是在高功率应用中。
    - 结合其他电路保护措施一起使用,以实现最佳保护效果。

    5. 兼容性和支持


    VTxxVSOP16系列与其他标准电子元器件和设备具有良好的兼容性。制造商提供了详尽的技术支持文档和应用指南,以帮助客户更好地理解和使用这些产品。此外,公司还提供全面的质量保证和服务支持,确保客户在使用过程中能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题:VTxxVSOP16是否适合用于高湿度环境中?
    - 解决方案: VTxxVSOP16具备一定的湿度耐受性,但在高湿度环境中使用时,仍需考虑适当的防潮措施,如使用防潮包装或增加通风装置。

    - 问题:如何正确焊接VTxxVSOP16?
    - 解决方案: 使用适宜的焊接温度和时间,确保焊点质量。建议参考制造商提供的焊接工艺规范进行操作。

    7. 总结和推荐


    VTxxVSOP16系列瞬态电压抑制器以其卓越的瞬态保护能力和广泛的应用范围,在电子设备防护领域展现出强大的竞争力。其在各种关键应用场景中的可靠表现和多样化的产品型号,使得VTxxVSOP16成为设计工程师的首选产品。因此,我们强烈推荐使用VTxxVSOP16来提升系统的稳定性和安全性。

VT15VSOP16参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -

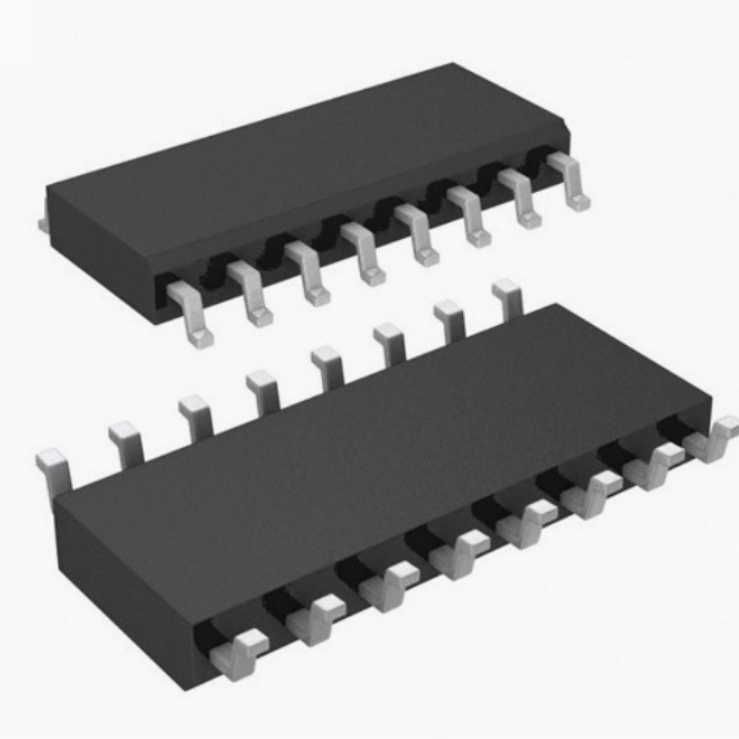

通用封装 SOP-16
应用等级 工业级

VT15VSOP16厂商介绍

VT15VSOP16数据手册

厂牌 PDF简要描述 下载
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 TIMES VANO/时代华诺 VT15VSOP16 VT15VSOP16数据手册

VT15VSOP16封装设计

查看详情并下载
Symbol
Footprint
3D Model
