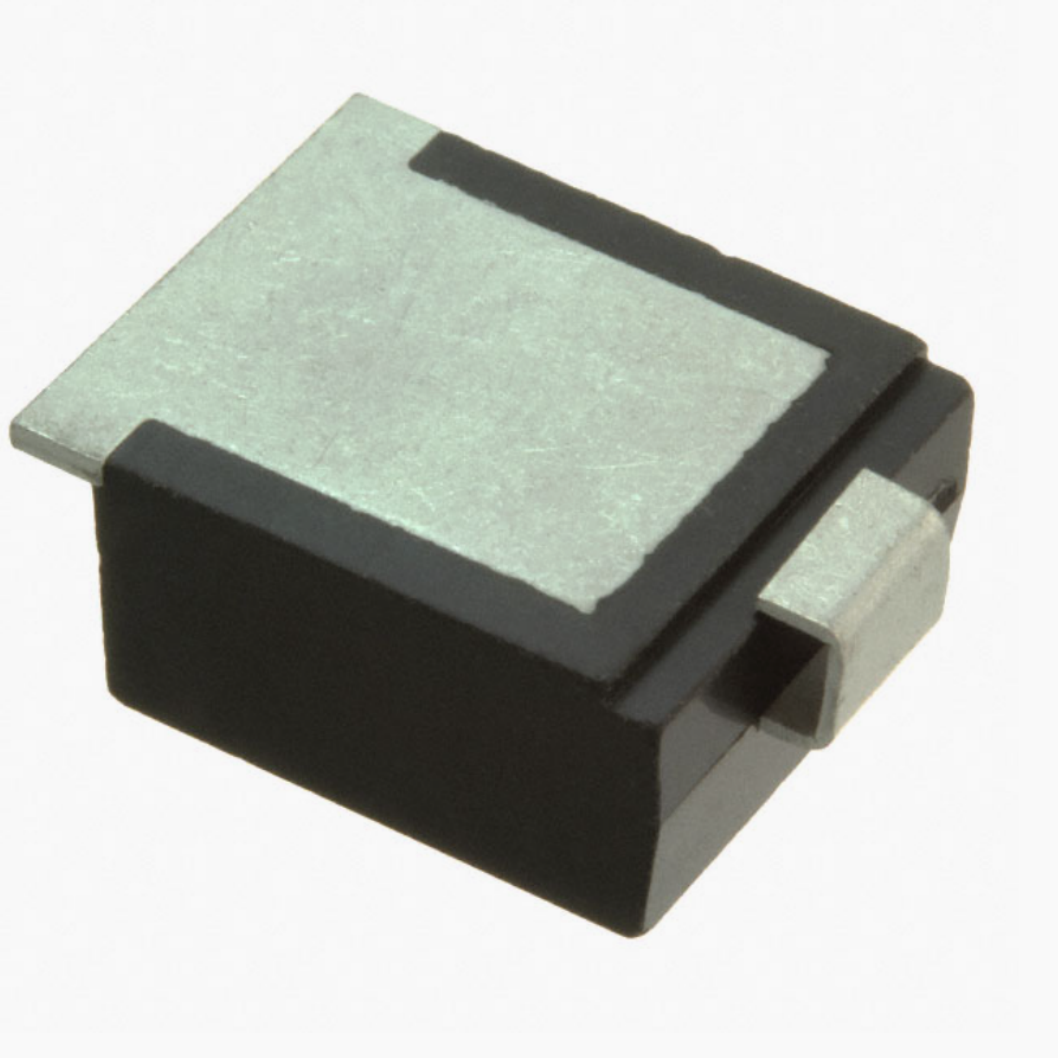

PT10K-086C

产品分类: TVS二极管/ESD抑制器
产品描述: 功率TVS二极管 贴片安装 双路保护 120V 30A 8KV
供应商型号: PT10K-086C SMTO-218
供应商: 国内现货
标准整包数: 1
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 PT10K-086C

PT10K-086C概述

    # 高电流TVS二极管PT10k-086C技术手册

    产品简介


    PT10k-086C是一款高电流瞬态电压抑制(TVS)二极管,适用于多种需要高可靠性和高性能保护的应用场合。它通过吸收瞬间高压冲击来保护敏感电子设备免受损害。此产品广泛应用于工业自动化、汽车电子、通信设备及消费电子产品等领域。

    技术参数


    以下是PT10k-086C的主要技术规格和性能参数:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 反复额定耐压 | VWM | 86 | V |
    | 每个8/20 µs峰值电流| IPPM | 10 | kA |
    | 每个10/350 µs峰值电流| IPPM | 1 | kA |
    | 工作结温范围 | TJ | -55 to +125| °C |
    | 存储温度范围 | TS | -55 to +150| °C |
    | 待机电流 | ID | 10 | µA |
    | 击穿电压 | VBR | 95 ~ 100 | V |
    | 浪涌箝位电压 | VC | 157 | V |
    | 电容 | C | 5 | nF |

    产品特点和优势


    - 8/20 µs浪涌条件下可承受高达10kA的峰值电流
    - 10/350 µs浪涌条件下可承受高达1kA的峰值电流
    - 在浪涌条件下具有低箝位电压
    - 双向TVS设计
    - 表面贴装封装
    - RoHS合规
    这些特点使得PT10k-086C在各种严苛环境中表现出色,提供了可靠的保护和优越的性能。

    应用案例和使用建议


    PT10k-086C主要应用于高功率直流母线的保护,典型应用包括电源线路保护。根据手册,PT10k-086C可以用于保护汽车电子系统中的关键部件,防止过电压损坏。
    使用建议
    1. 选择合适的安装位置:确保TVS二极管尽可能靠近被保护设备,以减小寄生电感的影响。
    2. 散热设计:由于在高功率浪涌情况下会产生大量热量,建议采用良好的散热设计以确保稳定运行。
    3. 匹配外围电路:在使用时,注意与外部电路的匹配,避免不必要的电阻或电容影响其性能。

    兼容性和支持


    PT10k-086C采用表面贴装封装,方便与现代PCB设计兼容。制造商提供详细的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    问题1:浪涌发生时,二极管为何发热?
    解决办法:这是正常现象,因为TVS二极管吸收浪涌能量时会转化为热能。确保良好的散热设计可以有效降低温度。
    问题2:为什么需要选择合适的安装位置?
    解决办法:适当的安装位置有助于减少寄生电感对二极管性能的影响。尽量使TVS二极管靠近被保护设备。
    问题3:如何验证产品的可靠性?
    解决办法:参考制造商提供的测试报告和认证证书,如RoHS合规性。实际使用中定期检查和维护也是重要的。

    总结和推荐


    PT10k-086C凭借其出色的浪涌防护能力和优秀的电气特性,是市场上一款极具竞争力的产品。它不仅具有低箝位电压和高可靠性,还符合环保标准。因此,强烈推荐此产品给需要高性能浪涌保护的应用场合。无论是工业自动化还是消费电子领域,PT10k-086C都能为您的设备提供强有力的保护。

PT10K-086C参数

参数
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
通用封装 TO-218

PT10K-086C厂商介绍

PT10K-086C数据手册

厂牌 PDF简要描述 下载
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 TIMES VANO/时代华诺 PT10K-086C PT10K-086C数据手册

PT10K-086C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 276
库存: 3000
起订量: 1 增量: 400
交货地:
最小起订量为:1
合计: ¥ 276
直接购买
加入购物车
