VT9VC0603-10A

产品分类: TVS二极管/ESD抑制器
产品描述: TVS二极管/ESD抑制器 贴片安装 双路保护 120V 30A 8KV
供应商型号: VT9VC0603-10A CSP0603
供应商: 国内现货
标准整包数: 1
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 VT9VC0603-10A

VT9VC0603-10A概述

    VT9VC0603-10A:超低电容双向ESD保护器

    产品简介


    VT9VC0603-10A是一款由TimesVano公司生产的极低电容双向静电放电(ESD)保护器。这种ESD保护器主要用于USB、HDMI、DisplayPort等高速数字接口的电路保护。产品类型属于双向ESD保护二极管,具有非常低的电容值,能够有效地保护敏感的输入输出端口,确保信号完整性不受破坏。

    技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 峰值脉冲功率 | Ppp | Tp=8/20 μs | 60 W |
    | 额定峰值脉冲电流 | IPPM | Tp=8/20 μs | 10 A |
    | 反向击穿电压 | VBR | IR=1mA; Tamb=25°C | 9.5 | 10.5 | 15 | V |
    | 反向泄漏电流 | IRM | VRWM=9V; Tamb=25°C | 0.01 | 0.05 μA |
    | 电荷存储二极管电容 | Cd | f=1MHz; VR=0V; Tamb=25°C | 0.35 | 0.5 pF |
    | 限制接触放电电压 | VESD | IEC 61000-4-2 | -22 +22 | kV |
    | 限制空气放电电压 | VESD | IEC 61000-4-2 | -25 +25 | kV |
    | 限制雷击放电电流 | IPP | IEC 61000-4-5 10 | A |
    | 工作温度范围 | TJ -55 +125 | °C |
    | 存储温度范围 | Tstg -55 +150 | °C |

    产品特点和优势


    VT9VC0603-10A具有以下独特功能和优势:
    - 极低的电容:电容值仅为0.35 pF,有效减少对高速信号的影响,保证信号完整性。
    - 出色的钳位电压:能够将浪涌电压降至6V,为敏感电子设备提供可靠的保护。
    - 快速响应时间:由于具有极低的电感路径,能在纳秒级别内响应并吸收ESD冲击。
    - 符合行业标准:通过IEC 61000-4-2(接触放电)、IEC 61000-4-4(电磁干扰)和IEC 61000-4-5(雷击)等多项测试认证。

    应用案例和使用建议


    VT9VC0603-10A广泛应用于各种高速数据传输接口,如USB 3.0、HDMI 2.0、eSATA、以及1G/2.5G/5G/10G以太网。在实际应用中,用户应注意以下几点:
    - 正确选择安装位置:为了最大化保护效果,应将ESD保护器尽可能靠近需要保护的接口连接点安装。
    - 考虑环境因素:注意温度变化可能影响器件性能,特别是在极端温度条件下。

    兼容性和支持

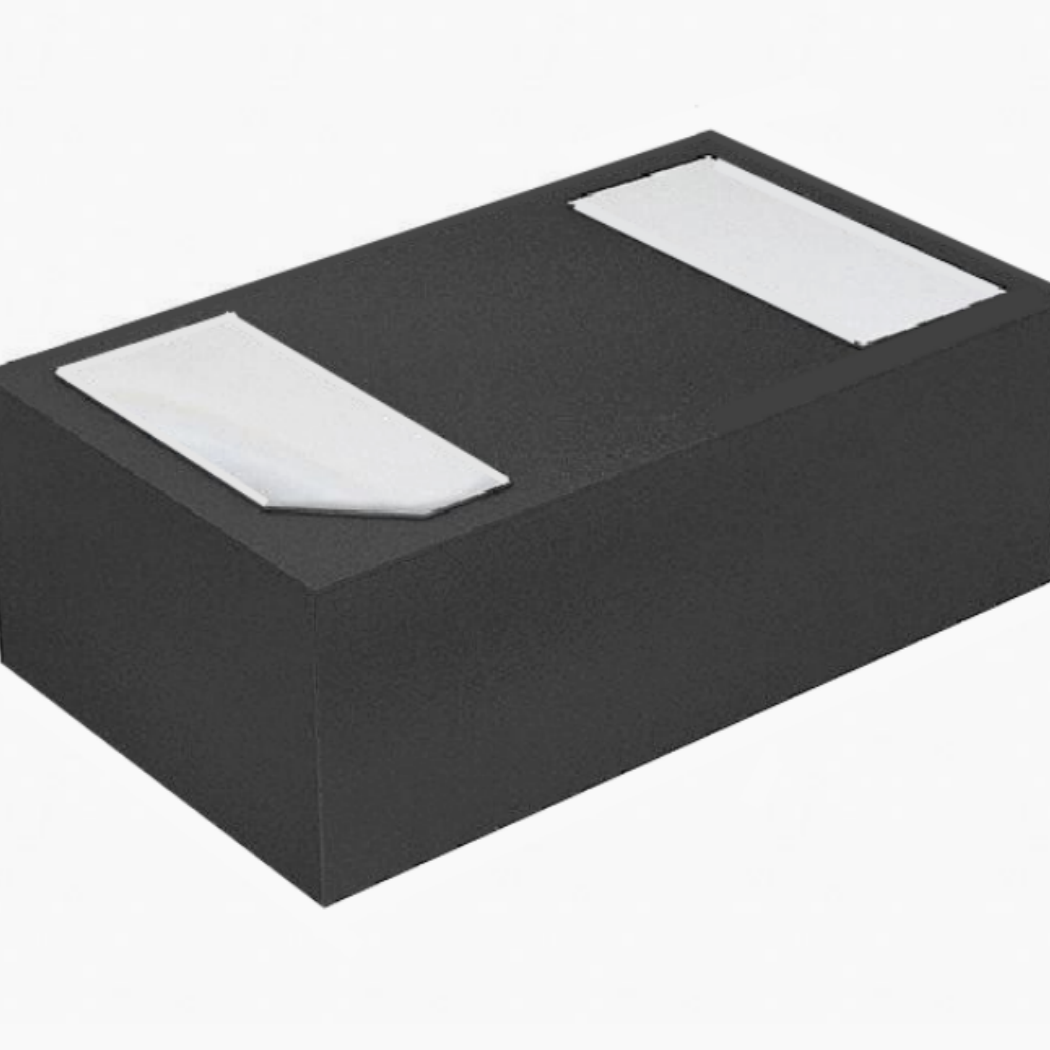

    VT9VC0603-10A采用CSP0603封装形式,易于集成到现有电路板设计中。此外,它符合RoHS标准,保证无铅环保要求。制造商提供了详细的规格书和技术支持文档,便于客户进行更深入的技术咨询和故障排除。

    常见问题与解决方案


    根据手册中的常见问题及其解决方案,列出几个用户可能遇到的问题及其解决办法:
    - 问题:保护器工作时发热异常
    - 解决办法:检查是否有过载情况发生,确保其在额定工作范围内使用。

    - 问题:信号传输出现抖动现象
    - 解决办法:检查布线是否符合规范,确保信号路径尽可能短且无额外电感。

    总结和推荐


    综上所述,VT9VC0603-10A以其极低的电容、出色的钳位电压和优异的响应速度,在高速数据传输领域表现卓越。它的广泛应用证明了其可靠性和市场竞争力。鉴于其高效能与低成本的结合,我们强烈推荐将其作为各类高速数字接口保护的理想选择。

VT9VC0603-10A参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -

VT9VC0603-10A厂商介绍

VT9VC0603-10A数据手册

厂牌 PDF简要描述 下载
TIMES VANO/时代华诺 TVS二极管/ESD抑制器 TIMES VANO/时代华诺 VT9VC0603-10A VT9VC0603-10A数据手册

VT9VC0603-10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.45
100+ ¥ 1.15
10000+ ¥ 0.2875
库存: 100000
起订量: 20 增量: 10000
交货地:
最小起订量为:10
合计: ¥ 34.5
