F0515S-1WR3

产品分类: DC-DC模块
产品描述: 1W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-F0515S-1WR3
供应商: 云汉优选
标准整包数: 1

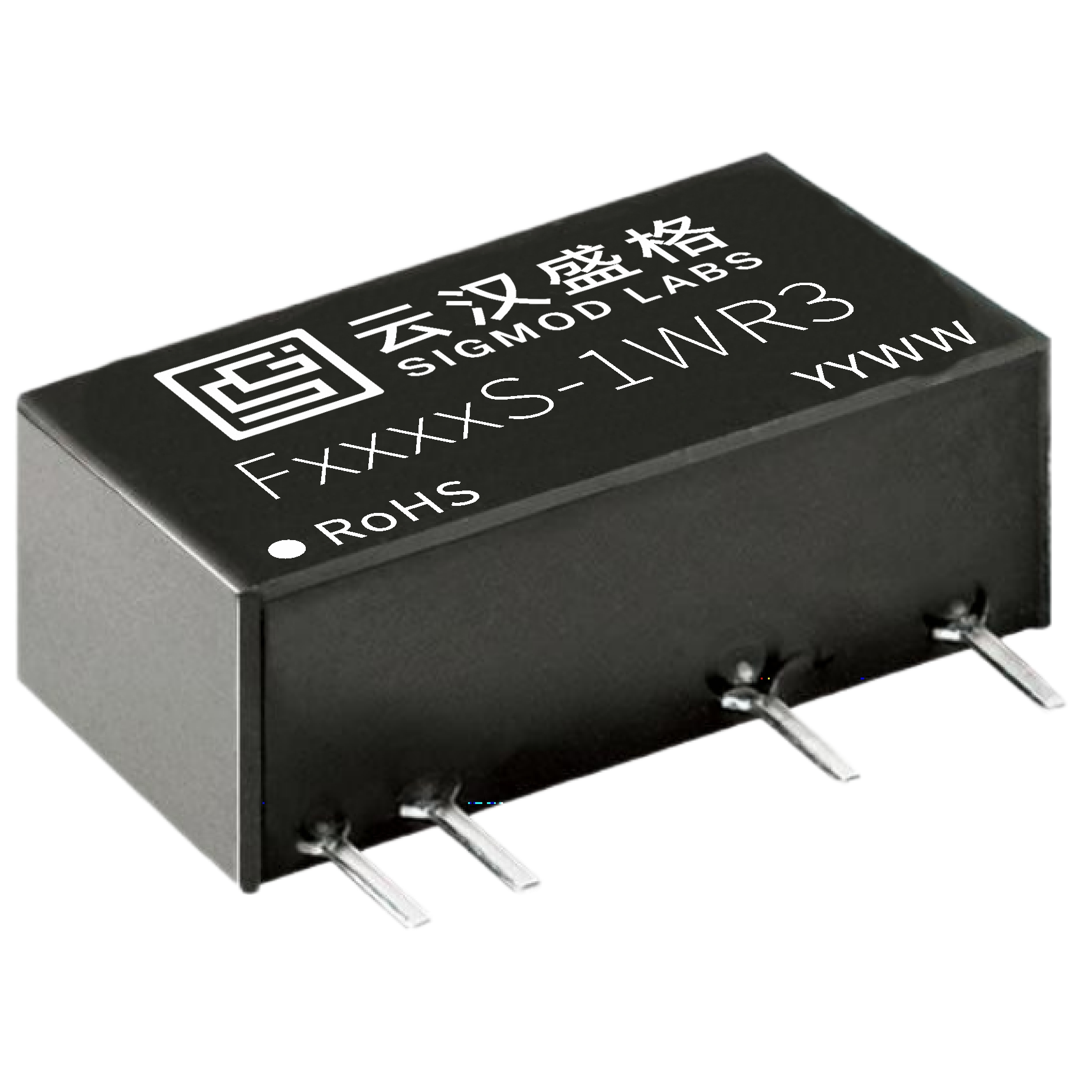

SIGMOD LABS/云汉盛格 DC-DC模块 F0515S-1WR3

F0515S-1WR3概述

    FS-1WR3 系列 DC-DC 模块电源技术手册

    1. 产品简介


    产品类型:DC-DC 模块电源
    主要功能:定电压输入、隔离非稳压输出、单路输出
    应用领域:纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路场合等

    2. 技术参数


    - 输入电压范围:3.3VDC, 5VDC, 12VDC, 15VDC, 24VDC
    - 输出电压/电流:3.3V/303mA, 5V/200mA, 12V/84mA, 15V/67mA, 24V/42mA
    - 纹波/噪声(20MHz 带宽):30mVp-p (Typ.)
    - 效率:高达 90% (Typ.)
    - 隔离电压:3000VDC
    - 工作环境温度:-40℃~+85℃
    - 空载功耗:0.025W (Typ.)
    - 无故障时间 MTBF:≥350 万小时
    - 过温保护及输出可持续短路保护
    - 封装:小型 SIP 封装,塑料外壳
    - 国际标准引脚方式
    - RoHS 认证

    3. 产品特点和优势


    - 高效率:高达 90% 的效率确保能量损耗最低。
    - 宽工作温度范围:-40℃~+85℃,适应多种恶劣环境。
    - 高隔离电压:3000VDC,保证电路的安全性。
    - 无故障时间长:≥350 万小时,提高系统的可靠性。
    - 输出纹波低:纹波/噪声仅为 30mVp-p,适合对输出电压稳定度要求较高的场合。
    - 小型化设计:SIP 封装,便于嵌入各种空间受限的电路板。

    4. 应用案例和使用建议


    典型应用:纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路场合等。
    使用建议:
    - 在输入端和输出端并联滤波电容以减少纹波噪音,但要注意选择合适的滤波电容值,防止启动问题。
    - 确保输出最小负载不小于额定负载的 10%,可以通过并联一个电阻来满足这一要求。
    - 避免空载使用,可在外接假负载以保持模块正常工作。
    - 使用时要注意过载保护,长时间过载会导致过温保护,关断输出。

    5. 兼容性和支持


    - 兼容性:该模块与其他电子元器件或设备的兼容性良好,适合多种应用场景。
    - 技术支持:云汉盛格提供专业技术支持和维护服务,用户可通过官方联系方式获得帮助。

    6. 常见问题与解决方案


    - 问题1:启动困难
    - 解决方案:检查输入电压和输出电容值,确保选择合适的电容以避免启动问题。
    - 问题2:过载保护触发
    - 解决方案:适当降低负载,确保不超过额定输出功率,必要时外接电阻来提高最小负载。
    - 问题3:纹波噪音较大
    - 解决方案:在外围电路添加滤波电容,并选择合适容量的电容,同时确认输入电源的稳定性。

    7. 总结和推荐


    总结:
    FS-1WR3 系列 DC-DC 模块电源以其高效、稳定的性能和广泛的适用性,成为市场上一款非常具有竞争力的产品。其高效率、宽工作温度范围和良好的隔离性能使其在多种应用场景中表现优异。
    推荐:
    强烈推荐使用 FS-1WR3 系列 DC-DC 模块电源。这款电源不仅能满足日常应用需求,还能在苛刻环境下保持稳定性能,非常适合各种电子设备的设计和开发。

F0515S-1WR3参数

参数
输入电压最大值 5.5V
开关频率 100KHz
特性 输入电压范围:4.5-5.5VDC,输出电压:15V,输出电流:67/7mA,效率@满载:87/89%
输出电流最大值 -
输出方式 隔离输出
输出电压 15V
最大容性负载 560
转换效率 90%
输出电压组数 1
散热方式 自然散热
输入电压最小值 4.5V
输出总功率 1W
类型 -
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售
