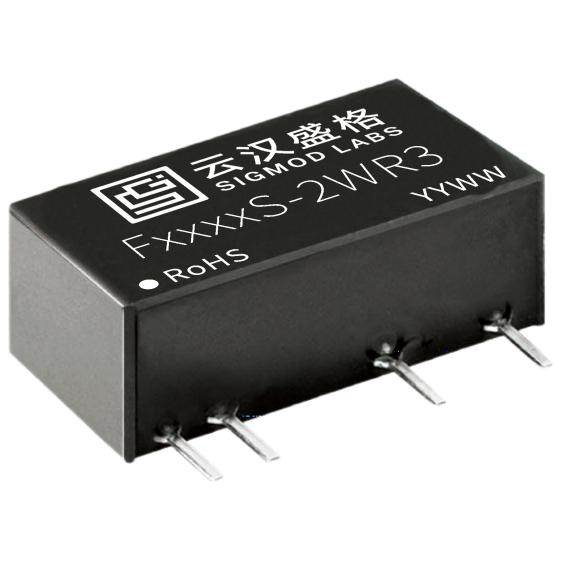

F1509S-2WR3

产品分类: DC-DC模块
产品描述: 2W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-F1509S-2WR3
供应商: 云汉优选
标准整包数: 1
SIGMOD LABS/云汉盛格 DC-DC模块 F1509S-2WR3

F1509S-2WR3概述

    FS-2WR3 系列 DC-DC 模块电源产品手册

    产品简介


    FS-2WR3 系列是一款高性能的 DC-DC 模块电源,具有定电压输入、隔离非稳压输出的特点,输出功率为2瓦。它广泛应用于纯数字电路场合、低频模拟电路场合、继电器驱动电路和数据交换电路等。该系列产品具备小型SIP封装和国际标准引脚,便于集成于多种电路板设计中。

    技术参数


    - 输入电压范围:4.5V至26.4V
    - 输出电压/电流:范围从3.3V至24V,电流范围从8mA至606mA
    - 隔离电压:3000VDC
    - 空载功耗:0.025W (典型值)
    - 效率:高达90%
    - 工作环境温度:-40℃至+85℃
    - MTBF:≥350万小时
    - 纹波&噪声:20MHz带宽下,纹波/噪声30mVp-p (典型值)
    - 过温保护及输出短路保护:可持续短路保护,自动恢复

    产品特点和优势


    1. 定电压输入:确保稳定的输入电压,提升整体系统的可靠性。
    2. 隔离非稳压输出:有效隔离输入和输出,提高安全性。
    3. 高效率:最高可达90%,减少能量损耗,提高能源利用率。
    4. 小型SIP封装:紧凑设计,节省空间,方便集成。
    5. 高隔离电压:3000VDC,适用于需要高电压隔离的应用场合。
    6. 低空载功耗:仅0.025W,延长产品寿命,降低能耗。
    7. 高稳定性:MTBF达到350万小时,确保长期稳定运行。
    8. 过温保护及输出短路保护:有效防止过载,提高系统可靠性。

    应用案例和使用建议


    FS-2WR3 系列广泛应用于各类电子设备中,例如工业控制系统、医疗设备、通信设备等。在实际使用中,建议注意以下几点:
    1. 输入电压范围:确保输入电压在指定范围内,避免电压过高或过低导致的损坏。
    2. 输出负载要求:建议最小负载不低于额定功率的10%,以防启动问题或损坏。
    3. 外部滤波电容:适当添加滤波电容,减小输入输出纹波,但注意电容值不宜过大,以免影响启动。
    4. EMI 滤波:可以考虑使用外部EMI滤波电路,如表2所示的推荐值。

    兼容性和支持


    FS-2WR3 系列与各种主流电子元器件具有良好的兼容性,可在多种电路板设计中灵活应用。厂商提供了全面的技术支持和售后服务,包括产品定制和技术咨询。

    常见问题与解决方案


    1. 启动问题:检查输入电压是否在允许范围内,确保外部电容值适当。
    2. 过温保护:检查散热条件,确保设备正常散热。
    3. 输出短路保护:检查输出回路,确保没有短路情况。
    4. 启动失败:检查电源模块的输入电压、负载条件以及连接是否正确。

    总结和推荐


    FS-2WR3 系列以其高效率、高隔离电压和紧凑的封装设计,成为众多电子设备的理想选择。其优异的性能和广泛的适用性使其在市场上具有较强的竞争力。强烈推荐在需要高效、高隔离特性的电源系统中使用。
    本文通过对FS-2WR3系列DC-DC模块电源的产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等内容的详细介绍,帮助用户更好地了解和应用该产品。

F1509S-2WR3参数

参数
特性 输入电压范围:13.5-16.5VDC,输出电压:9V,输出电流:222/23mA,效率@满载:87/89%
散热方式 自然散热
输出总功率 2W
输入电压最大值 16.5V
开关频率 100KHz
输出方式 隔离输出
输出电流最大值 -
最大容性负载 1000
输出电压 9V
转换效率 90%
输出电压组数 1
类型 -
输入电压最小值 13.5V
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

F1509S-2WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

F1509S-2WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 F1509S-2WR3 F1509S-2WR3数据手册

F1509S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.6
100+ ¥ 6.4
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.6
