B0924S-2WR3

产品分类: DC-DC模块
产品描述: 2W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-B0924S-2WR3
供应商: 云汉优选
标准整包数: 1

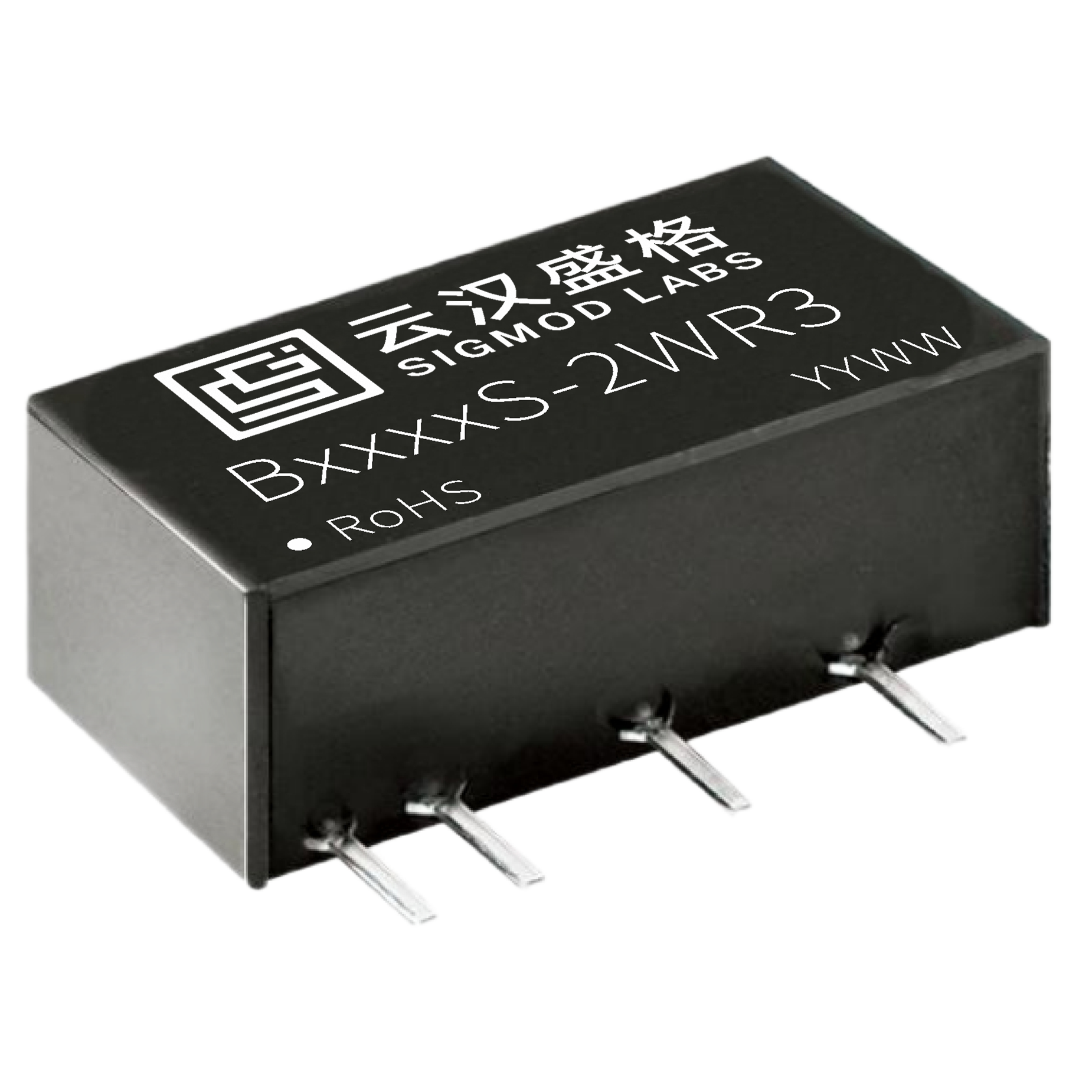

SIGMOD LABS/云汉盛格 DC-DC模块 B0924S-2WR3

B0924S-2WR3概述

    BS-2WR3 系列 DC-DC 模块电源

    1. 产品简介


    BS-2WR3 系列是一款高效稳定的定电压输入、隔离非稳压单路输出 DC/DC 模块电源,适用于多种电子设备中的电源转换需求。其主要功能包括定电压输入、隔离非稳压输出、过温保护、输出短路保护等。该产品广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等场景。

    2. 技术参数


    - 输入电压范围: 3.3VDC 至 24VDC
    - 输出电压范围: 3.3VDC 至 24VDC
    - 功率: 2W
    - 隔离电压: 1500VDC
    - 空载功耗: 0.025W (典型值)
    - 效率: 高达 90% (典型值)
    - 工作温度范围: -40℃ 至 +85℃
    - MTBF: ≥350 万小时
    - 输出纹波和噪声: 30mVp-p (典型值)
    - 纹波和噪声测试: 双绞线法 20MHz 带宽
    - 认证: RoHS

    3. 产品特点和优势


    BS-2WR3 系列 DC-DC 模块电源具有以下特点和优势:
    - 高效率: 最高达 90% 的效率,显著降低能耗。
    - 宽输入电压范围: 支持 3.3VDC 至 24VDC 输入,适应多种应用场景。
    - 高隔离电压: 1500VDC 的隔离电压,确保安全可靠的电源隔离。
    - 小型化设计: 采用塑料外壳的小型 SIP 封装,便于安装和集成。
    - 过温保护和短路保护: 持续短路保护功能,确保设备的长期可靠性。
    - 稳定性: 在 -40℃ 至 +85℃ 的工作温度范围内表现出优异的稳定性。

    4. 应用案例和使用建议


    BS-2WR3 系列广泛应用于各种工业控制设备、通信设备、汽车电子等领域。以下是一些典型的应用案例和使用建议:
    - 常规应用: 可在输入输出端连接适当的电容滤波网络,以减少纹波噪声。具体容性负载值可参考表 1。
    - EMI 应用: 推荐使用如表 2 所示的 EMI 参考电路,提高电磁兼容性能。
    - 输出负载要求: 确保输出最小负载不小于额定负载的 10%,以避免启动不良。在实际功耗较小的情况下,建议外接假负载以确保正常运行。

    5. 兼容性和支持


    BS-2WR3 系列与其他标准电源接口兼容,便于集成到现有的硬件系统中。上海云汉盛格科技有限公司提供全面的技术支持和售后服务,包括产品定制和技术咨询。如有任何问题,可随时联系公司技术人员或市场人员。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题 1: 产品无法启动。
    - 解决办法: 检查输入电压是否在规定的范围内,确保外部电路正确连接。
    - 问题 2: 输出纹波噪声较大。
    - 解决办法: 检查外部滤波电容是否正确选择和安装,必要时重新配置电容值。
    - 问题 3: 过载保护频繁触发。
    - 解决办法: 检查负载是否过载,适当减少负载或增加散热措施。

    7. 总结和推荐


    综上所述,BS-2WR3 系列 DC-DC 模块电源以其高效率、宽输入电压范围和小型化设计,成为众多应用的理想选择。该产品在工业控制、通信设备等领域表现出色,推荐用户在需要高可靠性和稳定性的应用场景中选用。

B0924S-2WR3参数

参数
特性 输入电压范围:8.1-9.9VDC,输出电压:24V,输出电流:83/8mA,效率@满载:87/89%
输出电压组数 1
散热方式 自然散热
输出总功率 2W
输入电压最小值 8.1V
最大容性负载 220
输入电压最大值 9.9V
输出方式 隔离输出
类型 -
输出电流最大值 -
开关频率 100KHz
转换效率 90%
输出电压 24V
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

B0924S-2WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

B0924S-2WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 B0924S-2WR3 B0924S-2WR3数据手册

B0924S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
