B0524S-2WR3

产品分类: DC-DC模块
产品描述: 2W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-B0524S-2WR3
供应商: 云汉优选
标准整包数: 1

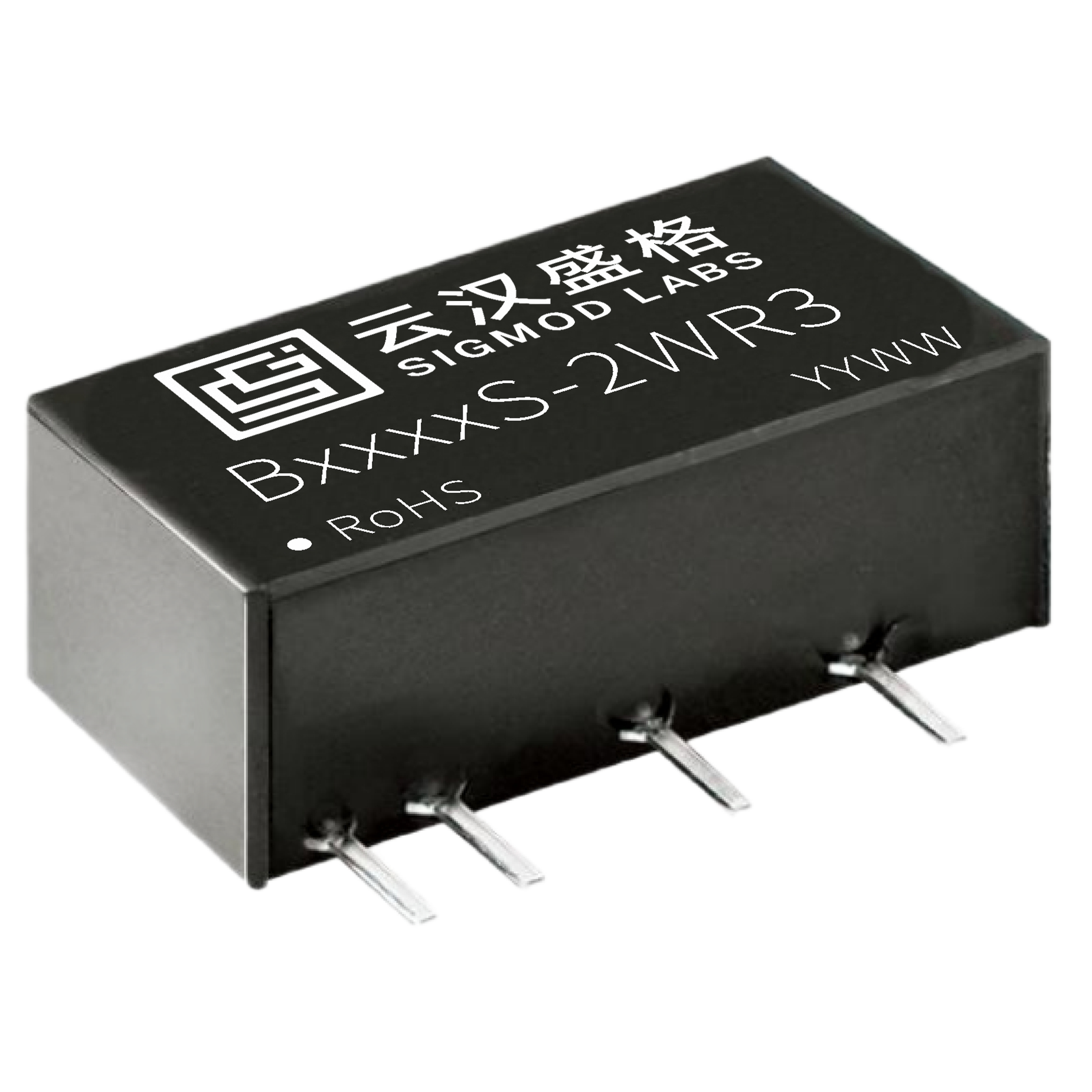

SIGMOD LABS/云汉盛格 DC-DC模块 B0524S-2WR3

B0524S-2WR3概述

    BS-2WR3 系列 DC-DC 模块电源技术手册

    产品简介


    BS-2WR3 系列是一款2W功率的定电压输入、隔离非稳压单路输出的DC-DC模块电源。该系列产品设计用于板上电源系统中需要产生一组与输入电源隔离的电压的应用场合。其主要功能包括定电压输入、隔离非稳压输出、小型SIP封装以及国际标准引脚方式。适用于纯数字电路场合、一般低频模拟电路场合、继电器驱动电路、数据交换电路等。

    技术参数


    - 输入特性
    - 功率:2W
    - 隔离电压:1500VDC
    - 输入电流:5VDC 输入系列 454/5 mA,9VDC 输入系列 250/5 mA,12VDC 输入系列 186/2 mA,15VDC 输入系列 148/2 mA,24VDC 输入系列 92/1 mA
    - 输入滤波器类型:电容滤波
    - 冲击电压:3.3VDC 输入系列 -0.7 VDC,5VDC 输入系列 -0.7 VDC,9VDC 输入系列 -0.7 VDC,12VDC 输入系列 -0.7 VDC,15VDC 输入系列 -0.7 VDC,24VDC 输入系列 -0.7 VDC
    - 输入电流测试条件:标称输入电压、纯阻性额定负载及 25℃室温环境下
    - 输出特性
    - 纹波/噪声(20MHz带宽):30mVp-p (Typ.)
    - 效率:高达90%(Typ.)
    - 输出电压精度:±15.0%
    - 输出负载:负载百分比 10%-100%
    - 线性调整率:±1.2%
    - 负载调整率:10%-100%负载下 5%-18%
    - 输出短路保护:可持续短路保护,自动恢复
    - 最大容性负载:根据输出电压不同而变化
    - 一般特性
    - 绝缘电压:输入-输出,测试时间1分钟,漏电流小于1mA
    - 工作温度:-40℃~+85℃
    - 储存温度:-40℃~+125℃
    - 工作湿度:无凝结 5%-95% RH
    - 引脚耐焊接温度:焊点距离外壳1.5mm, 10秒内不超过+300℃
    - 开关频率:满载,标称电压输入下 100 KHz
    - 机械特性:震动 10-55Hz, 10G, 30Min. along X, Y

    产品特点和优势


    1. 高效率:最高可达90%,非常适合低功耗需求的应用。
    2. 隔离电压高:可达1500VDC,有效防止电磁干扰。
    3. 低空载功耗:仅为0.025W,符合绿色环保需求。
    4. 小型化设计:采用SIP封装,适合空间受限的设计。
    5. 宽输入电压范围:适合多种电源输入需求。
    6. 安全可靠的保护机制:具备输出短路保护和过温保护功能,确保长期稳定运行。
    7. 广泛应用:适用于多种电路设计,如数字电路、模拟电路、继电器驱动电路等。

    应用案例和使用建议


    - 常规应用:适用于需要稳定电压输出的电路,如电源转换和稳压。通过在输入和输出端连接电容滤波网络,可以进一步减少纹波。

    - EMI典型应用电路:推荐使用表2中的EMI参考电路值,以减少电磁干扰。

    - 输出负载要求:为确保高效可靠工作,输出最小负载不应低于额定负载的10%。如果所需功率较小,应在输出端正负两极之间并联一个适当功率的电阻。

    兼容性和支持


    - 兼容性:BS-2WR3 系列模块与大多数标准电路兼容,可以直接插入标准插座中使用。
    - 支持:上海云汉盛格科技有限公司提供全面的技术支持和售后服务,可根据客户需求进行定制。

    常见问题与解决方案


    - Q:如何选择合适的输出电容?
    - A:请参照表1和表2中的推荐值,选择适当的电容容量,避免过大电容导致启动问题。

    - Q:模块启动时容易出现过流或启动不良怎么办?
    - A:检查输出端连接的电容是否过大,调整至合适的容量。

    - Q:输出负载低于10%时产品性能如何?
    - A:建议负载至少达到额定负载的10%,否则产品性能可能不符合手册中的所有指标。

    总结和推荐


    BS-2WR3 系列模块电源凭借其高效率、高隔离电压、小巧设计等特点,成为各种应用场景中的理想选择。无论是数字电路还是模拟电路,都能发挥其卓越性能。考虑到其广泛的兼容性和强大的技术支持,强烈推荐给需要高性能电源解决方案的设计工程师。
    综上所述,BS-2WR3 系列模块电源是一款值得信赖的选择,适用于各种板上电源系统的电源转换和稳压需求。

B0524S-2WR3参数

参数
转换效率 90%
输出电压组数 1
输出电压 24V
类型 -
输出方式 隔离输出
散热方式 自然散热
开关频率 100KHz
输出电流最大值 -
输入电压最大值 5.5V
输入电压最小值 4.5V
最大容性负载 220
特性 输入电压范围:4.5-5.5VDC,输出电压:24V,输出电流:83/8mA,效率@满载:87/89%
输出总功率 2W
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售
