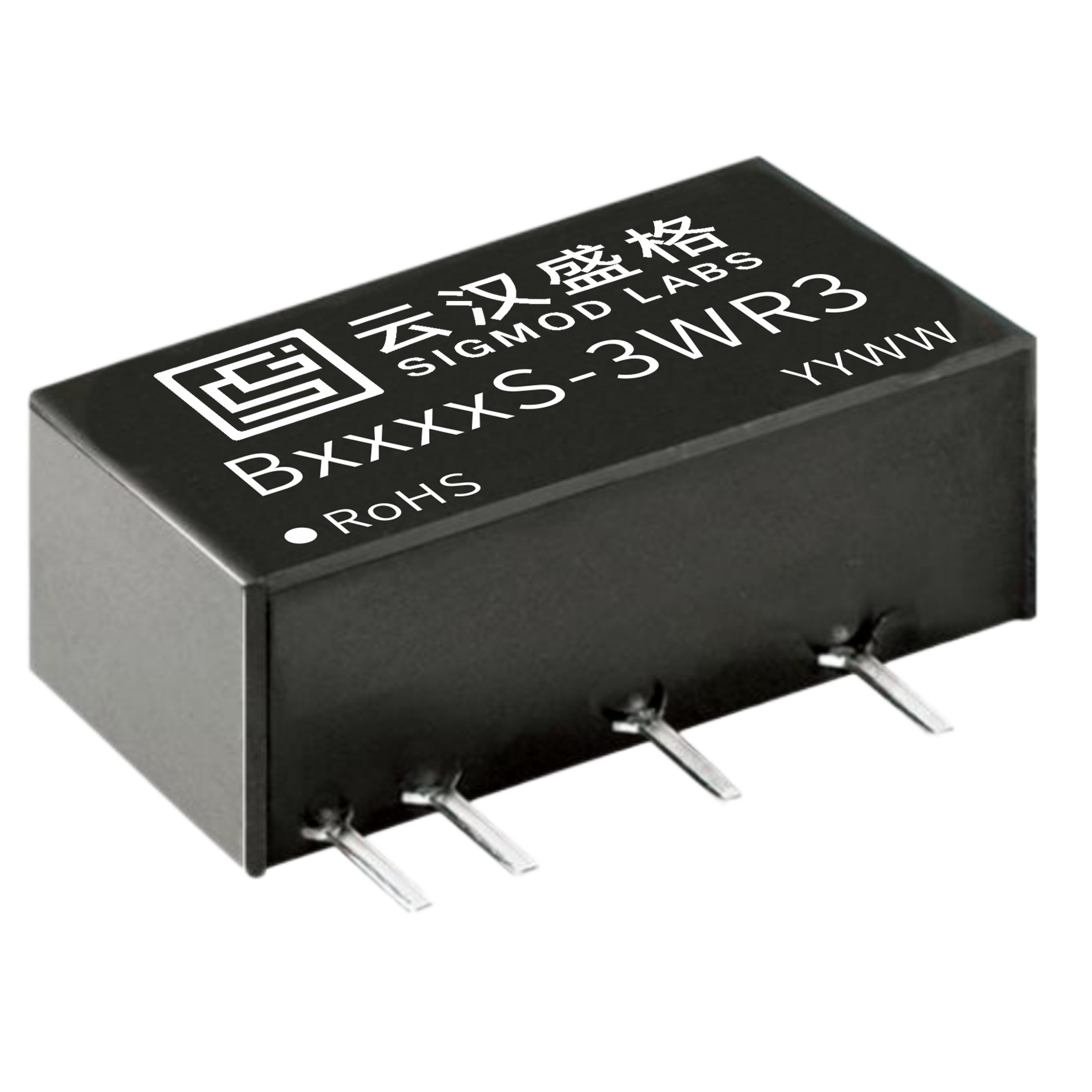

B1512S-3WR3

产品分类: DC-DC模块
产品描述: 3W,定电压输入,隔离非稳压,单路输出,DC/DC 模块电源
供应商型号: SG-B1512S-3WR3
供应商: 云汉优选
标准整包数: 1
SIGMOD LABS/云汉盛格 DC-DC模块 B1512S-3WR3

B1512S-3WR3概述

    BS-3WR3系列DC-DC模块电源技术手册

    产品简介


    BS-3WR3系列是上海云汉盛格科技有限公司推出的一款定电压输入、隔离非稳压输出的单路DC-DC模块电源,具备3W功率等级。此系列模块电源适用于多种应用场景,包括纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。其小巧的SIP封装设计使其易于安装和布局。

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 5VDC, 9VDC, 12VDC, 15VDC, 24VDC |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V |
    | 输出电流 | 125mA - 600mA |
    | 效率 | 高达90%(典型值) |
    | 空载功耗 | 0.025W(典型值) |
    | 隔离电压 | 1500VDC |
    | 工作温度 | -40℃ ~ +85℃ |
    | 存储温度 | -40℃ ~ +125℃ |
    | 封装尺寸 | 19.5mm x 7.0mm x 10.0mm (L x W x H) |
    | 引脚方式 | 国际标准引脚 |

    产品特点和优势


    - 高效率:高达90%的转换效率使得在功率损耗方面具有显著优势。
    - 隔离特性:1500VDC的隔离电压确保了输入与输出之间的电气隔离。
    - 小型化设计:SIP封装使其适合在空间受限的设计中使用。
    - 高可靠性:MTBF达到350万小时,具有出色的长期稳定性。
    - 环境适应性强:工作温度范围宽广,满足各种恶劣环境需求。
    - 过温保护和短路保护:内置过温保护和可持续短路保护,增强了产品安全性。

    应用案例和使用建议


    - 常规应用:推荐在输入输出端分别并联适当的滤波电容,以减少纹波和噪声,具体数值可参考表1。
    - EMI应用:参考表2中的EMI参考电路值,确保电磁干扰达到最低水平。
    - 负载要求:最小负载不应低于额定负载的10%,否则可能影响性能。

    兼容性和支持


    - 该产品与其他常见的电子元器件兼容,支持广泛的电压输入范围。
    - 上海云汉盛格科技有限公司提供全面的技术支持,包括产品定制和技术咨询。

    常见问题与解决方案


    1. 纹波和噪声过高
    - 解决方案:检查输入和输出电容值是否合适,必要时更换电容或添加额外滤波器。
    2. 产品启动不良
    - 解决方案:确保输入电压在允许范围内,适当调整负载大小。
    3. 输出电压不稳定
    - 解决方案:检查连接线路是否正确,确保接地良好,适当调节外部负载。

    总结和推荐


    综上所述,BS-3WR3系列DC-DC模块电源凭借其高效率、优良的电气隔离特性、强大的保护机制以及广泛的应用范围,成为市场上备受推崇的产品之一。适用于各种需要高效率和稳定性的应用场景,强烈推荐在各类电子设计项目中采用。
    该产品不仅具备高性能和高可靠性,还在小型化设计和环境保护方面表现出色,是现代电子产品设计的理想选择。如果您有任何进一步的问题或需求,欢迎随时联系我们获取更多技术支持。

B1512S-3WR3参数

参数
输出电压 12V
输入电压最小值 13.5V
散热方式 自然散热
转换效率 90%
输出电压组数 1
最大容性负载 560
开关频率 100KHz
输入电压最大值 16.5V
输出方式 隔离输出
输出总功率 3W
类型 -
输出电流最大值 -
特性 输入电压范围:13.5-16.5VDC,输出电压:12V,输出电流:250/25mA,效率@满载:88/90%
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装
应用等级 工业级
零件状态 在售

B1512S-3WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

B1512S-3WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 B1512S-3WR3 B1512S-3WR3数据手册

B1512S-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.22
100+ ¥ 7.97
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.22
