A0503S-1WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:4.5-5.5VDC,输出电压:±3.3V,输出电流:±152/±15mA,效率@满载:76/80%
供应商型号: SG-A0503S-1WR3
供应商: 云汉优选
标准整包数: 1

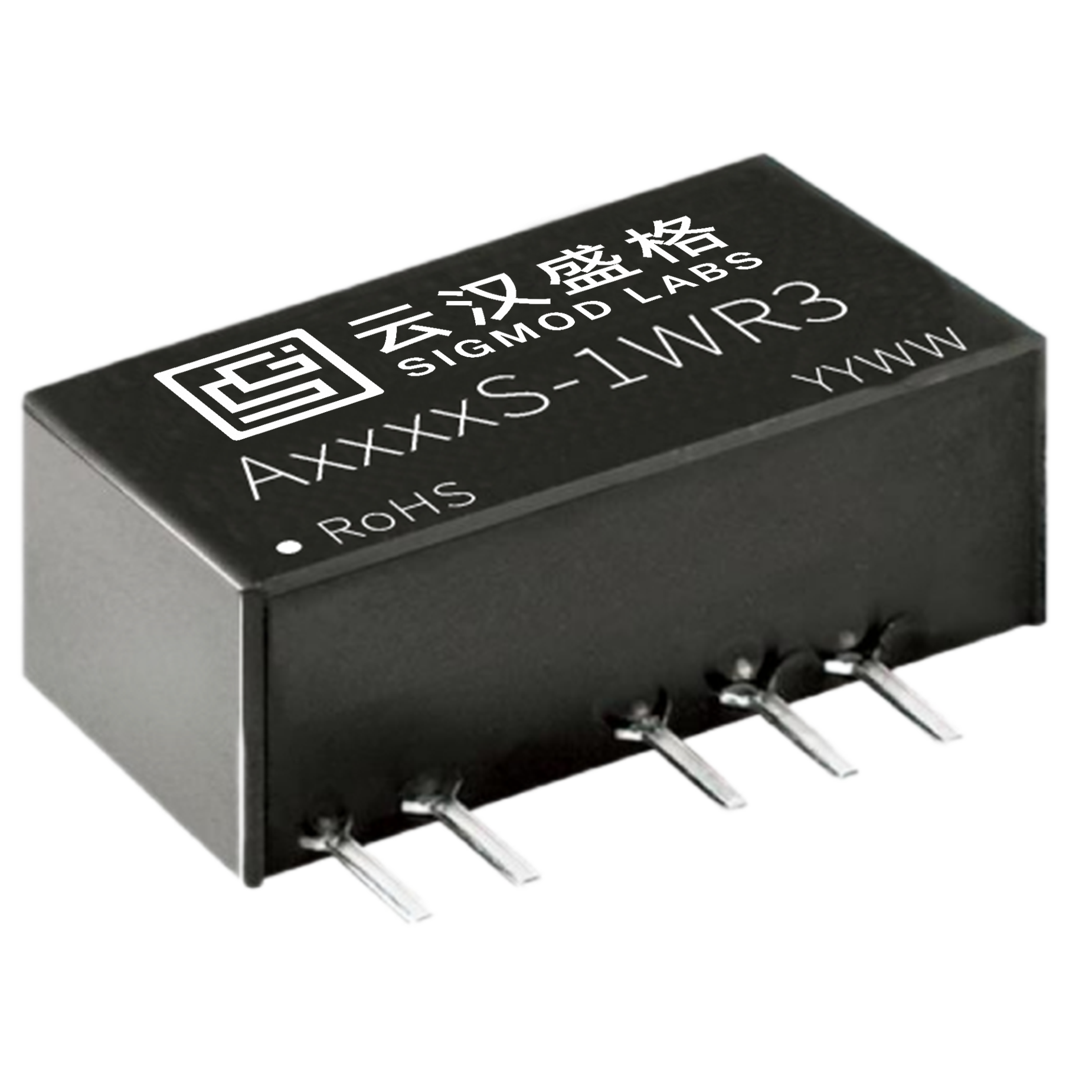

SIGMOD LABS/云汉盛格 DC-DC模块 A0503S-1WR3

A0503S-1WR3概述

    AS-1WR3 系列 DC-DC 模块电源技术手册

    产品简介


    AS-1WR3 系列是云汉盛格推出的一款高效、小型化的 DC-DC 模块电源,适用于需要隔离非稳压双路输出的应用场景。这款模块具有稳定的定电压输入特性,具备高效率和低空载功耗的特点,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。

    技术参数


    - 输入电压范围:3.3VDC 至 24VDC
    - 输出电压:±3.3V 至 ±15V
    - 输出电流:30mA 至 152mA
    - 功率:1W
    - 隔离电压:1500VDC
    - 效率:高达 90%
    - 工作环境温度:-40℃ 至 +85℃
    - MTBF:≥350 万小时
    - 纹波/噪声:30mVp-p(典型)
    - 输入滤波器:电容滤波
    - 输出负载能力:最小 10% 的额定负载
    - 封装尺寸:19.5mm x 6.0mm x 10.0mm
    - 输出短路保护:可持续短路保护,自动恢复
    - 绝缘电压:1500VDC

    产品特点和优势


    1. 高效率:高达 90% 的转换效率,减少能量损耗。
    2. 高可靠性:超长的平均无故障时间(MTBF ≥350 万小时),适用于严苛的工作环境。
    3. 隔离特性:隔离电压达 1500VDC,适用于高压隔离应用。
    4. 小型化:采用小型 SIP 封装,节省空间。
    5. 多功能保护:具备输出短路保护和过温保护功能,自动恢复。
    6. 环保:RoHS 认证,绿色环保。

    应用案例和使用建议


    1. 常规应用:为了进一步减小输入输出纹波,可在输入输出端连接一个电容滤波网络。例如,对于 3.3V/5V 的输入电压,推荐输入电容 Cin = 4.7uF,输出电容 Cout = 10uF。
    2. EMI 典型应用电路:推荐 EMI 参考电路值,如表 2 所示,有助于降低电磁干扰。
    3. 负载要求:确保输出负载不小于额定负载的 10%,建议在输出端正负两极之间并联一个电阻(电阻实际使用功率之和大于等于 10%的额定功率,并且选取的电阻的额定功率必须大于实际使用功率的 5 倍以上)。

    兼容性和支持


    - 兼容性:该产品与多种电路兼容,特别是需要隔离输出的应用场景。
    - 技术支持:云汉盛格提供全面的技术支持和咨询服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 启动问题:若启动困难,检查输入电压是否在允许范围内,并确保电容选择合适。
    2. 输出纹波大:可通过增加输入输出电容,或优化电路布局来减少纹波。
    3. 过载保护失效:确保负载不超过额定负载的 10%,必要时添加假负载。
    4. 温度过高:检查散热措施,确保工作环境温度不超过最大允许值。

    总结和推荐


    AS-1WR3 系列 DC-DC 模块电源凭借其高效率、高可靠性、小型化和多功能保护等优势,非常适合用于各种需要隔离非稳压双路输出的应用场合。我们强烈推荐使用此产品,尤其是在对电源稳定性要求较高的工业和消费电子领域。

A0503S-1WR3参数

参数
输入电压最小值 4.5V
输出总功率 1W
散热方式 自然散热
输出电压组数 2
特性 -
转换效率 90%
输出方式 隔离输出
输出电压 ±3.3V
输入电压最大值 5.5V
输出电流最大值 ±152mA
开关频率 100KHz
最大容性负载 1200uF
类型 -
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装

A0503S-1WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

A0503S-1WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 A0503S-1WR3 A0503S-1WR3数据手册

A0503S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.14
500+ ¥ 6.08
1000+ ¥ 5.96
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.14
