B1209LS-1WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:10.8-13.2VDC,输出电压:9V,输出电流:111/12mA,效率@满载:87/89%
供应商型号: SG-B1209LS-1WR3
供应商: 云汉优选
标准整包数: 1

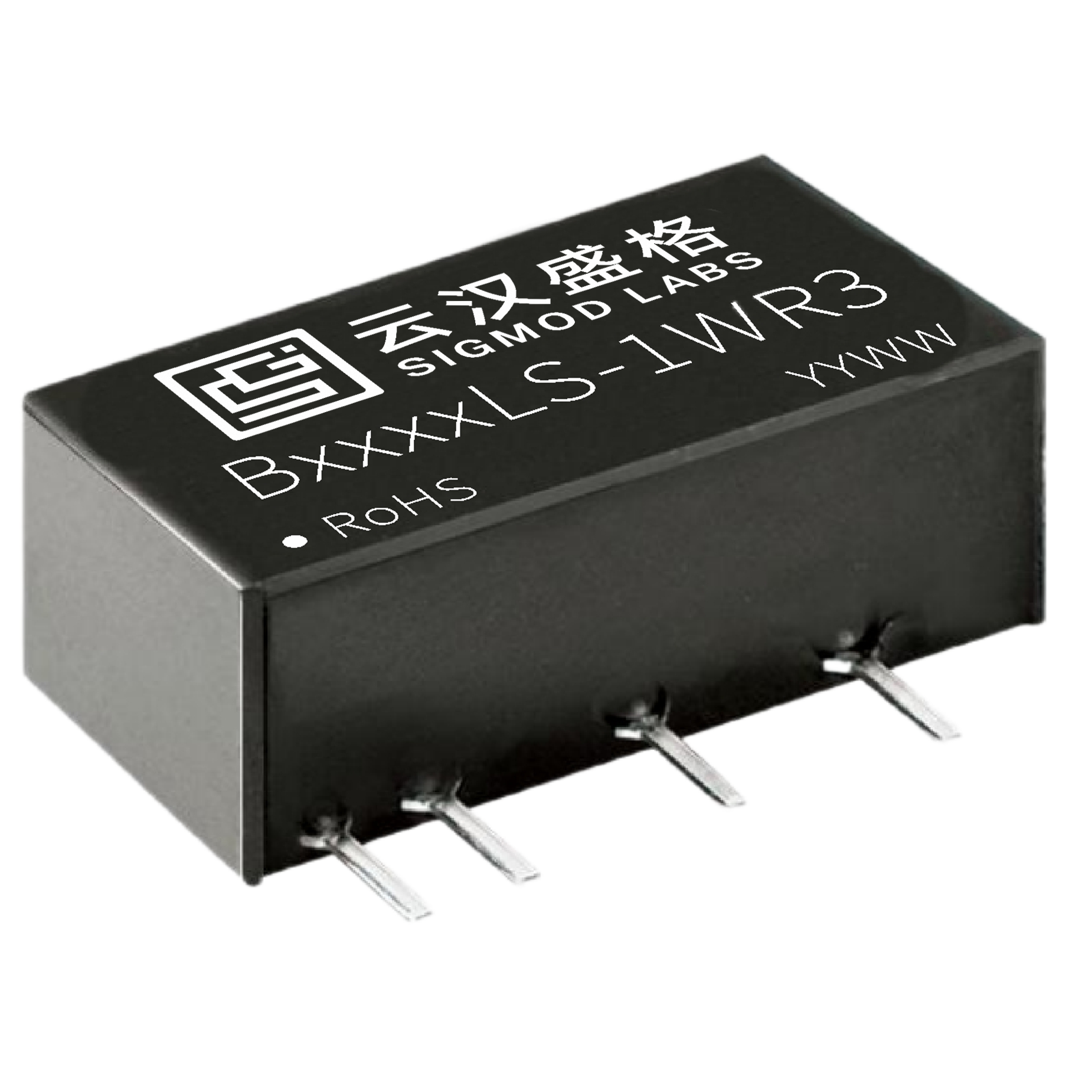

SIGMOD LABS/云汉盛格 DC-DC模块 B1209LS-1WR3

B1209LS-1WR3概述

    BLS-1WR3系列 DC-DC模块电源技术手册

    产品简介


    BLS-1WR3系列是由上海云汉盛格科技有限公司推出的一款定电压输入、隔离非稳压单路输出的DC-DC模块电源。该系列电源主要应用于需要将输入电压转换为与之隔离的稳定输出电压的应用场合,适用于各种低频模拟电路、数字电路、继电器驱动电路以及数据交换电路。其主要功能包括高效率的电力转换和稳定的输出,确保在多种工作环境下都能保持可靠的性能。

    技术参数


    - 功率:1W
    - 隔离电压:1500VDC
    - 空载功耗:0.025W (典型)
    - 效率:高达90%
    - 工作环境温度:-40℃~+85℃
    - 无故障时间MTBF:≥350万小时
    - 纹波/噪声(20MHz带宽):30mVp-p(典型)
    - 输出短路保护:可持续短路保护,自动恢复
    - 封装:小型SIP封装,塑料外壳

    产品特点和优势


    BLS-1WR3系列的显著特点是其高效率、小体积、高可靠性以及宽泛的工作温度范围。此外,它具有低空载功耗和优秀的隔离性能,适合于各种电源隔离需求较高的应用。紧凑的SIP封装使其易于安装和集成到现有的电路板设计中,提高了设计灵活性。

    应用案例和使用建议


    该系列电源广泛应用于需要电压隔离的场合,例如工业控制系统、通信设备、医疗仪器等。在实际使用中,建议在输入和输出端并联适当的滤波电容,以进一步降低纹波和噪声,确保稳定的输出。此外,为防止空载或轻载引起的启动问题,可以在输出端接入适当功率的假负载。

    兼容性和支持


    BLS-1WR3系列电源采用国际标准引脚方式,易于与其他电子元器件或设备集成。上海云汉盛格科技有限公司提供了详尽的技术支持,包括定制化服务,以满足不同客户的特定需求。

    常见问题与解决方案


    1. 问题:电源启动困难
    - 解决方法:检查输入电压是否在允许范围内,并确保在输出端接入适当的容性负载。

    2. 问题:输出电压不稳定
    - 解决方法:确认输入电压和负载都在额定范围内,并检查输入和输出的电容值是否合适。
    3. 问题:模块过热
    - 解决方法:确保模块的散热环境良好,并减少过载运行的时间。

    总结和推荐


    总体来看,BLS-1WR3系列DC-DC模块电源凭借其高效率、高可靠性以及广泛的适用范围,成为了一款非常适合于多种工业应用的选择。如果您正在寻找一款能够满足稳定输出电压和高隔离度要求的电源模块,BLS-1WR3系列是一个值得推荐的选项。

B1209LS-1WR3参数

参数
输出总功率 1W
开关频率 100KHz
输出电压 9V
输出电流最大值 -
输入电压最小值 10.8V
输出电压组数 1
输出方式 隔离输出
散热方式 自然散热
转换效率 90%
特性 -
最大容性负载 1000uF
类型 -
输入电压最大值 13.2V
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装

B1209LS-1WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

B1209LS-1WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 B1209LS-1WR3 B1209LS-1WR3数据手册
