B1203LS-1WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:10.8-13.2VDC,输出电压:3.3V,输出电流:303/30mA,效率@满载:76/80%
供应商型号: SG-B1203LS-1WR3
供应商: 云汉优选
标准整包数: 1

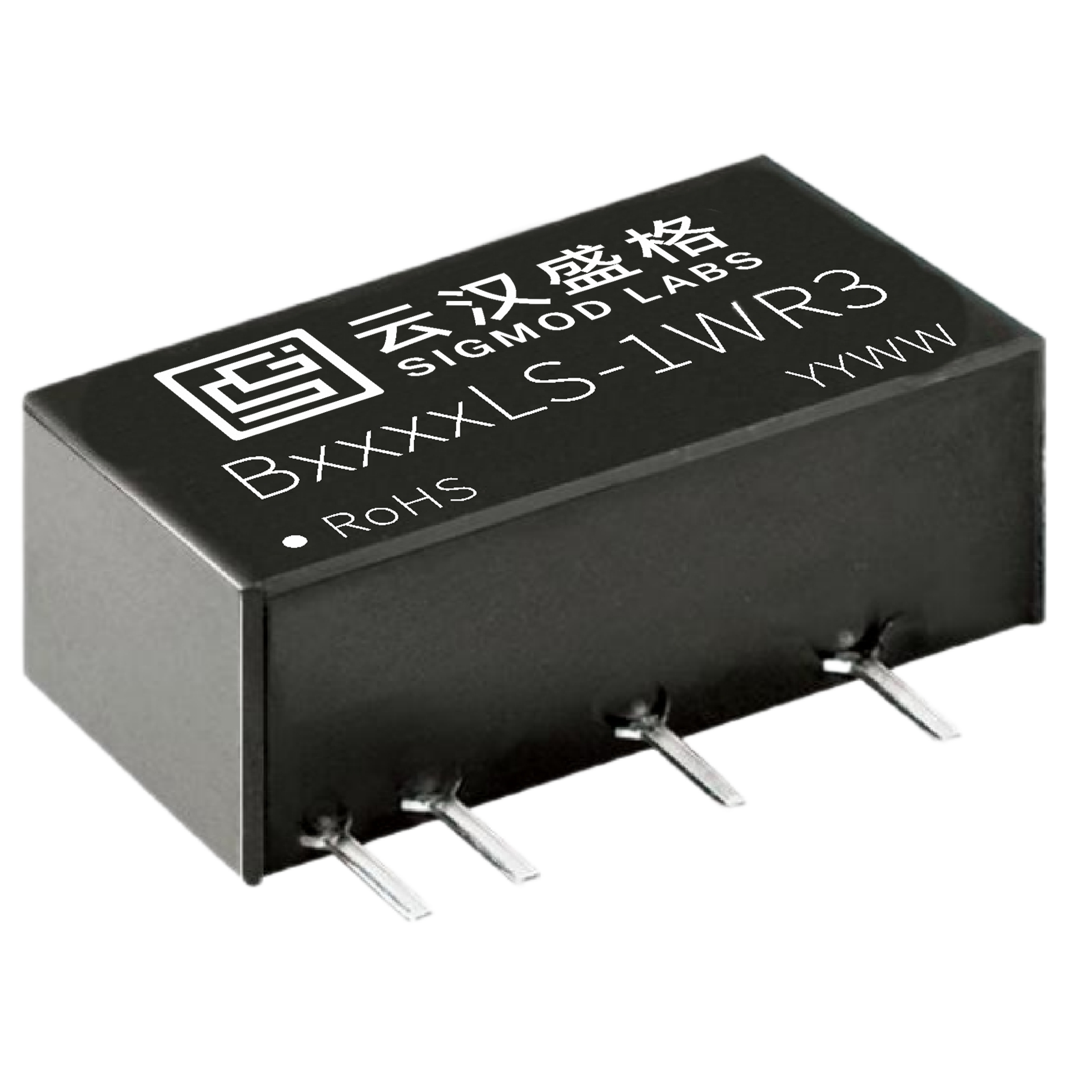

SIGMOD LABS/云汉盛格 DC-DC模块 B1203LS-1WR3

B1203LS-1WR3概述

    BLS-1WR3 系列 DC/DC 模块电源技术手册

    产品简介


    BLS-1WR3 系列是上海云汉盛格科技有限公司推出的小体积、高效率的微小功率、定电压输入、隔离非稳压单路输出的 DC/DC 模块电源。该系列产品主要用于板上电源系统中,产生一组与输入电源隔离的电压。它广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等场合。

    技术参数


    以下是 BLS-1WR3 系列的主要技术参数:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 |

    | 输入电压范围 | 3.3V, 5V, 12V, 15V, 24V | 2.97V | - | 3.63V |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V, 24V | - | - | - |
    | 输出电流 | 9mA 至 303mA | - | - | - |
    | 输出纹波噪声 | 30mVp-p (20MHz 带宽) | - | 30mV | 80mV |
    | 工作温度范围 | -40℃ 至 +85℃ | -40℃ | - | +85℃ |
    | 绝缘电压 | 1500VDC | - | - | - |
    | 效率 | 高达 90% | - | - | - |
    | 无故障时间 | ≥350 万小时 | 3500000Hrs | - | - |

    产品特点和优势


    1. 高效节能:效率高达 90%,有效减少能量损耗。
    2. 高可靠性:无故障时间长,达到 350 万小时。
    3. 低空载功耗:空载时功耗低至 0.025W。
    4. 高隔离电压:输入输出间绝缘电压可达 1500VDC。
    5. 小型封装:采用 SIP 封装,塑料外壳,节省空间。
    6. 输出保护:具备短路保护及自动恢复功能。

    应用案例和使用建议


    - 应用案例:
    - 数字电路板:适用于各种数字信号处理电路。
    - 模拟电路:特别适合低频模拟电路,如传感器信号处理。
    - 继电器驱动电路:为继电器提供稳定的电源。
    - 数据交换电路:为数据交换设备提供可靠的电源。
    - 使用建议:
    - 为了减少输入输出纹波,可以在输入输出端连接电容滤波网络。
    - 为确保启动顺利,建议选择合适的电容容量。
    - 在负载较低时,建议外接假负载以防止空载现象。
    - 需要确保输出负载不低于额定负载的 10%。

    兼容性和支持


    BLS-1WR3 系列产品具有国际标准引脚方式,便于集成到现有电路中。公司提供相应的技术支持和售后服务,确保用户能够快速有效地解决问题。

    常见问题与解决方案


    - 问题:模块启动时过流。
    - 解决方案:检查输出端连接的电容容量,确保不超过推荐值。
    - 问题:纹波噪声超标。
    - 解决方案:检查输入输出滤波电容的选择,适当调整电容容量。
    - 问题:模块过热。
    - 解决方案:确保散热良好,负载不超过额定值。

    总结和推荐


    BLS-1WR3 系列 DC/DC 模块电源凭借其高效、高可靠性和广泛的适用性,非常适合各种需要小体积、高效率电源的应用场景。我们强烈推荐此系列产品给需要高性能 DC/DC 电源的用户。希望该手册能为您提供全面的技术支持。

B1203LS-1WR3参数

参数
类型 -
特性 -
输出电压组数 1
输入电压最大值 13.2V
散热方式 自然散热
输出总功率 1W
输出电流最大值 -
输出电压 3.3V
最大容性负载 2400uF
开关频率 100KHz
输入电压最小值 10.8V
转换效率 90%
输出方式 隔离输出
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装
