A0312S-2WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:2.97-3.63VDC,输出电压:±12V,输出电流:±84/±5mA,效率@满载:80/83%
供应商型号: SG-A0312S-2WR3
供应商: 云汉优选
标准整包数: 1

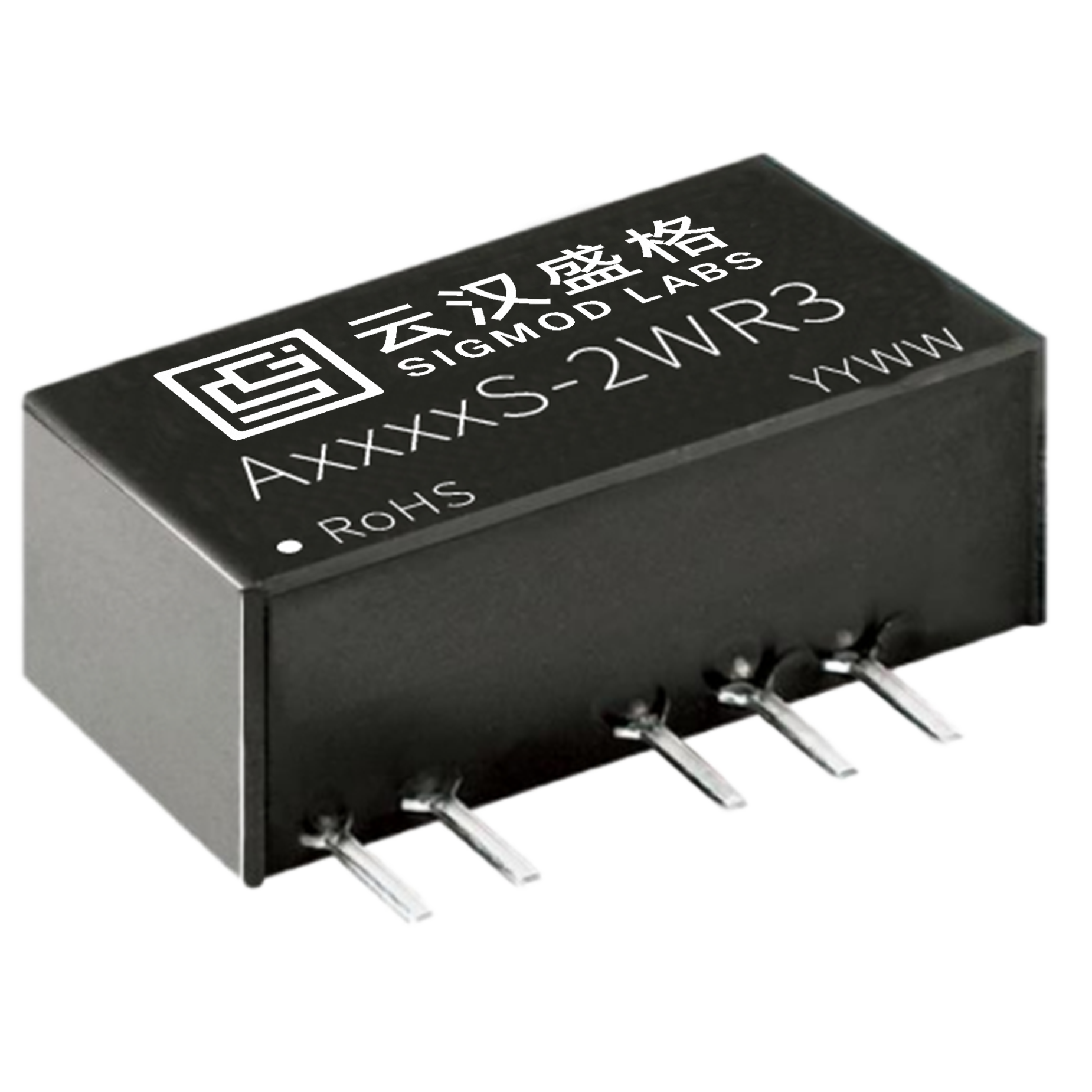

SIGMOD LABS/云汉盛格 DC-DC模块 A0312S-2WR3

A0312S-2WR3概述

    AS-2WR3 系列 DC-DC 模块电源

    产品简介


    AS-2WR3 系列是一款由上海云汉盛格科技有限公司设计的小体积、高效率微小功率 DC-DC 模块电源。它采用了定电压输入和隔离非稳压双路输出的设计理念,主要用于在板上电源系统中产生一组与输入电源隔离的电压。此系列电源适用于纯数字电路、低频模拟电路、继电器驱动电路及数据交换电路等场景。

    技术参数


    - 功率:2W
    - 隔离电压:1500VDC
    - 空载功耗:0.025W (Typ.)
    - 效率:最高可达91%
    - 工作环境温度:-40℃~+85℃
    - MTBF:≥350万小时
    - 纹波与噪声(20MHz带宽):30mVp-p (Typ.)
    - 输出保护:可持续短路保护,自动恢复

    产品特点和优势


    - 高效能:高转换效率,最高达91%,使得在低功耗情况下仍保持良好的性能。
    - 稳定可靠:具备强大的隔离能力(1500VDC),满足多应用场景的需求。
    - 环境适应性强:工作温度范围宽广,从-40℃到+85℃,适合多种环境条件。
    - 小型封装:采用塑料封装,体积小巧,易于安装和布局。
    - 认证合规:符合RoHS标准,环保可靠。

    应用案例和使用建议


    应用案例
    AS-2WR3 系列广泛应用于数字电路、模拟电路、继电器驱动电路及数据交换电路等。例如,可以在微型控制器系统中用作稳压电源,或在传感器接口电路中作为信号调节电源。
    使用建议
    - 启动前确认输入电压稳定:输入电压应在±10%以内,确保电源模块的正常运行。
    - 选择合适滤波电容:在输入和输出端加入适当的滤波电容,以减少输入输出纹波。建议使用10uF电容。
    - 确保最小负载:为保证电源模块稳定运行,建议负载不应低于额定负载的10%。
    - 考虑长期稳定性:避免长时间过载使用,以免因过温导致保护机制启动。

    兼容性和支持


    - 兼容性:与多数标准引脚方式兼容,便于集成到现有系统中。
    - 技术支持:上海云汉盛格科技有限公司提供全面的技术支持和售后服务,用户可通过官方渠道获取帮助。

    常见问题与解决方案


    - Q1:如何测量输出电压纹波?
    A1:使用双绞线法进行测量,具体步骤见手册,确保测试设备设置正确。

    - Q2:电源模块在低温环境下是否稳定?
    A2:在-40℃的低温下仍能稳定工作,但在极端低温条件下请咨询厂商确认。

    - Q3:长时间使用是否会损坏电源模块?
    A3:电源模块具有过温保护功能,但建议避免长时间过载使用以延长使用寿命。

    总结和推荐


    AS-2WR3 系列 DC-DC 模块电源凭借其高效、稳定、小型化的特性,成为众多应用场景的理想选择。其广泛的适用性和全面的技术支持,使其在市场上具有很高的竞争力。推荐在需要高效率和稳定性的应用场景中使用。
    此篇文章详细介绍了AS-2WR3系列DC-DC模块电源的技术参数、产品特点、应用案例及使用建议,希望对读者了解和使用该产品有所帮助。

A0312S-2WR3参数

参数
输出电流最大值 ±84mA
特性 -
开关频率 100KHz
输出电压 ±12V
输出电压组数 2
输出总功率 2W
输入电压最大值 3.63V
输出方式 隔离输出
散热方式 自然散热
转换效率 91%
类型 -
输入电压最小值 2.97V
最大容性负载 330uF
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP
安装方式 板安装

A0312S-2WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

A0312S-2WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 A0312S-2WR3 A0312S-2WR3数据手册

A0312S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.93
500+ ¥ 6.86
1000+ ¥ 6.73
库存: 500
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.93
