B0515S-1WR3

产品分类: DC-DC模块
产品描述: 输入电压范围:4.5-5.5VDC,输出电压:15V,输出电流:67/7mA,效率@满载:87/89%
供应商型号: SG-B0515S-1WR3
供应商: 云汉优选
标准整包数: 1

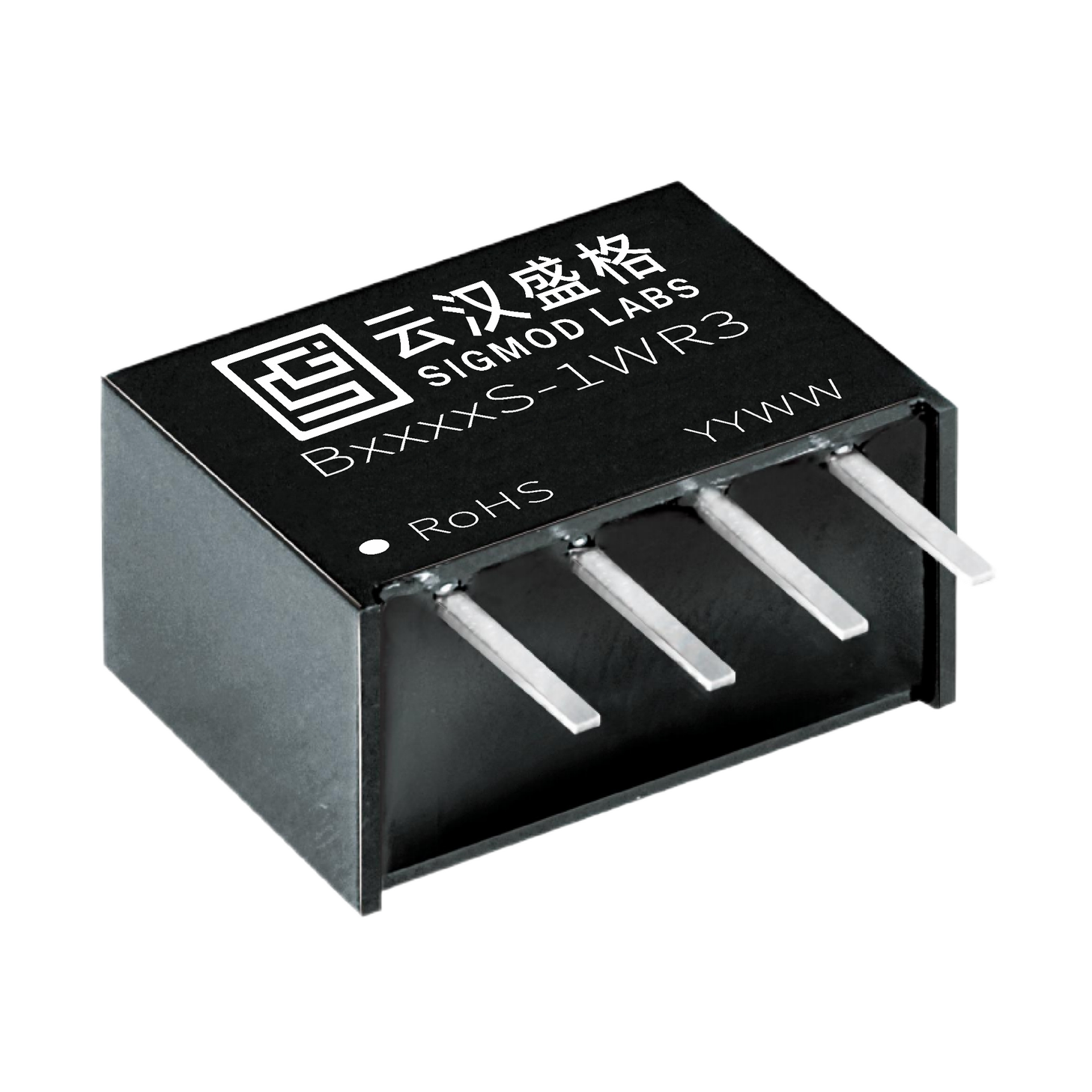

SIGMOD LABS/云汉盛格 DC-DC模块 B0515S-1WR3

B0515S-1WR3概述

    BS-1WR3 系列 DC-DC 模块电源技术手册

    1. 产品简介


    BS-1WR3 系列是一款专为板上电源系统设计的 DC-DC 模块电源,具有定电压输入、隔离非稳压输出的特点。它的主要功能在于为各种电子设备提供隔离且稳定的电源输出,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等领域。

    2. 技术参数


    - 输入电压:3.3VDC 至 24VDC
    - 输出电压/电流:涵盖多种组合,例如 3.3V/303mA,5V/200mA 等
    - 纹波与噪声:在 20MHz 带宽下,纹波噪声为 30mVp-p (典型值)
    - 效率:最高可达 91%
    - 工作环境温度:-40°C 至 +85°C
    - 隔离电压:1500VDC/1min, 3000VDC/1s
    - 无故障时间 (MTBF):≥350 万小时
    - 小型封装:SIP 封装,尺寸为 11.5mm x 6.0mm x 10.0mm

    3. 产品特点和优势


    - 定电压输入与隔离非稳压输出:输入电压范围广,提供隔离输出,适用于各类电子设备。
    - 高效率:最高效率可达 91%,提升整体系统能效。
    - 宽工作温度范围:-40°C 至 +85°C 的工作环境温度,适用于各种严苛环境。
    - 超长使用寿命:无故障时间达 350 万小时,确保长期稳定运行。
    - 低纹波与噪声:在 20MHz 带宽下,纹波噪声仅为 30mVp-p,保证信号纯净。
    - 输出短路保护:可持续短路保护,自动恢复,提高系统可靠性。

    4. 应用案例和使用建议


    - 常规应用:在输入输出端连接电容滤波网络,以进一步减小输入输出纹波。具体参数详见表 1。
    - EMI 典型应用电路:建议使用表 2 中推荐的 EMI 参考电路值。
    - 输出负载要求:最小负载不应低于额定负载的 10%,可通过并联电阻实现。

    5. 兼容性和支持


    - 兼容性:该产品支持标准引脚方式,易于与其他电子元器件兼容。
    - 厂商支持:上海云汉盛格科技有限公司提供技术支持和维护服务,可根据客户需求提供定制服务。

    6. 常见问题与解决方案


    - Q: 如何降低纹波和噪声?
    A: 在输入输出端连接合适的电容滤波网络,确保选用的电容值适宜。

    - Q: 如何避免过载保护?
    A: 确保输出负载不低于额定负载的 10%,并在输出端正负两极之间并联适当功率的电阻。

    7. 总结和推荐


    综上所述,BS-1WR3 系列 DC-DC 模块电源具备高效率、宽工作温度范围和超长使用寿命等显著优点,适用于各类高要求电子设备的电源供应。因此,强烈推荐使用该产品。如需进一步了解或定制服务,请联系上海云汉盛格科技有限公司的技术人员。

B0515S-1WR3参数

参数
开关频率 100KHz
输出方式 隔离输出
散热方式 自然散热
特性 -
输出电压 15V
输出电压组数 1
最大容性负载 560uF
转换效率 91%
输入电压最小值 4.5V
输出电流最大值 -
输出总功率 1W
输入电压最大值 5.5V
类型 -
长*宽*高 11.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装
