首页  >  产品百科  >  F2405S-1WR3

F2405S-1WR3

产品分类: DC-DC模块
产品描述: 2400uF 输入电压:21.6-26.4VDC,输出电压:5V,输出电流:200/20mA,效率@满载:86/88% 100KHz 自然散热 90% 1W 200mA 5V 1 26.4V 21.6V 隔离输出 SIP 板安装 19.5mm*6mm*10mm
供应商型号: SG-F2405S-1WR3
供应商: 云汉优选
标准整包数: 1

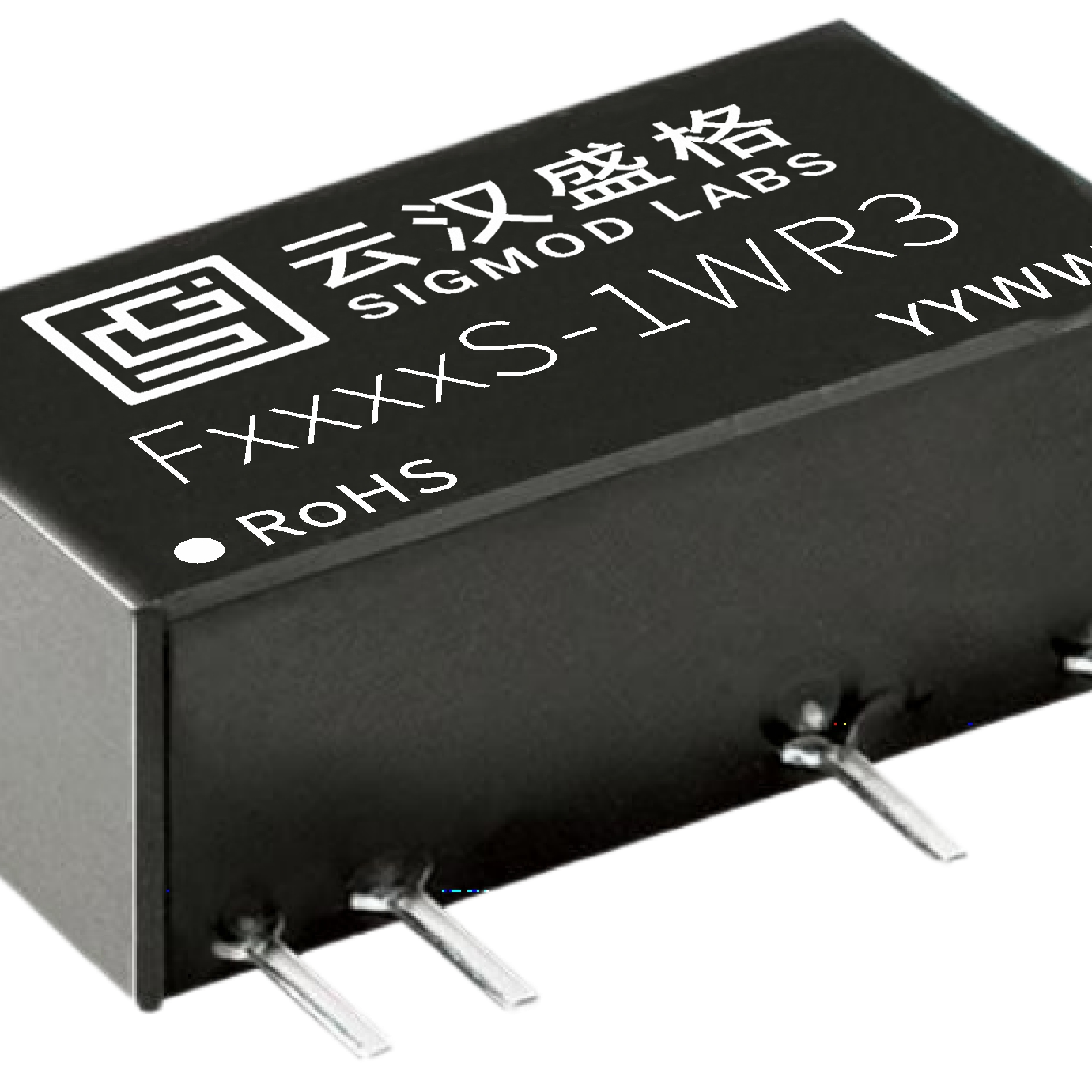

SIGMOD LABS/云汉盛格 DC-DC模块 F2405S-1WR3

F2405S-1WR3概述

    FS-1WR3系列DC-DC模块电源技术手册

    1. 产品简介


    产品类型:
    FS-1WR3系列是一款高效率、定电压输入的隔离非稳压DC-DC模块电源。适用于需要在不同输入电源间提供隔离输出的小功率电子设备。
    主要功能:
    - 功率输出1W
    - 隔离电压3000VDC
    - 空载功耗低至0.025W(典型值)
    - 效率达到90%(典型值)
    应用领域:
    该模块电源广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。

    2. 技术参数


    技术规格:
    - 输入电压范围:3.3VDC, 5VDC, 12VDC, 15VDC, 24VDC
    - 输出电压:3.3V, 5V, 9V, 12V, 15V, 24V
    - 输出电流:最大303mA,最小30mA
    - 效率:最高可达90%
    - 工作环境温度:-40℃~+85℃
    - 存储温度:-40℃~+125℃
    - 无故障时间(MTBF):≥350万小时
    - 输出短路保护:可持续短路保护,自动恢复
    电气特性:
    - 纹波和噪声:30mVp-p(典型值)
    - 输入电流(满载/空载):
    - 3.3VDC输入系列:378mA / 8mA
    - 5VDC输入系列:227mA / 5mA
    - 12VDC输入系列:93mA / 2mA
    - 15VDC输入系列:74mA / 2mA
    - 24VDC输入系列:46mA / 1mA
    - 冲击电压(Isec.max):
    - 3.3VDC输入系列:-0.7V至5VDC
    - 5VDC输入系列:-0.7V至9VDC
    - 12VDC输入系列:-0.7V至18VDC
    - 15VDC输入系列:-0.7V至21VDC
    - 24VDC输入系列:-0.7V至30VDC

    3. 产品特点和优势


    - 高可靠性:隔离电压高达3000VDC,确保在高压环境中稳定运行。
    - 高效节能:效率达到90%,空载功耗低至0.025W,节省能源。
    - 小型化设计:采用SIP封装,体积小巧,便于安装。
    - 全面保护功能:具备输出短路保护和过温保护功能,确保长时间稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 数字电路:适用于需要隔离电源的数字电路系统。
    - 模拟电路:适合低频模拟电路的设计。
    - 继电器驱动电路:用于驱动继电器,实现安全可靠的电路控制。
    使用建议:
    - 在输入端和输出端分别连接滤波电容,具体电容值请参见表1。
    - 为了防止启动问题,输出端并联的电容值不宜过大。
    - 推荐在输出端接入10%额定功率的假负载,以确保模块在小负载情况下仍能正常工作。

    5. 兼容性和支持


    兼容性:
    - 支持多种输入电压范围(3.3VDC, 5VDC, 12VDC, 15VDC, 24VDC),适用于广泛的电子设备。
    - 与市场上常见的数字和模拟电路高度兼容。
    厂商支持:
    - 上海云汉盛格科技有限公司提供技术咨询和售后支持,可通过电话021-31029100-5545联系。

    6. 常见问题与解决方案


    常见问题及解决办法:
    - 问题1:电源模块启动困难。
    - 解决办法:检查输入电压是否稳定,输出端并联的电容值是否合适。
    - 问题2:输出电压不稳定。
    - 解决办法:确认输入电压波动在规定范围内,检查负载调整率是否在允许范围内。
    - 问题3:电源模块过热。
    - 解决办法:检查负载电流是否超出了规定的最大值,必要时减少负载或加强散热措施。

    7. 总结和推荐


    总结:
    FS-1WR3系列DC-DC模块电源以其高效、可靠的特性,广泛应用于各种电路设计中。其出色的隔离性能、低功耗和紧凑的封装设计使其在市场上具有较高的竞争力。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐FS-1WR3系列DC-DC模块电源用于需要隔离电源的电子设备中。如果您有任何需求或疑问,欢迎随时联系我们的技术支持团队。

F2405S-1WR3参数

参数
输出总功率 1W
转换效率 90%
开关频率 100KHz
输出电流最大值 200mA
散热方式 自然散热
最大容性负载 2400uF
输出电压 5V
输入电压最小值 21.6V
类型 -
输出电压组数 1
输出方式 隔离输出
输入电压最大值 26.4V
特性 输入电压:21.6-26.4VDC,输出电压:5V,输出电流:200/20mA,效率@满载:86/88%
长*宽*高 19.5mm*6mm*10mm
通用封装 SIP
安装方式 板安装

F2405S-1WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

F2405S-1WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 F2405S-1WR3 F2405S-1WR3数据手册

F2405S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
