URB2405YMD-15WR3

产品分类: DC-DC模块
产品描述: 4700uF 输入电压:9-36VDC,输出电压:5V,输出电流:3000/0mA,效率@满载:88/90% 250KHz 自然散热 91% 15W 3A 5V 1 36V 9V 隔离输出 板安装 25.4mm*25.4mm*11.8mm
供应商型号: SG-URB2405YMD-15WR3
供应商: 云汉优选
标准整包数: 1
SIGMOD LABS/云汉盛格 DC-DC模块 URB2405YMD-15WR3

URB2405YMD-15WR3概述

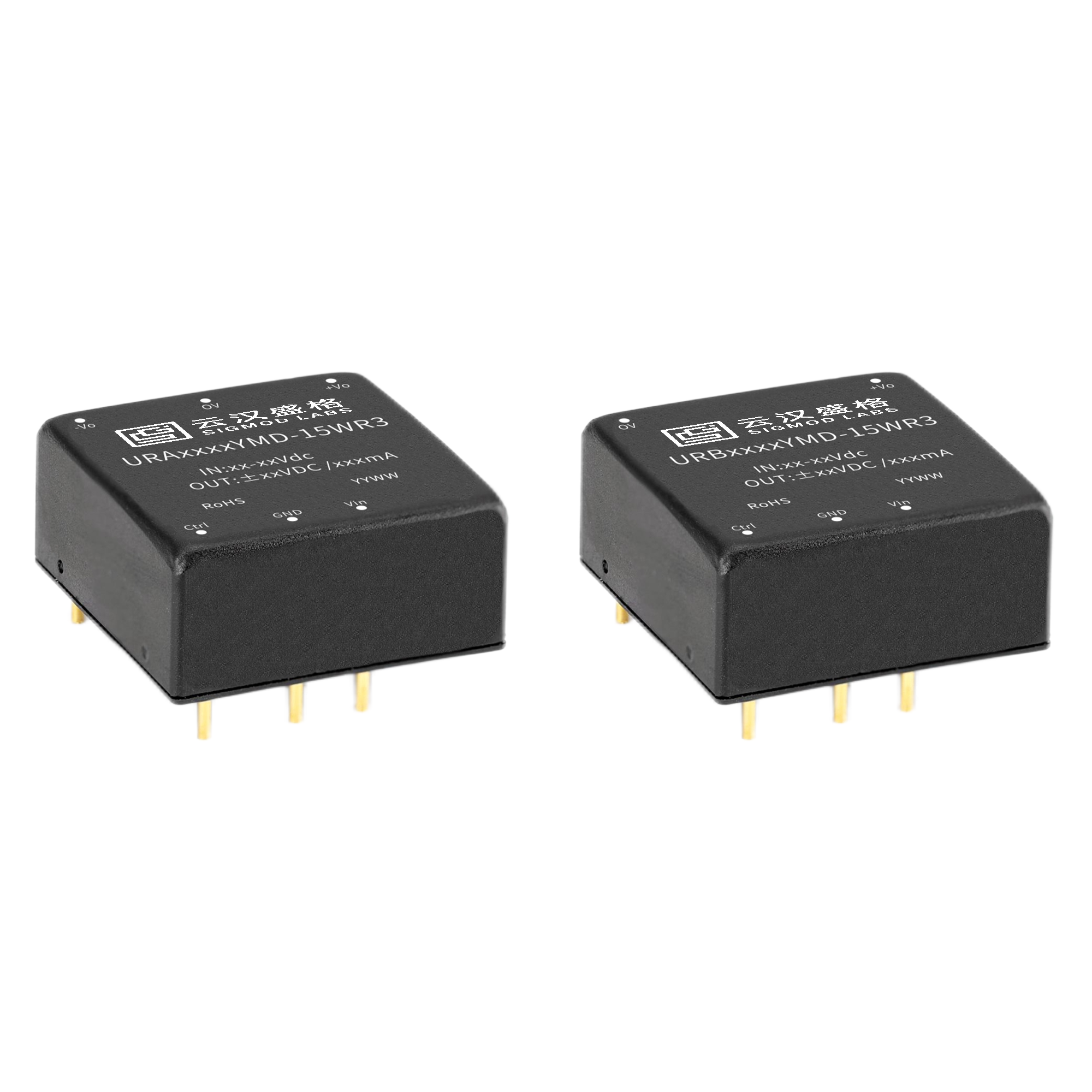

    URBYMD-15WR3 & URAYMD-15WR3 系列 DC-DC 模块电源

    产品简介


    URBYMD-15WR3 和 URAYMD-15WR3 系列是一款高效率、超宽电压输入的隔离稳压单路/双路 DC-DC 模块电源。其主要特点是输出功率达到 15W,转换效率高达 91%,并且能够承受 1500Vdc 的隔离电压。这款模块电源适合在多种环境中应用,包括医疗、工控、电力、仪器仪表、通信、铁路等领域。它具备强大的电气特性和环境适应能力,能够满足各类应用场景的需求。

    技术参数


    1. 输入电压范围:9-36VDC(24V系列)或18-75VDC(48V系列)
    2. 输出电压:±3.3V 至 ±24V(不同型号有所不同)
    3. 最大负载:3.3V 输出时可达 4000mA,24V 输出时可达 625mA
    4. 转换效率:最高可达 91%
    5. 隔离电压:1500Vdc
    6. 待机功耗:≤0.036W(典型值)
    7. 启动时间:≤1mS(典型值)
    8. 工作温度范围:-40°C 至 +85°C
    9. 输出电压精度:±1.0%至±3.0%
    10. 纹波与噪声:≤80mVp-p(20MHz带宽下)
    11. 过压保护:110% Vo 至 160% Vo
    12. 过流保护:110% Io 至 200% Io
    13. 输出短路保护:可持续,自恢复
    14. 绝缘电阻:≥1000 MΩ
    15. 绝缘电压:1500 VDC
    16. 工作湿度范围:5%至95% RH(无凝结)

    产品特点和优势


    URBYMD-15WR3 和 URAYMD-15WR3 系列具备多项独特功能和优势,使其在众多电子元器件中脱颖而出:
    - 超宽输入电压范围:支持4:1的宽电压输入,适应各种复杂供电环境。
    - 高效节能:高转换效率达到91%,显著降低能耗,提高系统整体能效。
    - 隔离特性:具备1500Vdc的隔离电压,有效防止电压浪涌和电气干扰。
    - 低功耗和快速启动:待机功耗低于0.036W,启动时间只需1mS,符合现代电子设备快速响应的需求。
    - 全面保护机制:包括输入欠压保护、输出短路、过流、过压保护,确保系统的稳定运行。
    - 工业级标准:符合RoHS标准,适应工业级环境要求,可靠性高。

    应用案例和使用建议


    这些模块电源已在多个领域得到了广泛应用。例如,在医疗设备中,其稳定可靠的输出可以确保仪器的正常运行;在工控领域,高隔离电压特性保障了设备的电气安全;在电力系统中,超宽电压输入范围确保了电源供应的稳定性。
    使用建议如下:
    - 选择合适的型号:根据实际应用需求选择合适的输入电压和输出电压型号。
    - 完善外部电路:适当增加输入输出滤波电容,以减小纹波和噪声的影响。
    - 注意负载变化:尽量保持负载在5%以上,以免引起模块异常。
    - 合理布局:在电路设计中合理布置元件,确保散热良好。

    兼容性和支持


    URBYMD-15WR3 和 URAYMD-15WR3 系列模块电源与其他主流电子元器件兼容性良好,可用于广泛的系统配置中。厂商提供了详尽的技术支持,包括但不限于产品手册、应用指南和在线技术支持,以便用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:模块启动时间长
    - 解决方案:检查输入电压是否在正常范围内,确认输入电容值是否合适。
    2. 问题:输出电压不稳定
    - 解决方案:检查负载变化是否过大,调整负载至稳定状态,确保负载在5%以上。
    3. 问题:模块发热严重
    - 解决方案:检查散热系统是否完好,确保空气流通,考虑增加外部散热装置。
    4. 问题:模块无法正常启动
    - 解决方案:确认输入电压是否在额定范围内,检查外部电路是否正确连接。

    总结和推荐


    综上所述,URBYMD-15WR3 和 URAYMD-15WR3 系列 DC-DC 模块电源凭借其出色的性能和广泛的适用性,在医疗、工控、电力等领域展现出了卓越的应用价值。其超宽电压输入范围、高转换效率、稳定的输出表现和完善的保护机制,使其成为市场上极具竞争力的产品。我们强烈推荐该系列产品给需要高性能 DC-DC 模块电源的用户。
    更多详细信息,请访问上海云汉盛格科技有限公司官方网站或咨询专业技术人员。

URB2405YMD-15WR3参数

参数
最大容性负载 4700uF
输入电压最小值 9V
类型 -
散热方式 自然散热
输出电流最大值 3A
输出总功率 15W
输出电压 5V
输入电压最大值 36V
开关频率 250KHz
输出电压组数 1
特性 输入电压:9-36VDC,输出电压:5V,输出电流:3000/0mA,效率@满载:88/90%
转换效率 91%
输出方式 隔离输出
长*宽*高 25.4mm*25.4mm*11.8mm
安装方式 板安装

URB2405YMD-15WR3厂商介绍

SIGMOD是ACM(Association for Computing Machinery)的一个特别兴趣小组,专注于数据管理领域。它主要关注数据库系统、数据仓库、数据挖掘、信息检索、数据流、半结构化数据管理等研究领域。SIGMOD每年都会举办国际会议,即ACM SIGMOD/PODS(Principles of Database Systems)会议,这是数据库领域的**会议之一。

SIGMOD的优势在于其对数据管理领域的深入研究和学术交流。它汇集了全球范围内的研究人员、学者和行业专家,共同探讨*新的研究成果、技术进展和行业趋势。通过SIGMOD会议和出版物,参与者可以获得*新的研究成果,促进学术界和工业界的合作,推动数据管理技术的发展和应用。

URB2405YMD-15WR3数据手册

厂牌 PDF简要描述 下载
SIGMOD LABS/云汉盛格 DC-DC模块 SIGMOD LABS/云汉盛格 URB2405YMD-15WR3 URB2405YMD-15WR3数据手册

URB2405YMD-15WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
