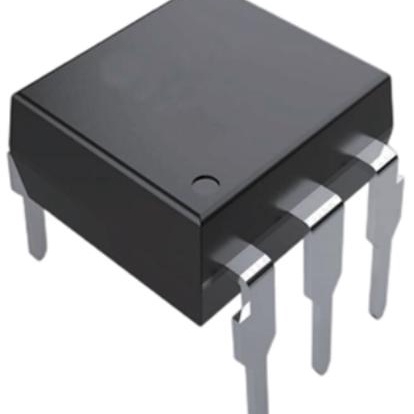

AT4N27-CuH-D

产品分类: 光电耦合器
厂牌: AOTE/广东奥特
产品描述: AT4N27是一款由发光二极管和一个光电晶体管组成的光电耦合器。六引脚封装(DIP6、 SMD6)。\n平替亿光4N27;广泛应用于:电源调节器、数字逻辑输入、微处理输入。
供应商型号: AT4N27-CUH-D DIP6
供应商: 云汉优选
标准整包数: 1
AOTE/广东奥特 光电耦合器 AT4N27-CuH-D

AT4N27-CuH-D概述

    AT4NXX晶体管光耦产品介绍

    1. 产品简介


    AT4NXX是一款由发光二极管(LED)和光电晶体管组成的光电耦合器,被广泛应用于各种电子设备中。它具有六引脚封装(DIP6、SMD6),适用于多种不同的电路设计。这款光电耦合器的主要功能是实现电气隔离,常用于数字逻辑输入、微处理器输入和电源调节器等场景。

    2. 技术参数


    以下是AT4NXX的主要技术规格和性能参数:
    - 电流转换比(CTR): ≥20% (IF=10mA, VCE=10V, Ta=25℃)
    - 输入-输出隔离电压 (VISO): 5000 Vrms
    - 输入-输出隔离电阻 (Riso): 10^11 Ω
    - 工作温度范围: -55℃ ~ 100℃
    - 峰值隔离电压 (VIORM): 1500 Vpeak (DIN/EN/IEC EN60747-5-5)
    - 瞬态隔离电压 (VIOTM): 7000 Vpeak (DIN/EN/IEC EN60747-5-5)
    - 功耗 (PD): 100 mW
    - 集电极功耗 (PC): 300 mW
    - 集电极电流 (IC): 100 mA
    - 总功耗 (Ptot): 350 mW

    3. 产品特点和优势


    AT4NXX的主要特点和优势如下:
    - 高隔离电压: VISO高达5000 Vrms,能够有效防止电气噪声和电磁干扰,提高系统可靠性。
    - 强隔离电阻: Riso高达10^11 Ω,进一步增强电气隔离效果。
    - 宽工作温度范围: -55℃ ~ 100℃,适应各种恶劣环境条件。
    - 符合国际标准: 产品符合UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)及CQC11-471543-2022等标准,保证高质量和可靠性。
    - 高集成度: 六引脚封装使得电路设计更加紧凑,适合于各种空间受限的应用场合。

    4. 应用案例和使用建议


    AT4NXX适用于各种数字和模拟电路,如微处理器接口、电机控制、电源管理、通信接口等领域。以下是具体的应用建议:
    - 数字逻辑输入: 用于驱动继电器或其他开关器件,增强系统的安全性。
    - 微处理器输入: 作为光电隔离层,保护微处理器免受外界干扰。
    - 电源调节器: 实现信号的电气隔离,确保信号的纯净性。

    5. 兼容性和支持


    AT4NXX与其他标准接口和设备具有良好的兼容性,可轻松集成到现有系统中。此外,厂商提供全面的技术支持和售后服务,以确保用户的设备稳定运行。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动?
    - 解决方案: 检查输入电压是否符合规格要求,确认接地连接良好。
    - 问题: 输出信号不稳定?
    - 解决方案: 调整负载电阻值,确保系统处于最佳工作状态。
    - 问题: 隔离效果不佳?
    - 解决方案: 确认电路板的爬电距离和电气间隙符合要求。

    7. 总结和推荐


    AT4NXX凭借其出色的电气隔离性能、宽广的工作温度范围和高可靠性,成为众多应用场景的理想选择。无论是在消费电子还是工业自动化领域,该产品均能发挥重要作用。强烈推荐使用AT4NXX光电耦合器,以提升系统整体性能和稳定性。

AT4N27-CuH-D参数

参数
导通时间 -
上升时间 4μs
Vf-正向电压 1.2V
输入类型 直流
隔离电压 5KV
关闭时间 -
电流传输比 -
输出类型 光电三极管
下降时间 3μs
通道数 1
Vce-集电极-发射极饱和电压 200mV@1mA,20mA
最大输出电压 1.5V
最大输出电流 100mA
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售

AT4N27-CuH-D厂商介绍

AOTE公司是一家专注于高端制造领域的企业,其主营产品涵盖了多个分类,包括但不限于精密机械、自动化设备、智能控制系统等。这些产品广泛应用于工业自动化、智能制造、****、医疗器械等多个领域。

AOTE公司的优势在于其强大的研发能力、高质量的产品制造以及对客户需求的深刻理解。公司不断投入研发,以确保技术领先和产品创新,满足市场不断变化的需求。同时,AOTE注重产品质量和性能,采用先进的制造工艺和严格的质量控制体系,确保产品可靠性和耐用性。此外,AOTE还提供定制化服务,能够根据客户的特定需求设计和制造产品,增强了其在市场中的竞争力。通过这些优势,AOTE公司在国内外市场上建立了良好的声誉,并与众多知名企业建立了合作关系。

AT4N27-CuH-D数据手册

厂牌 PDF简要描述 下载
AOTE/广东奥特 光电耦合器 AOTE/广东奥特 AT4N27-CuH-D AT4N27-CuH-D数据手册

AT4N27-CuH-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.84
100+ ¥ 0.81
250+ ¥ 0.78
3250+ ¥ 0.72
6500+ ¥ 0.702
9750+ ¥ 0.69
库存: 32500
起订量: 50 增量: 3250
交货地:
最小起订量为:50
合计: ¥ 42
直接购买
加入购物车
