UA741CP

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

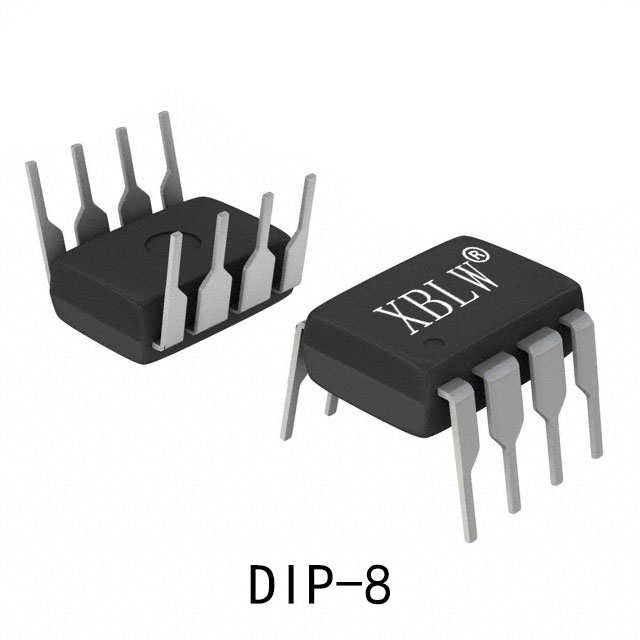

供应商型号: UA741CP DIP-8
供应商: 云汉优选
标准整包数: 2000
XBLW/芯伯乐  UA741CP

UA741CP概述


    产品简介


    XBLW UA741通用运算放大器
    XBLW UA741是一款通用运算放大器,广泛应用于各种电路设计中。它的主要功能包括信号放大、比较器、多谐振荡器、直流放大器、求和放大器、积分器或微分器、有源滤波器等。这款放大器具有高度可靠性和稳定性,适用于工业控制、消费电子、通信设备等多个领域。

    技术参数


    | 参数 | 规格 |

    | 供电电压 | ±22V |
    | 功耗 | 500mW |
    | 差分输入电压 | ±30V |
    | 输入电压范围 | ±15V |
    | 输出短路持续时间 | 连续 |
    | 工作温度范围 | 0°C 至 70°C |
    | 焊接温度 | 260°C (10秒) |
    | 存储温度范围 | -65°C 至 150°C |
    输入失调电压
    - 在25°C时:2mV 至 6mV
    - 在-40°C至125°C范围内:7.5mV
    输入失调电流
    - 在25°C时:20nA 至 200nA
    - 在-40°C至125°C范围内:300nA
    输入偏置电流
    - 在25°C时:80nA 至 500nA
    - 在-40°C至125°C范围内:0.8μA
    输入电阻
    - 在25°C时,±20V:0.3MΩ 至 2MΩ
    大信号电压增益
    - 在25°C时,±15V:20V/mV 至 200V/mV
    输出电压摆幅
    - 在±15V,负载电阻≥10KΩ时:±12V 至 ±14V
    共模抑制比
    - 在-12V至12V时:70dB 至 90dB
    供电电压抑制比
    - 在±20V至±5V时:77dB 至 96dB
    驱动能力
    - 短路电流:25mA
    - 上升时间:0.3μs
    - 剩余过冲:5%
    斜率
    - 在25°C时,单位增益:0.5V/μs
    供电电流
    - 在25°C时:1.7mA 至 2.8mA
    功耗
    - 在25°C时,±15V:50mW 至 85mW

    产品特点和优势


    XBLW UA741的主要特点和优势如下:
    1. 过载保护:在输入和输出端具有过载保护功能,确保设备不会因过载而损坏。
    2. 防锁存功能:当超出共模范围时,不会发生锁存现象,保证设备正常运行,无需重新上电。
    3. 高可靠性:具备高输入阻抗、低输入偏置电流和输入失调电压等特性,保证信号处理的精度和稳定性。
    4. 多功能应用:适用于多种电路,如比较器、多谐振荡器、直流放大器等。

    应用案例和使用建议


    典型应用包括:
    - 比较器:用于检测电压的高低变化。
    - 多谐振荡器:产生特定频率的方波信号。
    - 直流放大器:用于增强直流信号的幅度。
    - 求和放大器:将多个信号相加并放大。
    - 积分器或微分器:实现信号的积分或微分操作。
    - 有源滤波器:对信号进行滤波处理。
    使用建议:
    1. 单双电源选择:根据具体应用需求选择合适的供电方式(单电源或双电源)。
    2. 电阻匹配:为获得更精确的增益响应,建议使用1%容差电阻。
    3. 信号源连接:输入信号可以通过函数发生器提供,确保信号的质量和稳定性。

    兼容性和支持


    - 包装选项:UA741CP采用DIP-8封装,每盒装2000PCS;UA741CDTR采用SOP-8封装,每盘装2500PCS。
    - 技术支持:XBLW提供全面的技术支持和售后服务,确保客户在使用过程中遇到问题能够及时得到解决。

    常见问题与解决方案


    常见问题及解决方案:
    1. 输入失调电压过大
    - 解决方法:使用可调式电位器调整偏置电压,以减小失调电压。
    2. 输出电压不稳定
    - 解决方法:检查电源电压是否稳定,确认负载电阻是否合适。
    3. 功耗过高
    - 解决方法:降低输入信号幅度或更换更高效的运放型号。

    总结和推荐


    XBLW UA741作为一款高性能的通用运算放大器,具有广泛的应用领域和优秀的性能表现。其独特的过载保护和防锁存功能使其在众多同类产品中脱颖而出,特别适合于工业自动化、通信设备和消费电子产品等领域。总的来说,我们强烈推荐使用这款产品,特别是在需要高性能和高可靠性的应用场景中。

UA741CP厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

UA741CP数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 XBLW/芯伯乐 UA741CP UA741CP数据手册

UA741CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.456
4000+ ¥ 0.4484
6000+ ¥ 0.437
库存: 100000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 912
