ACS712ELCTR-20A-T

产品分类: 霍尔传感器
厂牌: XBLW/芯伯乐
产品描述:
供应商型号: ACS712ELCTR-20A-T SOP-8
供应商: 云汉优选
标准整包数: 3000
XBLW/芯伯乐 霍尔传感器 ACS712ELCTR-20A-T

ACS712ELCTR-20A-T概述

    ACS712 霍尔电流传感器

    1. 产品简介


    ACS712是一款高性能霍尔效应电流传感器,专为交流(AC)或直流(DC)电流测量而设计。该传感器适用于多种场合,包括工业、消费类以及通信类设备。它通过内置的霍尔电路感应磁场,输出与测量电流成比例的电压信号,从而实现精确的电流检测。

    2. 技术参数


    - 工作电压:4.5V~5.5V
    - 静态共模输出点:50%VCC
    - 测量范围:10A/20A/30A
    - 隔离电压:2500V
    - 带宽:120kHz
    - 输出响应时间:4μs(典型值)
    - 温度稳定性:1.5%@25℃~150℃; 1%@-40℃~25℃
    - 噪声:低噪声模拟信号通道
    - 抗干扰能力:强
    - 抗机械应力:强
    - ESD(HBM):5kV
    - 工作温度范围:-40℃~150℃
    - 认证:RoHS(欧盟2015/863)

    3. 产品特点和优势


    - 高精度和低噪声:采用先进的BCDMOS制程,提供高灵敏度霍尔传感器、预放大器和温度补偿单元,确保测量的准确性和低噪声。
    - 宽温度范围:可在极端环境下工作,满足不同环境下的应用需求。
    - 高带宽和快速响应:带宽高达120kHz,响应时间仅4μs,适合高速电流监测。
    - 机械应力抗干扰能力:霍尔参数不受外界压力影响,提高传感器的可靠性和稳定性。
    - 高隔离电压:提供2500V隔离电压,保证用户安全。

    4. 应用案例和使用建议


    ACS712传感器广泛应用于逆变器电流检测、电机相位电流检测、光伏逆变器、蓄电池负载检测系统、电流互感器和开关电源等领域。例如,在三相电机控制系统中,可通过简单的电路连接将ACS712传感器接入电流监测点,实时监控三相电流,确保系统的稳定运行。
    - 建议使用场景:
    - 在设计高压大电流应用系统时,考虑安装散热装置以保持传感器在最佳工作温度范围内。
    - 在需要高精度和低噪声的应用环境中,选择合适的工作电压并适当添加滤波电容以减少外界干扰。

    5. 兼容性和支持

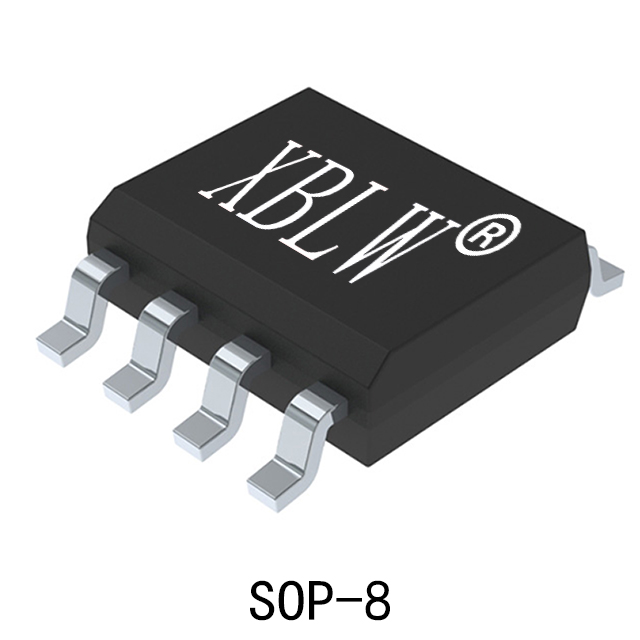

    ACS712传感器采用标准SOP-8封装,易于集成到现有系统中。厂商提供技术支持热线(4009682003),并在官网更新最新的技术文档,便于客户获取详细信息和支持。

    6. 常见问题与解决方案


    - 问题1:传感器输出电压不稳定。
    - 解决方案:检查工作电压是否在4.5V~5.5V之间,确保电路正确接地并避免外部电磁干扰。

    - 问题2:传感器输出噪声过大。
    - 解决方案:增加滤波电容CVcc和CVout,减少噪声影响。
    - 问题3:传感器无法正常启动。
    - 解决方案:检查电源电压是否符合要求,检查引脚连接是否正确,必要时重新焊接。

    7. 总结和推荐


    综上所述,ACS712霍尔电流传感器具有高精度、低噪声、宽温度范围等显著优点,适合用于需要高可靠性和稳定性的工业、消费类及通信类设备。其优秀的特性和广泛的应用范围使其在市场上具备较强的竞争力。推荐在各类电流监测系统中选用ACS712传感器,以确保系统运行的安全性和稳定性。

ACS712ELCTR-20A-T参数

参数
轴类型 -
典型带宽 -
分辨率 -
最大工作供电电压 -
感应范围 -
最小工作供电电压 -
最大供电电流 -
最大输出电流 -
输出类型 -

ACS712ELCTR-20A-T厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

ACS712ELCTR-20A-T数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 霍尔传感器 XBLW/芯伯乐 ACS712ELCTR-20A-T ACS712ELCTR-20A-T数据手册
