ULN2004ADTR

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

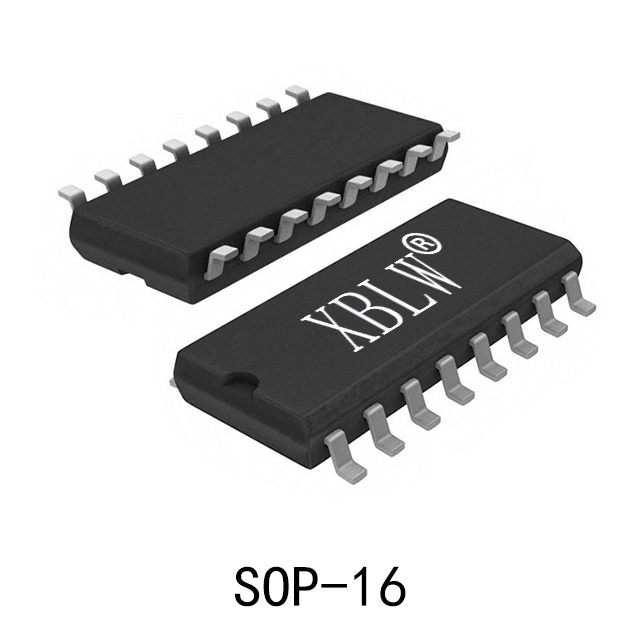

供应商型号: ULN2004ADTR SOP-16
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐  ULN2004ADTR

ULN2004ADTR概述

    电子元器件产品技术手册:ULN2004 7 路达林顿

    1. 产品简介


    ULN2004 是一款由 7 路达林顿结构组成的集成电路芯片,广泛应用于驱动各种负载设备。每路输出电流可达 500mA(峰值电流为 600mA),支持高达 50V 的输出电压。其共发射极结构允许每路独立输出,设计上高度灵活且易于集成。主要用途包括直流电机驱动、LED 显示灯控制、大功率缓冲以及驱动 TTL 和 CMOS 等通用逻辑电路。ULN2004 提供两种封装形式:DIP16 和 SOP16,适用于不同的安装需求。

    2. 技术参数


    以下是 ULN2004 的主要技术参数:
    | 参数 | 规格范围 | 单位 |
    |
    | 输出电压 | 50 | V |
    | 输入电压 | 30 | V |
    | 输出电流(连续) | 500 | mA |
    | 输出电流(峰值) | 600 | mA |
    | 输入电流 | 25 | mA |
    | 封装形式 | DIP16 / SOP16
    其他特性还包括:
    - 每路达林顿晶体管的输入开启电压(Vi(on))为 2.4-3.0V。
    - 输出饱和压降(VCE(sat))典型值为 0.9-1.6V。
    - 集电极-发射极漏电流小于 50μA。

    3. 产品特点和优势


    ULN2004 的核心优势在于其高集成度和多功能性:
    - 高可靠性:每路达林顿晶体管可以承受较大的电流,适合驱动多种负载。
    - 易于使用:内置保护二极管可防止外部电压反向冲击。
    - 广泛应用:支持多种逻辑电路,特别适合需要大量开关控制的应用场景。
    - 封装灵活:提供 DIP 和 SOP 两种封装,方便不同的电路板设计需求。
    这些特点使其成为工业自动化、智能家居、嵌入式系统等领域的重要选择。

    4. 应用案例和使用建议


    应用案例:
    1. LED 控制:使用 ULN2004 驱动多个 LED,实现亮度调节和开关控制。
    2. 直流电机驱动:用于机器人或其他设备的电机控制。
    3. 继电器接口:通过 ULN2004 驱动低电压继电器,简化外围电路设计。
    使用建议:
    - 在大功率应用中,需注意散热问题,建议使用散热片或 PCB 布局优化。
    - 若需要更高的电流输出,可将多路并联使用,但需保证电流均衡分布。
    - 确保输入信号电压高于最低触发电压(2.4V),以避免误触发。

    5. 兼容性和支持


    ULN2004 与主流的微控制器和逻辑电路兼容,适合与 5V TTL 和 CMOS 系统配合使用。深圳芯伯乐公司提供详细的技术支持,包括在线文档下载、样品申请以及客户技术支持热线(4009682003)。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不足 | 检查输入电压是否足够;增加散热措施 |
    | 输入信号无法触发 | 确认输入电压是否达到最低触发要求 |
    | 芯片过热 | 添加散热片或调整布局以优化散热 |

    7. 总结和推荐


    ULN2004 作为一款高性价比的 7 路达林顿集成芯片,凭借其卓越的性能和广泛的适用性,成为众多工程师和设计师的理想选择。它不仅具备高可靠性,还支持多样化的封装形式,满足不同应用场景的需求。强烈推荐在需要多路开关控制或大功率驱动的项目中优先考虑 ULN2004。
    如果您正在寻找一款高效、稳定的驱动芯片,ULN2004 是一个值得信赖的选择。请确保通过深圳芯伯乐官方网站获取最新版本的技术文档,并在实际应用中进行充分验证。
    最终结论:推荐使用
