GT712LBDTR-30A

产品分类: 电流传感器
厂牌: XBLW/芯伯乐
产品描述: 工作电压:4.5V~5.5V电流测量范围:30A,灵敏度mV/A(Typ):66.6,工作温度:-40℃~25℃,高带宽120kHz,ESD(HBM):5KV,隔离电压:2500V
供应商型号: 14M-GT712LBDTR-30A SOP-8
供应商: 云汉优选
标准整包数: 1
XBLW/芯伯乐 电流传感器 GT712LBDTR-30A

GT712LBDTR-30A概述

    XBLW GT712 Hall Current Sensor

    1. 产品简介


    XBLW GT712是一款高精度霍尔效应电流传感器,能够更有效地测量交流(AC)或直流(DC)电流,在工业、消费和通信设备中得到广泛应用。其内部集成了高精度、低噪声线性霍尔电路和低阻抗主电流环路导体。当采样电流流经主电流环时,所产生的磁场会在霍尔电路上感应出相应的电信号,再通过信号处理电路输出电压信号,确保产品的输出严格与被测电流值成比例。

    2. 技术参数


    - 工作电压: 4.5V~5.5V
    - 静态共模输出点: 50% VCC
    - 测量范围: 5A/20A/30A
    - 隔离电压: 2500V
    - 高带宽: 120kHz
    - 输出响应时间: 4μs(典型值)
    - 稳定性: 1.5% @ 25℃~150℃;1% @ -40℃~25℃
    - 低噪声模拟信号路径
    - 强抗干扰能力
    - 对机械应力强抵抗力, 磁场参数不受外部压力影响
    - ESD (HBM): 5kV
    - 工作温度: -40℃~150℃
    - 符合RoHS标准: (EU) 2015 / 863
    - 比例输出,双向电流

    3. 产品特点和优势


    - 高精度和稳定性: 高精度霍尔电路设计,确保在广泛的工作温度范围内仍能保持稳定的性能。
    - 低噪声: 低噪声模拟信号路径有助于减少测量误差,提高数据可靠性。
    - 强抗干扰能力: 可以有效抵御电磁干扰和其他环境因素的影响。
    - 宽测量范围: 可以测量不同范围内的电流,满足多种应用场景需求。
    - 宽工作温度范围: 能够在极端环境下正常工作,适合各种恶劣环境的应用场景。

    4. 应用案例和使用建议


    - 逆变器电流检测: 在逆变器系统中用于实时监测电流状态,提高系统效率。
    - 电机相电流检测(电机控制): 实现精确的电机控制,提高电机运行的稳定性和效率。
    - 光伏逆变器: 监控光伏发电系统的电流状况,保证系统的安全和高效运行。
    - 电池负载测试系统: 测试电池的放电特性,确保电池性能的准确评估。
    - 电流互感器: 替代传统电流互感器,提供更高精度和更广的测量范围。
    使用建议:
    - 在安装过程中要避免物理压力直接作用于传感器,以防影响其精度。
    - 使用时应考虑传感器的工作环境温度,尽量保持在最佳工作温度范围内。

    5. 兼容性和支持


    - 兼容性: 适用于标准的SOP-8封装,与现有电路板兼容良好。
    - 支持: 深圳信博莱电子有限公司提供全面的技术支持和维护服务,包括详细的使用手册和技术文档。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查电源电压是否在正常范围内,并确保所有连接正确无误。

    - 问题2: 传感器出现异常信号。
    - 解决方案: 检查是否有外部干扰源,并尝试屏蔽干扰源或重新布置传感器位置。

    - 问题3: 传感器在高温环境下表现不佳。
    - 解决方案: 确保传感器处于最佳工作温度范围内,并考虑使用散热装置来降低工作温度。

    7. 总结和推荐


    XBLW GT712霍尔电流传感器凭借其高精度、低噪声、宽测量范围和强抗干扰能力,在多个关键应用领域表现出色。产品具有广泛的适用性和较高的市场竞争力,是当前市场上理想的电流检测解决方案。我们强烈推荐将其应用于需要高精度电流测量的各种场合,如逆变器系统、电机控制系统和光伏逆变器等。

GT712LBDTR-30A参数

参数
灵敏度 -
检测电流 -
最大供电电流 -
精度 -
磁类型 -
输出类型 -
响应时间 -
最大工作供电电压 -
最小工作供电电压 -
线性度 -

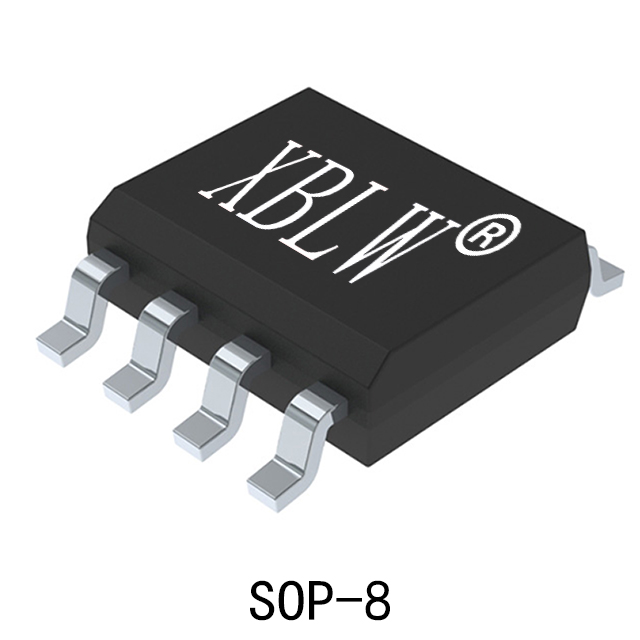

通用封装 SOP-8
