GT4426DTR

产品分类: 栅极电源驱动器
厂牌: XBLW/芯伯乐
产品描述:

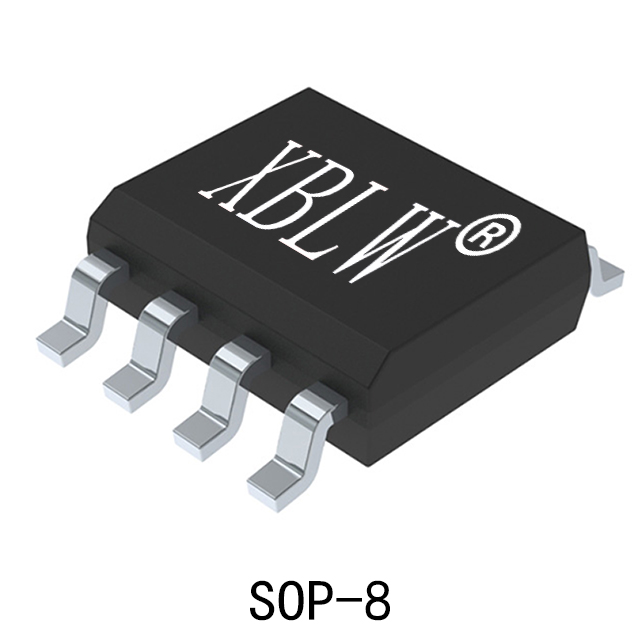

供应商型号: 14M-GT4426DTR SOP-8
供应商: 云汉优选
标准整包数: 1
XBLW/芯伯乐 栅极电源驱动器 GT4426DTR

GT4426DTR概述

    XBLW GT4426 双通道 2A 超高速功率开关驱动器

    产品简介


    XBLW GT4426 是一款高性能的双通道超高速功率开关驱动器,主要用于驱动功率 MOSFET 和 IGBT。该器件在对功率开关的栅极进行充电和放电时,能够保持匹配的上升时间和下降时间,从而确保系统的高效稳定运行。主要应用领域包括电源转换、脉冲发生器、电机控制、D 类开关放大器及各类电力电子产品。

    技术参数


    - 输入电压范围:4.5V ~ 25V
    - 输出峰值电流:2A
    - 最大输入负压:-5V
    - 上升/下降时间:30ns(VCC=18V, CLOAD=100pF)
    - 开通/关断延时:70ns(VCC=18V, CLOAD=100pF)
    - 锁存保护:可承受 0.5A 反向电流
    - 静电放电保护:高达 2.0kV
    - 工作温度范围:-40℃ ~ 125℃
    - 封装形式:SOP-8 / DFN8
    - 电源电流:1mA(逻辑高/低)

    产品特点和优势


    - 高可靠性和安全性:XBLW GT4426 在任何额定功率和电压条件下均具备锁存抵抗能力,并能够承受高达 5V 的噪声尖峰。
    - 高电容负载驱动能力:在 1nF 负载时,开关时间 < 25ns,适用于高频电源等应用。
    - 低输出阻抗:使得输出波形更平稳,尤其适合对电流响应速度有较高要求的场合。
    - 高精度匹配上升/下降时间:确保系统操作的精确度。
    - 广泛的环境适应性:宽温度范围(-40℃ ~ 125℃)提高了器件的适用范围。

    应用案例和使用建议


    XBLW GT4426 广泛应用于各种高频电源、电机控制、DC-DC 转换器等领域。例如,在开关电源设计中,它能够提供高速稳定的栅极驱动,确保 MOSFET 在高频率下可靠运行。使用时,建议在设计时选用较大容值的电解电容以稳定 VCC 电压,并选择低 ESR/ESL 的电容并联使用。输出端口设计时应尽可能靠近 MOSFET 的栅极,以减少信号传输中的延迟。

    兼容性和支持


    XBLW GT4426 支持 SOIC8 和 DFN8 封装,方便不同应用场景的选择。制造商提供详细的技术文档和支持服务,帮助客户更好地理解和使用该器件。此外,制造商还提供了 4009682003 的技术支持热线,随时解答客户的疑问。

    常见问题与解决方案


    - Q: 如何处理反向电流的问题?
    - A: GT4426 具备 0.5A 的锁存保护,即使在较大的反向电流冲击下也能保证安全。若担心长期运行时可能存在的问题,建议添加外部保护电路。
    - Q: 电源电压不稳定怎么办?
    - A: 可以在设计时选用容值较高的电容来稳定电源电压,尤其在高频应用中。此外,也可以并联使用低 ESR/ESL 的陶瓷电容或贴片电容,以进一步提升稳定性。

    总结和推荐


    XBLW GT4426 双通道 2A 超高速功率开关驱动器是一款在高频电源应用中表现出色的高性能器件。其高可靠性、低输出阻抗和广泛的环境适应性使其成为众多应用场景的理想选择。建议在使用时充分了解其技术参数和应用指南,以确保最佳性能。总的来说,这款产品值得推荐给对高速、高可靠性功率驱动有需求的工程师和开发者。

GT4426DTR参数

参数
驱动配置 -
最大高压侧电压-自举 -
最小工作供电电压 -
下降时间 -
输入类型 -
逻辑电压 - VIL,VIH -
最大工作供电电压 -
驱动数量 -
通道类型 -
栅极类型 -
上升时间 -
电流 - 峰值输出(灌入,拉出) -
最大传播延迟时间 -

GT4426DTR厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

GT4426DTR数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 栅极电源驱动器 XBLW/芯伯乐 GT4426DTR GT4426DTR数据手册

GT4426DTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3606
10+ ¥ 2.2218
30+ ¥ 1.983
100+ ¥ 1.4858
3000+ ¥ 1.4302
9000+ ¥ 1.3886
库存: 450
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.36
直接购买
加入购物车
