LM324BDTR

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

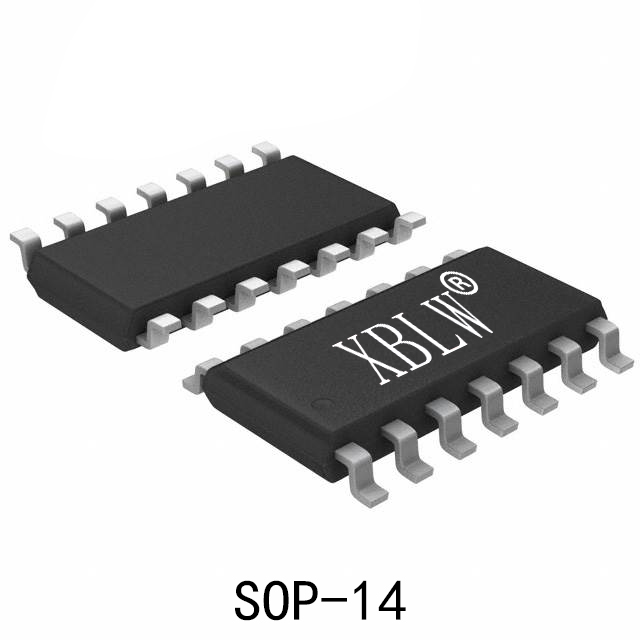

供应商型号: LM324BDTR SOP-14
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐  LM324BDTR

LM324BDTR概述

    XBLW LM324B 四运放集成电路

    产品简介


    XBLW LM324B是一款高性能的四运放集成电路,具有四个独立的运算放大器。该产品广泛应用于音频处理、音调控制系统及其他电子系统。LM324B内部集成相位补偿电路,可以实现音调均衡,使得该芯片在各类音效设计中表现出色。此外,它还具有广泛的工作电压范围和低功耗特性,使其适用于多种应用场景。

    技术参数


    - 工作电压范围:单电源时,Vcc = 3~32V;双电源时,Vcc = ±1.5V~16V
    - 封装类型:DIP-14(功耗720mW),SOP-14(功耗400mW)
    - 极限参数:
    - 电源电压:Vcc ≤ 32V
    - 差动输入电压:VID ≤ 32V
    - 最大输入电压:VIN -0.3 ~ 32V
    - 工作温度范围:0 ~ +70°C
    - 贮存温度范围:-55 ~ +125°C
    - 电特性:
    - 失调输入电压:VIO ≤ ±5mV
    - 输入失调电流:IIO ≤ ±50nA
    - 输入偏置电流:IBA ≤ 250nA
    - 共模输入电压范围:VICM ≤ Vcc-1.5V
    - 共模抑制比:KCMR ≥ 65dB
    - 强信号电压增益:GV ≥ 25V/mV
    - 输出电压范围:Vo ≤ Vcc-1.5V
    - 静态消耗电流:Icc ≤ 3mA (Vcc=30V)
    - 输出拉电流:Io ≤ 35mA
    - 输出灌电流:Io ≤ 13mA

    产品特点和优势


    1. 无需外接相位补偿电路:内置相位补偿电路,减少外部电路的设计复杂度。
    2. 宽工作电压范围:单电源时,3V~32V;双电源时,±1.5V~16V。
    3. 低功耗:DIP封装下,功耗仅为720mW;SOP封装下,功耗降至400mW。
    4. 输入电压范围接近地电平:允许更灵活的输入信号处理。
    5. 高共模抑制比:KCMR≥65dB,保证了优秀的抗干扰能力。

    应用案例和使用建议


    LM324B广泛应用于音效处理系统中,例如音调控制系统和均衡网络。例如,在一个五频率音调控制电路中,LM324B可以用于调节不同频率段的音量。此外,它还可以作为音频前置放大器使用,提升音质表现。
    使用建议:
    1. 电源设计:考虑到功耗和发热,合理选择电源类型(DIP或SOP封装)。
    2. 外围电路:使用内置相位补偿电路,简化外围电路设计。
    3. 热管理:在高温环境下使用时,注意散热设计以确保稳定运行。

    兼容性和支持


    - 兼容性:LM324B具有多种封装形式(DIP-14和SOP-14),方便不同应用场景下的选择。
    - 技术支持:深圳芯伯乐电子有限公司提供技术支持热线(4009682003),随时解答用户的疑问。

    常见问题与解决方案


    1. 问题:输入信号范围不一致
    - 解决办法:检查输入信号范围,确保符合器件的规格要求。
    2. 问题:功耗过高
    - 解决办法:检查电源电压设置,降低电压至合适水平。
    3. 问题:输出电压不稳定
    - 解决办法:检查负载情况,确保负载阻抗满足要求。

    总结和推荐


    综上所述,XBLW LM324B是一款性能优越的四运放集成电路,具备宽泛的工作电压范围、低功耗和高共模抑制比等显著优势。该产品非常适合应用于音效处理和其他需要精密运算放大功能的场合。强烈推荐在需要高性能运算放大器的应用中选用LM324B,能够有效提升系统的稳定性和音质表现。
