L293WS

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

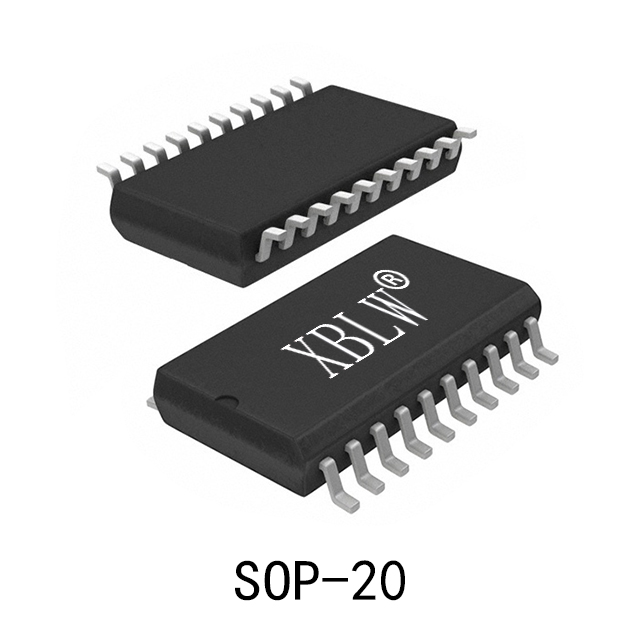

供应商型号: L293WS SOP-20
供应商: 云汉优选
标准整包数: 1000
XBLW/芯伯乐  L293WS

L293WS概述

    XBLW L293D-L293WS Push-Pull Four Channel Driver with Diodes

    1. 产品简介


    XBLW L293D-L293WS 是一款高电压、大电流的四通道驱动器,适用于接收标准DTL或TTL逻辑电平并驱动感性负载(如继电器、电磁阀、直流电机和步进电机)。每个通道都配备了使能输入功能,方便在两个桥接电路中简化使用。此外,每个通道还具有过温保护和内部钳位二极管,使其适合于高达5kHz的开关应用。

    2. 技术参数


    以下是XBLW L293D-L293WS的技术参数和性能指标:
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电流能力(每通道) | IO | - | - | 600 mA | - |
    | 峰值输出电流(非重复性) | IO(峰值) | - | - | 1.2 A | - |
    | 输入低电压 | VIIL | VIL=1.5V | -0.3 | 1.5 | V |
    | 输入高电压 | VIH | VIH=2.3V,VS<7V | 2.3 | VS | V |
    | 逻辑“0”输入电压 | VIIL | - | -0.3 | 1.5 | V |
    | 启用低电压 | VENL | - | -0.3 | 1.5 | V |
    | 启用高电压 | VENH | VS≤7V | 2.3 | VS | V |
    | 饱和电压(源输出) | VCE(sat)H | IO=-0.6A | 1.4 | 1.8 | V |
    | 饱和电压(沉输出) | VCE(sat)L | IO=+0.6A | 1.2 | 1.8 | V |
    | 模块热阻 | Rthj-pins | - | - | 14 | ℃/W |

    3. 产品特点和优势


    - 高性能:每通道可提供高达600mA的输出电流能力,峰值输出电流为1.2A(非重复性)。
    - 高可靠性:过温保护和内部钳位二极管确保稳定运行。
    - 多功能性:每个通道配备使能输入,简化两桥电路设计。
    - 抗噪声能力强:逻辑“0”输入电压可达1.5V(高噪声环境下依然稳定)。
    - 广泛适用性:适用于开关频率高达5kHz的应用场景。

    4. 应用案例和使用建议


    XBLW L293D-L293WS广泛应用于各种电动机驱动、继电器控制、电磁阀驱动等领域。例如,在一个典型的电动机控制系统中,可以使用L293D-L293WS来驱动不同类型的电动机。为了提高系统的可靠性和稳定性,建议在设计时考虑散热问题,尤其是在高负载条件下,需要增加外部散热片以提高热管理效果。

    5. 兼容性和支持


    XBLW L293D和L293WS采用不同的封装形式,L293D为DIP-16封装,L293WS为SOP-20封装。两种型号均支持标准DTL或TTL逻辑电平,可与其他标准电子元器件轻松集成。厂商提供全面的技术支持和服务,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    1. 问题:系统无法启动。
    - 解决方案:检查电源电压是否符合要求,确保所有连接正确无误。
    2. 问题:输出电流不稳定。
    - 解决方案:确认负载是否合适,检查是否有短路情况发生,适当增加散热措施。
    3. 问题:系统出现过温报警。
    - 解决方案:增加散热措施,检查是否安装了足够的散热片,或改进通风条件。

    7. 总结和推荐


    XBLW L293D-L293WS是一款功能强大且可靠的四通道驱动器,具备出色的电流处理能力和高可靠性。它非常适合用于电动机驱动、继电器控制和其他需要高电流和高频率的应用场合。我们强烈推荐使用这款产品,并希望您在实际应用中获得满意的效果。
    如果您有任何疑问或需要进一步的支持,请联系我们的技术支持热线:4009682003。

L293WS参数

参数
电机类型 - AC,DC -
功能 -
工艺 -
电机类型 -
功率 -
最大工作供电电压 -
最小工作供电电压 -
电压 - 负载 -
拓扑 -
额定电流 -
接口类型 -

L293WS厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

L293WS数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 XBLW/芯伯乐 L293WS L293WS数据手册

L293WS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.4238
2000+ ¥ 1.4001
3000+ ¥ 1.3645
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1423.8
直接购买
加入购物车
