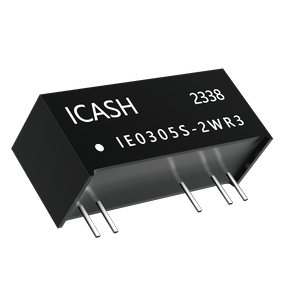

IE0305S-2WR3

产品分类: DC-DC模块
厂牌: ICASH/微高电子
产品描述:
供应商型号: SG-IE0305S-2WR3
供应商: 云汉优选
标准整包数: 1
ICASH/微高电子 DC-DC模块 IE0305S-2WR3

IE0305S-2WR3概述


    产品简介


    本技术手册涵盖的是ICASH系列的DC-DC转换器,型号包括IE0505S-2WR3、IE0509S-2WR3、IE0512S-2WR3、IE0515S-2WR3、IE1205S-2WR3、IE1209S-2WR3、IE1212S-2WR3、IE1215S-2WR3、IE2405S-2WR3、IE2409S-2WR3、IE2412S-2WR3和IE2415S-2WR3。这些转换器广泛应用于通信设备、工业自动化、医疗仪器等领域,具备高效率和良好的电磁兼容性(EMC),是现代电子系统不可或缺的关键部件。

    技术参数


    以下是这些转换器的主要技术参数:
    - 输入电压范围:
    - 5V型号:4.75~5.25V
    - 9V型号:8.8~9.6V
    - 12V型号:11.4~12.6V
    - 15V型号:14.4~15.6V
    - 24V型号:22.8~25.2V
    - 输出电压:
    - ±5V、±9V、±12V、±15V、±20V
    - 输出电流:
    - 最大输出电流为100mA
    - 纹波和噪声:
    - 在20MHz带宽内,纹波和噪声典型值为±12mVp-p
    - 工作温度范围:
    - 工作温度范围为-40°C至85°C
    - 绝缘耐压:
    - 绝缘耐压等级达到1500VDC/min
    - 功率耗散:
    - 最大功率耗散为2W
    - 尺寸:
    - 尺寸为27.50×9.50×12.00mm

    产品特点和优势


    1. 高可靠性:通过严格的绝缘耐压测试,确保在高压环境下稳定运行。
    2. 低纹波噪声:采用先进的电源设计,确保输出电压纹波和噪声低于±12mVp-p,满足高性能应用需求。
    3. 高效率:转换效率高达85%,减少能量损失,延长系统使用寿命。
    4. 宽工作温度范围:在极端环境中仍能保持稳定的性能表现,适用于各种恶劣环境。
    5. 兼容性强:广泛兼容各类输入电压,可轻松集成到现有系统中。

    应用案例和使用建议


    应用案例
    这些DC-DC转换器常用于通信设备、工业控制、医疗仪器和车载系统中。例如,在通信设备中,它们用于稳压供电,保证设备正常运行;在工业控制领域,它们可以提供稳定的直流电源,保证系统的稳定性。
    使用建议
    - 合理选型:根据具体应用场景选择合适的输入电压范围和输出电压。
    - 散热管理:确保散热良好,避免长时间满载工作导致过热。
    - EMC设计:参考推荐的电路设计(如图3所示),优化PCB布局,确保良好的电磁兼容性。

    兼容性和支持


    - 兼容性:该系列产品与多种电子元器件和设备兼容,可在广泛的电压范围内灵活配置。
    - 支持和维护:ICASH提供全面的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助和指导。

    常见问题与解决方案


    1. Q:纹波和噪声过高?
    - A:检查PCB布局和元件选择,确保接地线足够粗,并优化电容滤波电路。
    2. Q:过热现象严重?
    - A:检查散热设计,适当增加散热片或改善空气流通条件。
    3. Q:输入电压不稳定?
    - A:使用稳定的电源输入,并在输入端加入滤波电容以减小输入纹波。

    总结和推荐


    这些DC-DC转换器凭借其出色的性能和稳定性,在众多应用中表现出色。我们强烈推荐这些转换器用于需要高可靠性和稳定性的场合。ICASH公司提供了一流的产品和支持服务,使其成为值得信赖的选择。如果您需要一个高效率、高稳定性的DC-DC转换器来保障您的系统运行,ICASH系列无疑是最佳选择。无论是在研发阶段还是生产过程中,ICASH都会为您提供强有力的支持。因此,推荐使用ICASH系列DC-DC转换器。

IE0305S-2WR3参数

参数
输入电压最小值 -
输出电压 -
转换效率 -
输出方式 -
输出总功率 -
特性 -
输入电压最大值 -
输出电压组数 -
类型 -
散热方式 -
开关频率 -
输出电流最大值 -
最大容性负载 -

IE0305S-2WR3厂商介绍

ICASH公司是一家领先的金融科技企业,专注于提供创新的支付解决方案和数字货币服务。公司主营产品包括:

1. 支付处理服务:提供在线支付、移动支付和POS机支付等多种支付方式,满足不同商户和消费者的需求。
2. 数字货币交易:支持多种数字货币的交易和兑换,为用户提供便捷的数字资产流通渠道。
3. 区块链技术应用:利用区块链技术提高支付安全性和透明度,同时探索其在供应链管理、智能合约等领域的应用。

ICASH的优势在于:

- 技术创新:持续投入研发,采用最新的技术提升产品和服务的竞争力。
- 安全性:严格的安全措施和合规性,保护用户资金和信息安全。
- 用户体验:优化用户界面和操作流程,提供流畅、便捷的用户体验。
- 全球网络:广泛的国际合作伙伴网络,支持跨国支付和货币兑换。

ICASH致力于通过其产品和服务,推动全球金融科技的发展,为用户提供更高效、更安全的支付和数字货币服务。

IE0305S-2WR3数据手册

厂牌 PDF简要描述 下载
ICASH/微高电子 DC-DC模块 ICASH/微高电子 IE0305S-2WR3 IE0305S-2WR3数据手册

IE0305S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
