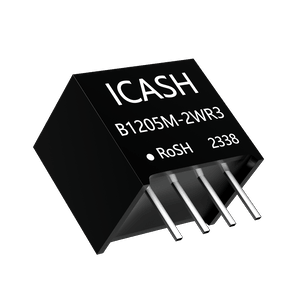

ICASH/微高电子 DC-DC模块 B1205M-2WR3

B1205M-2WR3概述

    高质量文章:电子元器件技术手册解读

    1. 产品简介


    产品名称:ICASH BXXXXM-2WR3系列模块电源
    产品类型:DC-DC转换模块电源
    主要功能:将输入直流电压转换为稳定输出的直流电压,具有高效率和小型化设计。
    应用领域:广泛应用于通信设备、工业自动化控制、车载电子、医疗设备、智能家居等领域。

    2. 技术参数


    以下是产品的主要技术规格和性能参数:
    | 参数 | 值 |

    | 输入电压范围 | 5V, 12V, 15V, 24V |
    | 输出电压精度 | ±2% |
    | 输出电压范围 | 3.3V, 5V, 9V, 12V, 15V |
    | 输出功率 | 2W |
    | 工作温度范围 | -40°C至+85°C |
    | 冷却方式 | 自然冷却 |
    | 电气隔离强度 | 1500VDC/min |
    | 绝缘电阻 | ≥1000MΩ |
    | EMC认证 | CISPR32/EN55032 CLASS B |
    | 纹波噪声(峰峰值)| ≤2% |

    3. 产品特点和优势


    - 高效能转换:具备高效的能量转换能力,能够满足多种应用场景需求。
    - 高可靠性:采用先进的工艺和技术,确保长时间稳定运行。
    - 紧凑设计:体积小巧,适合空间受限的应用场合。
    - 宽工作温度范围:适应恶劣环境下的稳定工作。
    - 电磁兼容性:通过CISPR32/EN55032 CLASS B认证,有效抑制电磁干扰。
    - 高绝缘等级:提供较高的电气隔离强度,保证安全性。

    4. 应用案例和使用建议


    应用案例:
    该产品可广泛应用于通信基站、工控设备、车载导航系统、医疗仪器等领域。例如,在车载电子系统中,BXXXXM-2WR3能够有效地将汽车电池的电压转换为稳定的直流电,为车内设备供电。
    使用建议:
    - 在选择输入电压时,需根据具体应用要求确认输入电压范围是否符合产品规格。
    - 输出端需正确连接电容以减少纹波噪声,建议在输出端连接10uF/16V或更大容量的电容。
    - 若用于高温或低温环境,需考虑散热措施,如加装散热片或降低负载。

    5. 兼容性和支持


    兼容性:
    - 该产品支持标准SMD贴片封装,易于集成到现有电路板中。
    - 支持广泛的输入输出电压组合,满足多样化的系统设计需求。
    厂商支持:
    厂商提供详尽的技术文档和支持服务,包括安装指南、应用笔记和售后服务热线,确保用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内;检查输出端电容是否接好。 |
    | 设备运行过程中出现过热现象 | 适当增加散热措施,降低负载电流。 |
    | 输出纹波噪声过大 | 检查输入端和输出端的滤波电容是否符合要求。 |

    7. 总结和推荐


    综合评估:
    ICASH BXXXXM-2WR3系列模块电源凭借其高效能转换、高可靠性和紧凑设计,成为一款极具竞争力的产品。其在多个行业中的广泛应用证明了其卓越的性能和实用性。
    推荐意见:
    我们强烈推荐此产品用于需要高效率和稳定性的小型化电子系统中。无论是通信、工业还是汽车领域,BXXXXM-2WR3都能提供出色的性能表现和可靠的支持。
    这篇文章全面介绍了ICASH BXXXXM-2WR3系列模块电源的技术特性和应用价值,为读者提供了详尽的信息参考。
