QBVW025A0B61-HZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*11.7mm
供应商型号: SG-QBVW025A0B61-HZ
供应商: 国内现货
标准整包数: 1

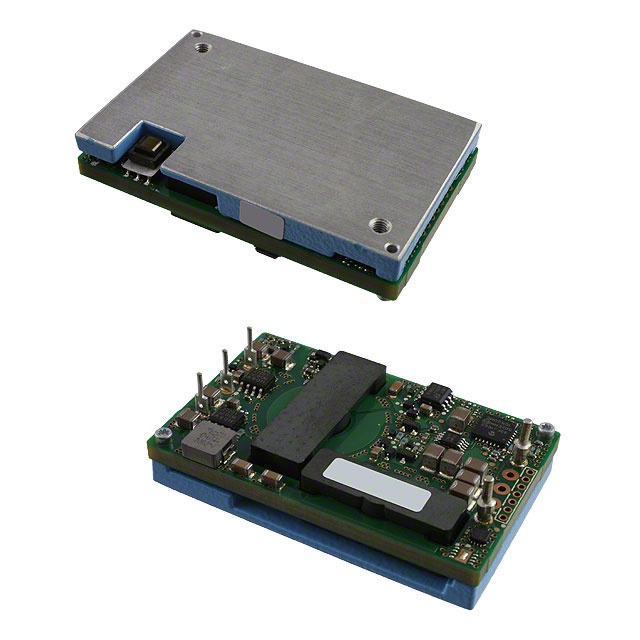

OMNION POWER DC-DC稳压器 QBVW025A0B61-HZ

QBVW025A0B61-HZ概述

    QBVW025A0B Barracuda® Series DC-DC Converter Power Module



    1. 产品简介



    QBVW025A0B Barracuda® 系列是专为分布式电源架构和中间总线电压应用设计的高性能 DC/DC 转换器模块。它们能够在宽输入电压范围内(36V 至 75Vdc)提供高达 25A 的输出电流,特别适用于服务器、存储设备、网络设备以及需要精密输出电压的风扇组件等。通过采用数字控制、同步整流技术和全面受控拓扑结构,这些转换器达到了超过 96% 的效率,使得许多应用无需额外散热装置。


    2. 技术参数



    - 输入电压范围: 36Vdc 至 75Vdc
    - 最大输入电流: 9Adc (当 VIN=0V 至 75V, IO=IO, max)
    - 输出电压: 12.0Vdc, 25.0A, 300W 输出
    - 效率: 96.0% (100% 输出负载时); 95.5% (40% 至 100% 输出负载时)
    - 负载调节: 无选项(±0.2%); 有选项(±0.5%)
    - 过压保护: 无选项(14.5Vdc 至 17.0Vdc); 有选项(输出电压设置点 ±2.5V 或 ±5.0V)
    - 工作温度范围: -40°C 至 85°C
    - 尺寸: 58.4 mm x 36.8 mm x 11.7 mm
    - 重量: 47.4g (无基板) / 66.4g (带基板)


    3. 产品特点和优势



    QBVW025A0B 转换器的主要特点包括:
    - 符合 RoHS 和 REACH 指令
    - 高效 (>95.5%) 且稳定的性能
    - 紧凑的 DOSA 标准化封装
    - 精密的输出电压调节
    - 强大的电磁干扰抑制能力
    - 内置过流、过压和过温保护
    - 宽泛的工作温度范围

    这些特点使得该转换器在市场上具有很强的竞争力,能够满足不同应用领域的高要求。


    4. 应用案例和使用建议



    QBVW025A0B 主要应用于分布式电源架构、中间总线电压系统、服务器和存储设备以及以太网供电 (PoE) 设备中。根据手册中的典型曲线图,我们可以看到该转换器在启动和负载变化时表现出良好的动态响应和稳定性。

    使用建议:
    - 在设计电路时,确保输入电压稳定,避免电压波动影响效率。
    - 对于需要高功率的应用,可以考虑并联多个模块来提高输出能力。
    - 使用合适的输入电容和过滤器,以确保系统的稳定性。


    5. 兼容性和支持



    QBVW025A0B 具有良好的兼容性,可与其他标准电源设备配合使用。此外,制造商提供全面的技术支持和维护服务,确保客户能够在使用过程中获得帮助和支持。


    6. 常见问题与解决方案



    常见问题及解决方法如下:
    - 输入电压过高导致保护:检查并调整输入电压至规定范围内。
    - 输出电压不稳定:确认输出负载范围符合要求,检查连接线路和电容器件。
    - 温度过高:确保良好散热,检查是否需要加装散热片。


    7. 总结和推荐



    QBVW025A0B Barracuda® 系列转换器凭借其高效率、宽输入电压范围和卓越的稳定性,非常适合多种高要求的应用场景。其紧凑的封装和多样化的配置选项使其成为服务器、网络设备和存储系统中的理想选择。强烈推荐给需要高性能 DC/DC 转换器的客户。

QBVW025A0B61-HZ参数

参数
开关频率 -
最小输出电压 -
最小输入电压 36V
输出类型 -
最大输入电压 75V
功能 -
最大输出电压 12V
输出数量 1
同步整流器 -
拓扑 -
长*宽*高 58.4mm*36.8mm*11.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

QBVW025A0B61-HZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QBVW025A0B61-HZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QBVW025A0B61-HZ QBVW025A0B61-HZ数据手册

QBVW025A0B61-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
