QSVW050A0B41-PHZ

产品分类:
厂牌: OMNION POWER
产品描述:
供应商型号: SG-QSVW050A0B41-PHZ
供应商: 国内现货
标准整包数: 1
OMNION POWER  QSVW050A0B41-PHZ

QSVW050A0B41-PHZ概述

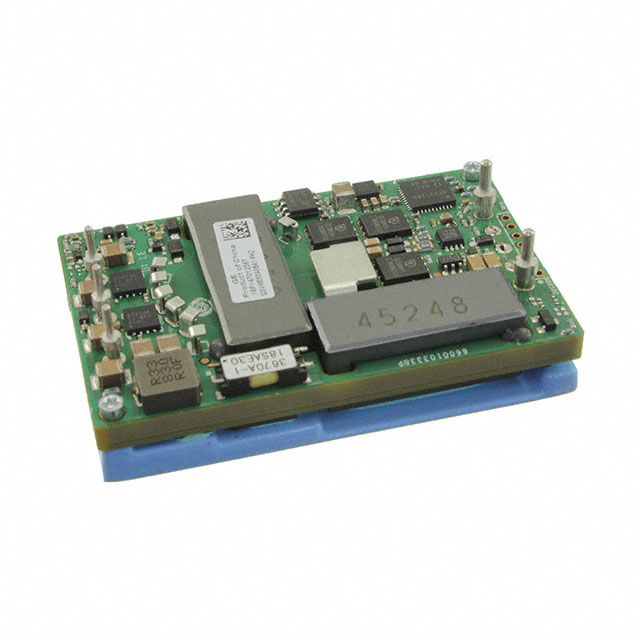

    QSD(V)W050A0B Barracuda III Series DC-DC Converter Power Modules

    1. 产品简介


    QSD(V)W050A0B Barracuda III 系列直流到直流(DC-DC)转换器是新一代电源模块,设计用于支持中间总线应用以及需要紧输出电压调节的其他应用。这些模块可以从36至75Vdc输入电压范围内运行,并提供高达50A的输出电流,输出功率最高可达600W。根据选项的不同,可以支持模拟控制接口或数字通信接口。

    2. 技术参数


    - 输入电压范围:36-75Vdc
    - 输出电压范围:9.6Vdc 至 13.2Vdc
    - 最大输入电流:19A
    - 最大输出电流:50A
    - 效率:峰值效率达到96%,负载变化范围55%至100%时效率高于95.6%
    - 宽输入电压范围:36-75Vdc
    - 工作温度范围:-40°C 至 85°C
    - 过流保护:高达60A
    - 过压保护:最大输出电压偏离默认值±0.5V
    - 隔离电压:2250Vdc
    - 频率:150kHz
    - 输出电容范围:470μF 至 20,000μF(D版本)
    - 封装尺寸:58.4 mm x 36.8 mm x 13.7 mm(最大)

    3. 产品特点和优势


    QSD(V)W050A0B的主要优势包括:
    - 高效率:峰值效率为96%,并且在55%至100%的输出范围内保持超过95.6%的效率。
    - 宽输入电压范围:36-75Vdc,适应多种应用场景。
    - 数字控制和通信接口:支持PMBus标准,便于系统集成和远程监控。
    - 坚固的设计:采用同步整流技术和全调节控制拓扑,降低功耗,减少对外部散热片的需求。
    - 多功能性:支持多种选项,如负远程开启/关闭逻辑、“-P”主动下垂负载均衡等功能。

    4. 应用案例和使用建议


    - 分布式电源架构:适合需要多路低电压的应用,如服务器和存储系统。
    - 以太网供电(PoE):适用于需要通过以太网供电的应用,如网络设备。
    - 工业系统:特别适合要求紧输出电压的应用,如风扇组件。
    使用建议:
    - 确保模块连接到低阻抗源,最好使用电解电容器来确保稳定性。
    - 使用外部输入电容时,确保电容容量合适,特别是在快速开关周期下。

    5. 兼容性和支持


    - 支持多种行业标准,如ANSI/UL# 62368-1和CAN/CSA C22.2 No. 62368-1,以及符合基本绝缘等级的EN62368-1标准。
    - 厂商提供详细的PMBus接口规范和技术支持,确保模块在系统中的高效集成。

    6. 常见问题与解决方案


    - 过载保护触发:检查负载是否超过了规定的最大电流,调整负载或增加外部保护电路。
    - 输出电压不稳定:检查输入电压是否稳定,调整输入滤波电容,确保正确的输入源阻抗。
    - 温度过高警告:检查模块的散热条件,增加散热措施或调整环境温度。

    7. 总结和推荐


    QSD(V)W050A0B Barracuda III 系列转换器在效率、灵活性和可靠性方面表现出色,非常适合分布式电源系统、服务器和存储应用以及以太网供电等应用场景。对于需要高可靠性和稳定性的场合,我们强烈推荐使用此产品。

QSVW050A0B41-PHZ参数

参数
包装方式 托盘

QSVW050A0B41-PHZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QSVW050A0B41-PHZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER OMNION POWER QSVW050A0B41-PHZ QSVW050A0B41-PHZ数据手册

QSVW050A0B41-PHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
