QSDW050A0B41-PHZ

产品分类:
厂牌: OMNION POWER
产品描述:
供应商型号: 894-QSDW050A0B41-PHZ
供应商: Mouser
标准整包数: 1

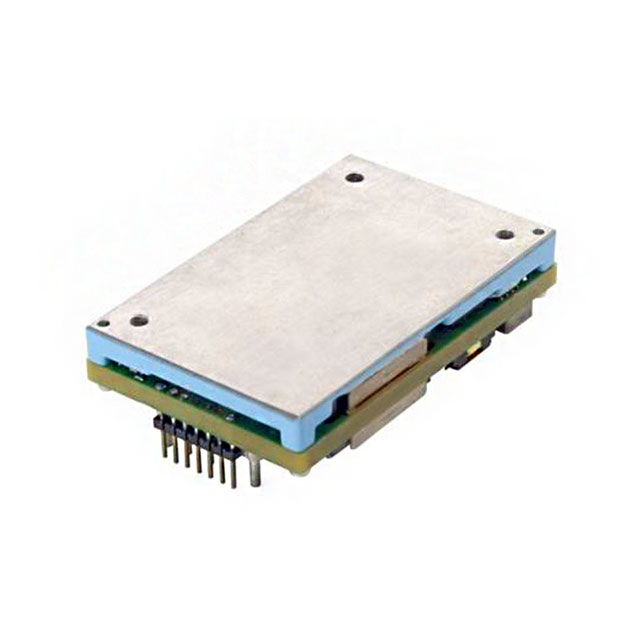

OMNION POWER  QSDW050A0B41-PHZ

QSDW050A0B41-PHZ概述


    产品简介


    QSD(V)W050A0B Barracuda III系列 DC-DC转换器模块 是新一代的DC/DC电源模块,设计用于中间总线应用及其他需要紧致输出电压调节的应用场合。这些模块提供广泛的输入电压范围(36至75V直流),并能输出高达50A电流,最大输出功率为600瓦。该系列有两种版本:“D”版本具有数字通信接口,而“V”版本则具有标准控制接口。

    技术参数


    输入电气规格
    - 输入电压范围: 36-75Vdc
    - 最大输入电流: 19A (当VIN=0V至75V,IO=IO, max)
    - 输入空载电流: 160mA (VIN=VIN, typ,IO=0,模块启用)
    - 输入待机电流: 30mA (VIN=VIN, typ,模块禁用)
    - 外部输入电容: 100μF (标准)
    - 瞬态冲击: 1A²s (用于保险丝选择)
    输出电气规格
    - 输出电压设置点 (默认): 12.00V (可通过PMBus调整)
    - 最大输出电压漂移: 11.63V 至 12.37V
    - 输出调节率 (输入电压范围36V至75V): ±0.2%
    - 最大效率: 96% (48V输入时)
    - 最大输出电流: 50A
    - 纹波和噪声 (在额定输出电流下):
    - RMS: 70mV
    - 峰峰值: 200mV

    产品特点和优势


    - 高效节能: 峰值效率达到96%,并且在较宽的负载范围内维持高效率。
    - 坚固耐用: 设计考虑到了宽温范围(-40°C至85°C)和长寿命。
    - 数字通信能力: 支持PMBus协议,便于系统集成。
    - 精确保护: 具有过电流、过电压及过温保护机制,确保系统安全运行。
    - 远程监控: 可通过PMBus接口进行实时监测和调整。

    应用案例和使用建议


    应用案例
    - 分布式电源架构: 在数据中心和服务器环境中,Barracuda III系列非常适合中间总线电压的应用。
    - 服务器和存储应用: 为高端服务器提供稳定的电源支持。
    - 网络设备: 包括PoE(以太网供电)应用。
    - 风扇系统和其他需要精确电压调节的系统: 确保设备稳定运行。
    使用建议
    - 热管理: 为了保证长期可靠的运行,需配备足够的冷却措施,如散热片或强制风冷。
    - 布局建议: 避免将铜区域放置在模块底部直接下方,防止干扰信号。
    - 软启动: 根据实际需求调整软启动时间和上升时间,以确保平稳启动。

    兼容性和支持


    - 兼容性: 支持标准DOSA封装,可轻松集成到现有系统中。
    - 厂商支持: 提供全面的技术支持和产品文档,确保客户可以顺利部署和维护。

    常见问题与解决方案


    问题1: 启动过程中输出电压不稳
    解决方案: 检查输入电压是否符合要求,确认是否有足够输入电容以减小瞬态冲击。
    问题2: 过温故障
    解决方案: 确保良好的散热措施,必要时增加散热片或加大空气流通量。
    问题3: 输出电流不足
    解决方案: 检查负载连接情况,确认输入电压和电流是否满足要求,适当调整外部输出电容。

    总结和推荐


    综上所述,QSD(V)W050A0B Barracuda III系列DC-DC转换器凭借其高效的能量转换能力和强大的保护机制,在各种应用中表现优异。 它特别适合需要高度可靠和精密控制电源的应用,如数据中心和服务器环境。对于那些对电源质量有严格要求的项目,强烈推荐使用这一系列产品。

QSDW050A0B41-PHZ参数

参数
包装方式 托盘

QSDW050A0B41-PHZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QSDW050A0B41-PHZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER OMNION POWER QSDW050A0B41-PHZ QSDW050A0B41-PHZ数据手册

QSDW050A0B41-PHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 127.4292 ¥ 1076.7767
5+ $ 126.4248 ¥ 1068.2896
10+ $ 125.4204 ¥ 1059.8024
24+ $ 111.4995 ¥ 942.1708
48+ $ 109.578 ¥ 925.9341
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1076.77
