JNCW016A0R641Z

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 28V 75V 36V 通孔安装 60.7mm*57.7mm*12.7mm
供应商型号: SG-JNCW016A0R641Z
供应商: 国内现货
标准整包数: 1
OMNION POWER DC-DC稳压器 JNCW016A0R641Z

JNCW016A0R641Z概述

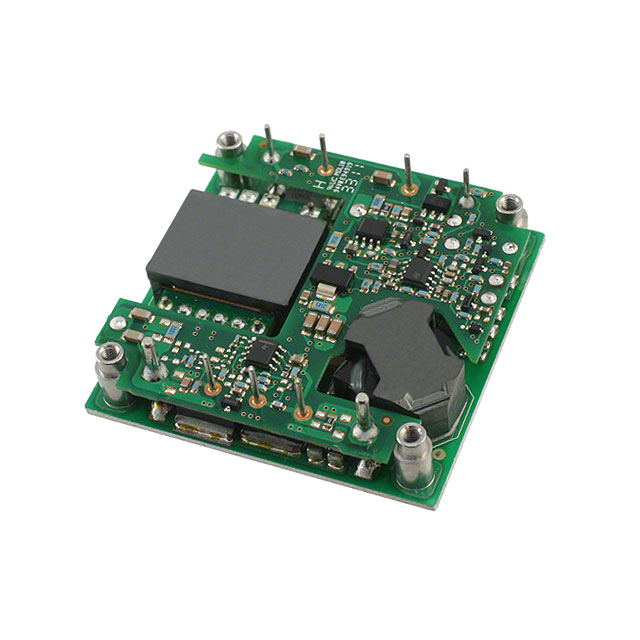

    JNCW016A0R Orca Series DC-DC Converter Power Modules

    产品简介


    JNCW016A0R属于Orca系列,是新一代隔离型、高效率的直流-直流转换器模块。该产品设计用于提供高达16A直流输出电流,在28Vdc的标称输出电压下工作。它采用行业标准的DOSA兼容半砖外形尺寸,适合于高压和高功率应用场合。该模块具有经过螺纹穿孔的设计,允许方便安装或增加散热片以适应高温应用。输出端完全与输入端隔离,可灵活配置极性并进行接地连接。JNCW016A0R广泛应用于射频功率放大器、无线网络和交换网络等领域。

    技术参数


    以下是JNCW016A0R的主要技术规格和技术参数:
    - 输入电压范围:36Vdc至75Vdc(2:1输入电压范围)
    - 输出电压:27.5Vdc至28.5Vdc(可调范围16.0Vdc至35.2Vdc)
    - 最大输入电流:14.0Adc
    - 最大输出电流:16.0Adc
    - 开关频率:175kHz(恒定)
    - 效率:最高达93.5%
    - 纹波和噪声:峰峰值200mV
    - 工作温度范围:-40°C 至 100°C
    - 存储温度范围:-55°C 至 125°C
    - 隔离电压:输入到壳体、输入到输出、输出到壳体分别为1500Vdc和500Vdc

    产品特点和优势


    JNCW016A0R拥有诸多显著特点和优势,使其在市场上具有强大的竞争力:
    - 高功率密度:166W/in³
    - 高效率:在全负载情况下效率可达93.5%
    - 远程感应:有效减小分布损失,通过调节远程感应连接点的电压来实现
    - 兼容性:符合行业标准的半砖脚位设计
    - 低输出纹波和噪声:输出纹波和噪声低至55mVrms
    - 过温保护和自动重启:具备过温保护功能,一旦过温,自动重启直到故障条件得到纠正
    - 短路保护:短路情况下,输出会立即关闭,恢复后可重新启动

    应用案例和使用建议


    JNCW016A0R可应用于多种应用场景,例如射频功率放大器、无线网络、交换网络等。实际使用中需要注意以下几点建议:
    - 在低温环境下启动时,根据环境温度选用合适容量的外部电容,确保模块稳定运行。
    - 使用高ESR值的输出电容器可能会影响模块的稳定性,建议使用低ESR的电容器。
    - 确保使用适当的输入保险丝以防止过流。

    兼容性和支持


    JNCW016A0R与多数设备兼容,尤其是遵循DOSA标准的半砖封装产品。OmniOn Power公司提供了全面的支持和维护服务,用户可以随时获取技术支持。

    常见问题与解决方案


    - 启动时纹波过大:增加外部电容至440µF。
    - 无法正确控制输出:检查远程感应接线,确保没有断开或接触不良的情况。
    - 输出过压保护启动:检查输出端连接,确认无异常电压。

    总结和推荐


    JNCW016A0R是一款高性能、高可靠性的DC-DC转换器,适用于各种高功率应用场合。其优越的性能、高度的灵活性以及广泛的适用范围使其成为业界理想的选择。综上所述,强烈推荐使用JNCW016A0R Orca系列DC-DC转换器模块。

JNCW016A0R641Z参数

参数
最小输出电压 -
最大输出电压 28V
输出数量 1
输出类型 -
同步整流器 -
开关频率 -
拓扑 -
最小输入电压 36V
最大输入电压 75V
功能 -
长*宽*高 60.7mm*57.7mm*12.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 散装

JNCW016A0R641Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

JNCW016A0R641Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER JNCW016A0R641Z JNCW016A0R641Z数据手册

JNCW016A0R641Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
