首页  >  产品百科  >  PJT004A0X43-SRZ

PJT004A0X43-SRZ

产品分类:
厂牌: OMNION POWER
产品描述:
供应商型号: SG-PJT004A0X43-SRZ
供应商: 国内现货
标准整包数: 1

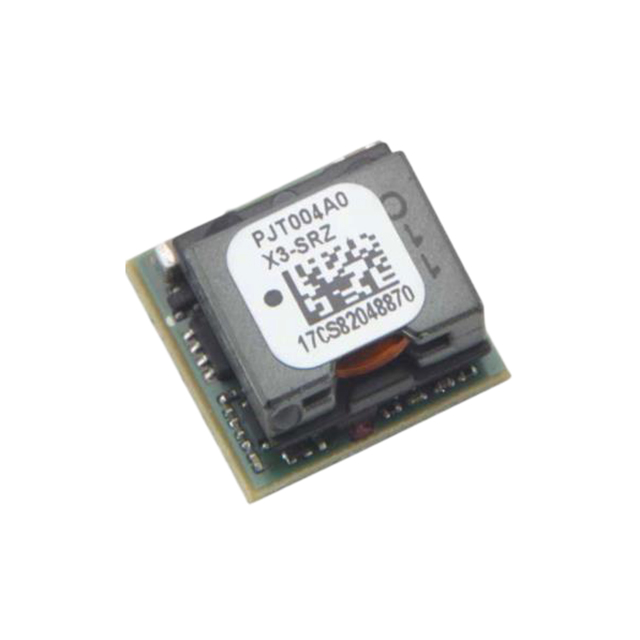

OMNION POWER  PJT004A0X43-SRZ

PJT004A0X43-SRZ概述

    4A Digital PicoDLynxII™: Non-Isolated DC-DC Power Modules

    产品简介


    4A Digital PicoDLynxII™ 是一种非隔离式直流到直流转换器,由OmniOn power Inc.制造。该模块可以提供高达4A的输出电流,并能够在广泛的输入电压范围内(4.5Vdc至14.4Vdc)运行。输出电压可以通过外部电阻器和PMBus™控制进行编程调节,范围为0.51Vdc至5.5Vdc。这款电源模块特别适用于分布式电力架构、中间总线电压应用、电信设备、服务器和存储设备、网络设备以及工业设备。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 4.5Vdc-14.4Vdc|
    | 输出电压范围 | 0.51Vdc-5.5Vdc|
    | 输出电流 | 4A |
    | 效率 | 最高可达94.6% |
    | 开关频率 | 500 kHz |
    | 工作温度范围(标准) | -40°C 至 85°C |
    | 工作温度范围(加固) | -40°C 至 105°C|
    | 输入启动瞬态电流 | 1 A |
    | 输出纹波和噪声 | 17 mVpp |
    | 转换效率曲线 | 见图3-图36 |

    产品特点和优势


    - 数字接口: 支持PMBus™协议,实现精确控制和监测。
    - 远程开关控制: 通过远程On/Off信号进行开关控制。
    - 可调环路: 允许用户优化动态响应,减少输出电容,降低成本和PCB面积。
    - 高效率: 在不同输出电压下的效率最高可达94.6%。
    - 宽输入电压范围: 支持4.5Vdc至14.4Vdc的输入电压。
    - 低纹波和噪声: 输出纹波和噪声极低,最大峰值至峰值为17mV。
    - 小尺寸设计: 模块尺寸仅为12.2mm x 12.2mm x 7.5mm。
    - 高可靠性: 通过RoHS、REACH、IPC-9592等认证。

    应用案例和使用建议


    应用案例:
    - 电信设备: 在高可靠性的电信设备中提供稳定可靠的电源。
    - 服务器和存储设备: 用于数据中心服务器和存储系统,确保高效且稳定的电源供应。
    - 工业设备: 在工业环境中提供稳定可靠的电源支持。
    使用建议:
    - 为了保证最佳的启动性能和稳定的工作状态,建议在连接外部电容时使用Tunable LoopTM功能,以优化动态响应。
    - 确保输入源的低交流阻抗,避免高感性负载导致的不稳定现象。
    - 根据实际需求调整输出电压和电流,以达到最优性能。

    兼容性和支持


    该产品兼容铅免费或锡铅再流焊环境(Z-版本),并且支持PMBus™协议。制造商提供了全面的技术支持和维护服务,包括详尽的文档和指导手册,以及故障排查指南。

    常见问题与解决方案


    - Q: 启动时输出电压波动较大
    - A: 可能是由于输入电压波动或者负载变化引起的。检查输入电压稳定性并增加输出电容以减少波动。

    - Q: 温度保护触发
    - A: 可能是因为工作环境温度过高或内部温度传感器故障。检查环境温度并确保模块散热良好,必要时更换温度传感器。

    - Q: 输出电流不稳定
    - A: 检查负载是否过重或电路是否存在问题。适当减小负载或重新布局电路以提高稳定性。

    总结和推荐


    综上所述,4A Digital PicoDLynxII™ 非常适合于需要高效率、宽输入电压范围和灵活控制的应用场合。其独特的功能和优势使其在市场上具备很强的竞争力。我们强烈推荐这一款高效的非隔离式直流到直流转换器,尤其适用于电信、服务器、存储、网络和工业设备领域。

PJT004A0X43-SRZ参数

参数
包装方式 卷带包装

PJT004A0X43-SRZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

PJT004A0X43-SRZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER OMNION POWER PJT004A0X43-SRZ PJT004A0X43-SRZ数据手册

PJT004A0X43-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 138.09
20+ ¥ 120.83
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 138.09
直接购买
加入购物车
