首页  >  产品百科  >  EHHD020A0F41-HZ

EHHD020A0F41-HZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 3.3V 75V 18V 通孔安装 57.9mm*22.8mm*12mm
供应商型号: UA-EHHD020A0F41-HZ
供应商: 海外现货
标准整包数: 36

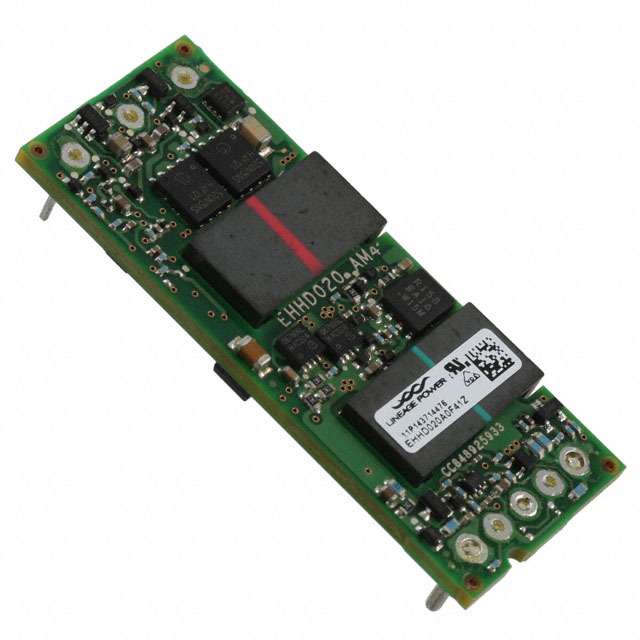

OMNION POWER DC-DC稳压器 EHHD020A0F41-HZ

EHHD020A0F41-HZ概述

    EHHD020A0F Hammerhead™ Series DC-DC Converter Power Modules

    1. 产品简介


    EHHD020A0F Hammerhead™ 系列是美国通用电气公司(GE)生产的一款低高度直流-直流转换器电源模块。它提供一个精确调节的输出电压,适用于广泛的应用范围。该系列的产品采用行业标准的DOSA(Design Specification for Surface Mount Assemblies)封装,适用于多种工业应用。其主要功能包括:提供单个、精确调节的输出电压,超宽输入电压范围,远程感测和温度保护等功能。

    2. 技术参数


    - 输入电压范围: 18Vdc 至 75Vdc
    - 输出电压: 3.3Vdc
    - 输出电流: 20.0A
    - 最大输出功率: 66W
    - 工作效率: 高达91%
    - 宽输入电压范围: 18-75Vdc
    - 输出电压调节范围: 80%-110% 的输出电压
    - 过流/过压保护: 具备输出过流和过压保护
    - 过温保护: 自动重启模式下的过温保护
    - 工作温度范围: -40°C 至 85°C
    - 绝对最大额定值:
    - 输入电压连续: -0.3V 至 80Vdc
    - 输入电压瞬态(≤100ms): -0.3V 至 100Vdc
    - 工作环境温度: -40°C 至 85°C
    - 存储温度: -55°C 至 125°C
    - 额定海拔高度: 4000米

    3. 产品特点和优势


    - 高效率: 高于91%的满载效率
    - 超宽输入电压范围: 支持18Vdc至75Vdc的输入电压
    - 远程感测功能: 能够补偿远距离传输线路上的电压损失
    - 全面的保护机制: 包括输入过压、欠压锁存,输出过流、过压、过温保护
    - 高可靠性: 符合国际标准化组织ISO 9001和ISO 14001认证标准
    - 标准化设计: 符合行业标准的DOSA设计规范,易于集成

    4. 应用案例和使用建议


    - 分布式电力架构: 可用于各种分布式电力系统
    - 无线网络设备: 适合无线通信基础设施的设备
    - 工业设备: 适合工业控制设备及其他工业设备
    - 使用建议: 为了确保最佳性能,安装时应考虑适当的散热措施。特别是在高功率应用中,应添加散热片或散热板以增强冷却效果。

    5. 兼容性和支持


    - 兼容性: 该产品与主流的工业设备具有良好的兼容性,如无线路由器、服务器、工业控制器等
    - 支持和服务: GE提供详细的技术文档和支持服务,确保用户能够快速解决问题并保持系统的正常运行

    6. 常见问题与解决方案


    - 问题: 模块启动失败
    - 解决方案: 确保输入电压在规定的范围内,检查连接线路是否正确无误
    - 问题: 输出电压不稳定
    - 解决方案: 检查是否有足够的电容滤波,确保负载变化平稳
    - 问题: 模块过热
    - 解决方案: 使用散热片或散热器进行有效散热,避免长时间过载使用

    7. 总结和推荐


    综上所述,EHHD020A0F Hammerhead™ 系列是专为工业应用设计的高性能直流-直流转换器电源模块。其高效率、超宽输入电压范围及全面的保护机制使其成为工业应用中的理想选择。对于需要高效能、高可靠性的应用,这款产品无疑是最佳选择之一。我们强烈推荐用户考虑使用这款产品,特别是对于需要稳定可靠的直流电源供应的工业环境。

EHHD020A0F41-HZ参数

参数
开关频率 -
最小输出电压 -
最大输入电压 75V
同步整流器 -
最大输出电压 3.3V
输出类型 -
功能 -
最小输入电压 18V
拓扑 -
输出数量 1
长*宽*高 57.9mm*22.8mm*12mm
安装方式 通孔安装
应用等级 商用级
包装方式 散装

EHHD020A0F41-HZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

EHHD020A0F41-HZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER EHHD020A0F41-HZ EHHD020A0F41-HZ数据手册

EHHD020A0F41-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
