PVX006A0X3-78SRZ

产品分类:
厂牌: OMNION POWER
产品描述:
供应商型号: SG-PVX006A0X3-78SRZ
供应商: 国内现货
标准整包数: 1

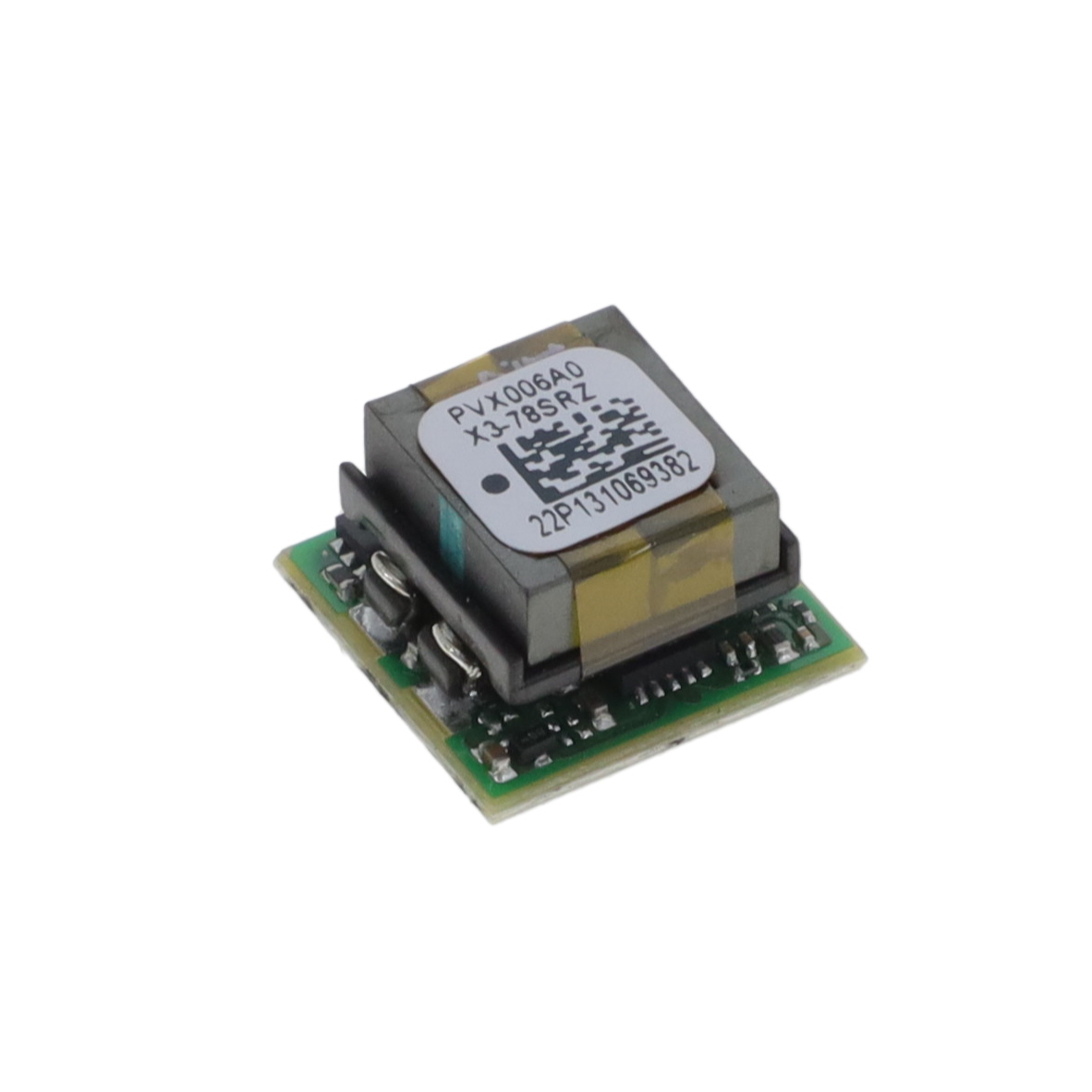

OMNION POWER  PVX006A0X3-78SRZ

PVX006A0X3-78SRZ概述


    产品简介


    6A Analog PicoDLynx™ 非隔离式 DC-DC 电源模块
    6A Analog PicoDLynx™ 是一款非隔离式的直流-直流转换器,能够提供高达6安培的输出电流。这些模块具有宽输入电压范围(3Vdc 至 14.4Vdc),并且可以提供精确调节的输出电压,范围为0.6Vdc至5.5Vdc,通过外部电阻编程设定。此系列产品特别适用于分布式电源架构(Distributed Power Architectures)、服务器及存储系统、中间总线电压应用、网络设备以及电信设备等领域。

    技术参数


    - 输入电压:3Vdc 至 14.4Vdc
    - 输出电压:0.6Vdc 至 5.5Vdc
    - 输出电流:6A
    - 输入最大电流:5.6Adc
    - 输出过流保护:非锁存型
    - 过温保护:温度阈值145°C
    - 工作温度范围:-40°C 至 105°C(加固型);85°C(常规)
    - 开关频率:600kHz
    - 功率良好信号 (PGOOD):开漏输出,电压阈值:87.5%-112.5% VO, set
    - 效率:从79%到94%不等(取决于输出电压)

    产品特点和优势


    6A Analog PicoDLynx™ 拥有多项独特的功能和优势:
    - 远程控制:可通过逻辑信号远程开启/关闭。
    - 动态响应优化:具备可调环路 (Tunable LoopTM),允许用户根据负载需求调整动态响应,减少输出电容以节省成本和PCB面积。
    - 输入过滤与输出过滤:设计上支持低输入和输出纹波电压,有助于提高系统的稳定性和可靠性。
    - 兼容性:完全符合RoHS指令和REACH标准,支持无铅或锡铅回流焊接环境。
    - 认证:获得多项安全认证,包括ANSI/UL 62368-1,CAN/CSA C22.2 No. 62368-1以及DIN VDE 0868-1/A11:2017。

    应用案例和使用建议


    6A Analog PicoDLynx™ 广泛应用于需要高效电源转换的应用场景,例如:
    - 分布式电源架构:通过紧凑的设计实现高效的电力分配。
    - 服务器和存储系统:用于高密度计算环境中的高效电源供应。
    - 电信设备:满足通信设备对紧凑且高效的电源解决方案的需求。
    使用建议:
    1. 电路设计:推荐在输入端放置陶瓷电容器来最小化输入纹波电压,确保系统稳定性。
    2. 动态响应优化:利用可调环路 (Tunable LoopTM) 来优化动态响应性能,从而降低输出电容并节约成本。
    3. 电源管理系统:集成电源管理工具进行仿真和评估,提高系统的可靠性和稳定性。

    兼容性和支持


    - 兼容性:适用于多种电子系统,如服务器、电信设备等。
    - 支持服务:OmniOn提供在线工具帮助用户模拟环路性能,下载仿真模型,并由当地的应用工程师提供进一步的技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压不足时无法启动 | 检查输入电压是否符合3.3Vdc至14.4Vdc的要求。若仍存在问题,请检查连接线路和保险丝。 |
    | 输出电压波动较大 | 确认输出电容是否满足规定要求,并考虑使用更低ESR的聚合物或陶瓷电容器。 |
    | 开关频率不稳定 | 检查外部连接的电感和电容值,确认符合技术手册中的规定范围。 |

    总结和推荐


    综上所述,6A Analog PicoDLynx™ 是一款高性能的非隔离式DC-DC转换器,具有广泛的适用性和出色的功能。其紧凑的设计、宽广的工作温度范围以及卓越的可靠性使其成为众多应用场景的理想选择。强烈推荐使用这款电源模块,特别是在对尺寸和效率有严格要求的应用中。如果你正在寻找一个可靠的电源解决方案,6A Analog PicoDLynx™ 将是一个明智的选择。

PVX006A0X3-78SRZ参数

参数
包装方式 卷带包装

PVX006A0X3-78SRZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

PVX006A0X3-78SRZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER OMNION POWER PVX006A0X3-78SRZ PVX006A0X3-78SRZ数据手册

PVX006A0X3-78SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 140.93
20+ ¥ 123.32
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 140.93
