QHHD019A0B41Z

产品分类:
厂牌: OMNION POWER
产品描述:
供应商型号: SG-QHHD019A0B41Z
供应商: 国内现货
标准整包数: 1
OMNION POWER  QHHD019A0B41Z

QHHD019A0B41Z概述

    QHHD019A0B Hammerhead 系列 DC-DC 转换器电源模块技术手册

    1. 产品简介

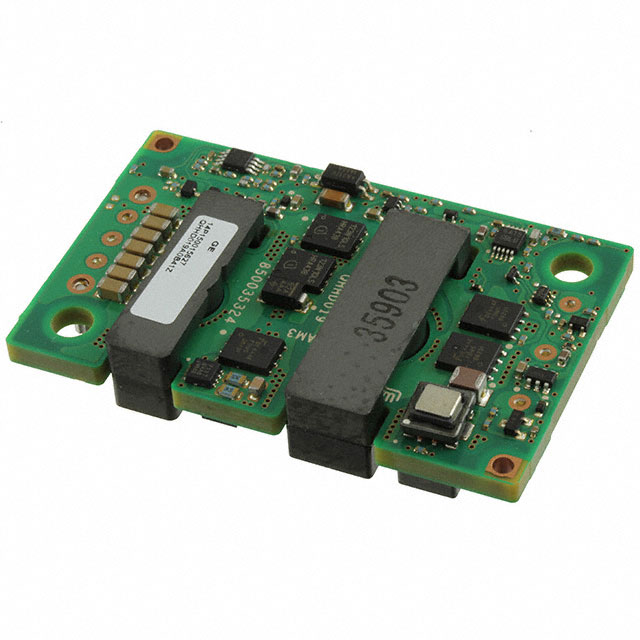

    OmniOn Power 的 QHHD019A0B Hammerhead 系列是一款四分之一砖型低高度电源模块,用于提供隔离式直流到直流转换。该模块能够通过超宽输入电压范围(18Vdc 至 75Vdc)提供单个精确调节的输出电压。具体来说,QHHD019A0B 提供 12Vdc 输出电压,额定最大输出电流为 19A。模块符合 RoHS 和 REACH 规范,采用最新的技术和标准化组件制造,确保高可靠性和低成本优势。其开放框架设计使设计师能够开发成本效益和空间效率高的解决方案。

    2. 技术参数


    - 输入电压:18Vdc 至 75Vdc
    - 输出电压:12Vdc
    - 最大输出电流:19A
    - 工作温度范围:-40°C 至 85°C
    - 储存温度范围:-55°C 至 125°C
    - 效率:满载时高达 93%
    - 开关频率:固定频率 250kHz
    - 输出过电流保护:自动重启或非自动重启模式
    - 过温保护:135°C
    - 隔离电压:2250Vdc
    - 尺寸:58.4mm x 36.8mm x 10.2mm
    - 重量(无散热片):43.1克
    - 重量(带散热片):58克

    3. 产品特点和优势


    QHHD019A0B 模块具备诸多独特功能和优势,使其成为多种应用的理想选择。以下是几个关键优势:
    - 超高输入电压范围:支持 18Vdc 至 75Vdc 输入电压,适用于广泛的电源系统。
    - 高效率:在满载条件下可实现 93% 的效率。
    - 远程开关控制:可通过负逻辑远程控制开关,简化系统设计。
    - 输出过电压保护:具备独立的过电压保护环路,提高系统可靠性。
    - ISO 认证:ISO 9001 和 ISO 14001 认证,确保高质量生产和环保标准。

    4. 应用案例和使用建议


    QHHD019A0B 主要应用于混合动力电源架构、无线网络、企业级以太网供电(PoE)及工业设备等领域。例如,在 PoE 应用中,该模块可用于提供稳定可靠的电源供应,确保系统的高效运行。此外,在某些高温环境中,可使用散热片版本来增加输出电流。具体应用中,需要注意电源模块的正确安装,确保输入源阻抗足够低且符合安全标准。

    5. 兼容性和支持


    QHHD019A0B 与业界标准的四分之一砖型脚位兼容,便于集成到现有系统中。厂商提供详细的技术文档和支持服务,确保客户能够快速上手并解决问题。特别是,对于需要外部保险丝的应用场景,需遵循指定的安全规范。

    6. 常见问题与解决方案


    - 问题 1:如何正确连接输入保险丝?
    - 解答:必须使用快速动作保险丝(最大 25A,电压等级 125Vac),例如 Littelfuse Part #0456025。

    - 问题 2:如何启用远程开关功能?
    - 解答:使用开集电极开关连接到 ON/OFF 引脚和 VIN(-) 引脚,设置 Von/off 为低逻辑(0V 至 0.6V)。

    7. 总结和推荐


    总体而言,QHHD019A0B Hammerhead 系列 DC-DC 转换器电源模块凭借其广泛的应用范围、卓越的效率和可靠的保护功能,成为一款值得推荐的产品。无论是在混合电源架构、无线网络还是企业级 PoE 应用中,都能展现出色的表现。强烈推荐给寻求高性能、高可靠性的电源解决方案的设计工程师。

QHHD019A0B41Z参数

参数
包装方式 散装

QHHD019A0B41Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QHHD019A0B41Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER OMNION POWER QHHD019A0B41Z QHHD019A0B41Z数据手册
