QBVE060A0S10R441-PZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 10.4V 56V 45V 通孔安装 58.4mm*36.8mm*10.9mm
供应商型号: SG-QBVE060A0S10R441-PZ
供应商: 国内现货
标准整包数: 1

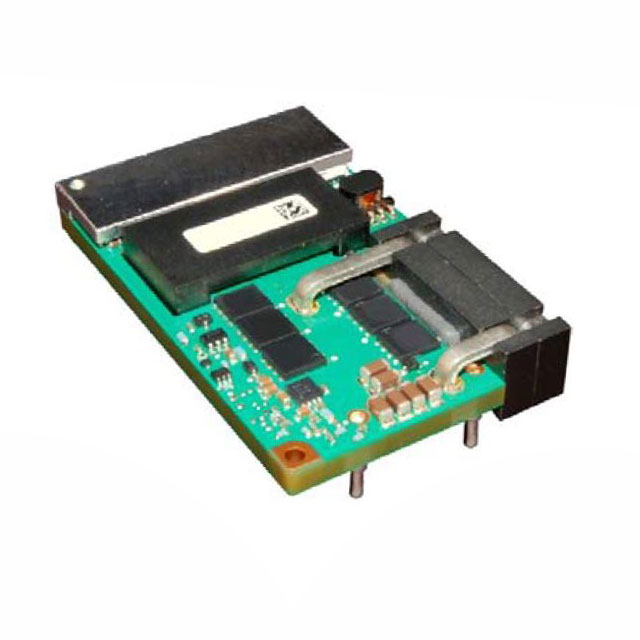

OMNION POWER DC-DC稳压器 QBVE060A0S10R441-PZ

QBVE060A0S10R441-PZ概述


    产品简介


    QBVE060A0S10R4 Barracuda系列是一款全新的全调节DC/DC电源模块,专为10.4Vdc中间总线应用设计。这类应用广泛涉及分布式电力架构、服务器及存储系统、风扇组件及其他需要严格电压调节的系统。这款电源模块能够从45到56Vdc的输入电压范围内运行,并提供高达60.0A的输出电流,功率达到625W。通过先进的数字控制技术和同步整流技术,这款模块的效率超过97%,显著降低了功耗,使得许多应用下无需额外的散热措施。

    技术参数


    - 输入电压范围: 45-56Vdc
    - 最大输入电流: 15Adc
    - 输入无负载电流: 135mA
    - 输入待机电流: 20mA
    - 外部输入电容: 120-600μF
    - 输入反射纹波电流(峰峰值,5Hz到20MHz,12μH源阻抗): 35mAp-p
    - 输入终端纹波电流(测量在模块输入引脚,最大输入电容,<500uH电感): 800mArms
    - 输入纹波抑制(120Hz): 25dB
    - 输出电压设置点(VIN=VIN,nom, IO=30.0A, TA =25°C): 10.40Vdc
    - 输出电流: 0-60Adc
    - 输出功率: 0-625W
    - 转换效率(VIN=VIN,nom, TA=25°C,IO=100% IO, max, VO= VO,set): 97.0%
    - 开关频率(主FET): 150kHz
    - 隔离电压(100%工厂Hi-Pot测试): 750Vdc
    - 重量(带基板选项): 73.6g(2.60oz)

    产品特点和优势


    QBVE060A0S10R4系列具有多项独特功能,如高效率(最高可达97%)、宽输入电压范围(45-56Vdc)和强大的保护机制。其数字控制技术和同步整流技术使其能够在各种复杂环境中稳定运行,且易于集成到现有的电力系统中。该模块的紧凑设计(行业标准DOSA合规的四分之一砖形)使其在服务器、存储设备和分布式电源架构中的应用更为灵活高效。

    应用案例和使用建议


    QBVE060A0S10R4广泛应用于数据中心、电信设备、医疗设备等场景。例如,在服务器中作为高性能计算节点的电源,该模块可以确保稳定的电源供应并提高系统的整体效率。为了充分发挥其性能,建议连接一个低阻抗输入源,并在可能的情况下添加一个660μF电解电容器以确保稳定性。在实际应用中,需要关注其在负载突变时的动态响应特性,以确保系统的平稳运行。

    兼容性和支持


    该模块符合RoHS指令、REACH指令,并可采用Pb或Pb-free回流焊接工艺进行处理。它还具备ANSI/UL 62368-1和CAN/CSA C22.2 No. 62368-1认可,CE标记,以及ISO 9001和ISO14001认证。厂商提供了详细的技术支持和售后服务,包括安全标准的指导、输入线路保险丝的建议等,以确保用户能够顺利安装和操作。

    常见问题与解决方案


    1. 问题: 模块启动延迟时间较长
    - 解决方案: 使用适当的输入保险丝并确保输入源的稳定性。如果模块并联使用,增加启动延迟以适应预偏置电压。
    2. 问题: 输出电压波动较大
    - 解决方案: 确保足够的输出电容(如750μF),并检查输入源的稳定性,必要时添加滤波电容。
    3. 问题: 输入电压过高导致模块关闭
    - 解决方案: 检查输入电压是否超过最大允许值(64Vdc),必要时添加输入过电压保护装置。

    总结和推荐


    综上所述,QBVE060A0S10R4 Barracuda系列是一款高性能、高可靠性的DC/DC转换器,适用于多种复杂应用场景。其高效率、宽输入电压范围和全面的安全保护措施使其成为服务器、存储系统和其他需要严苛电压调节的系统中理想的电源解决方案。强烈推荐使用该模块,尤其是在那些对电源质量和可靠性要求较高的场合。

QBVE060A0S10R441-PZ参数

参数
输出数量 1
最大输入电压 56V
输出类型 -
最小输出电压 -
功能 -
同步整流器 -
开关频率 -
最大输出电压 10.4V
最小输入电压 45V
拓扑 -
长*宽*高 58.4mm*36.8mm*10.9mm
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

QBVE060A0S10R441-PZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QBVE060A0S10R441-PZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QBVE060A0S10R441-PZ QBVE060A0S10R441-PZ数据手册
