QSDW050A0B41-HZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 1 12V 75V 36V 通孔安装 58.4mm*36.8mm*13.7mm
供应商型号: SG-QSDW050A0B41-HZ
供应商: 国内现货
标准整包数: 1

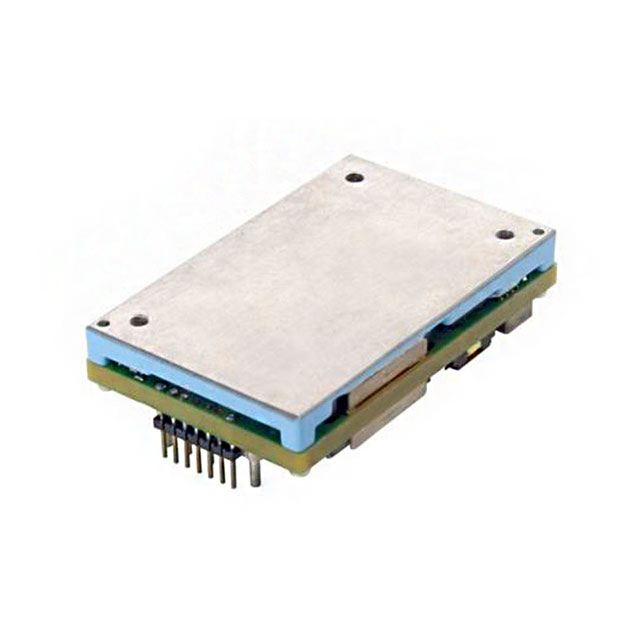

OMNION POWER DC-DC稳压器 QSDW050A0B41-HZ

QSDW050A0B41-HZ概述

    QSD(V)W050A0B Barracuda III Series DC-DC Converter Power Modules

    1. 产品简介


    产品类型: QSD(V)W050A0B Barracuda III 系列 DC-DC 转换器是新一代电源模块,旨在支持中间总线架构的应用,其中多个低电压是由点负载(POL)转换器生成的。此外,这些模块还适用于其他需要紧密调节输出电压的应用场景。
    主要功能: 这些转换器可以从输入电压范围为 36 至 75Vdc 的宽电压范围中产生高达 50A 的输出电流,提供最高达 600W 的功率。该系列采用数字控制技术、同步整流技术和先进的封装技术来实现高达 96% 的峰值效率。
    应用领域: 主要应用于分布式电源架构、中间总线电压应用、服务器和存储应用、网络设备(如 PoE)及风扇组装系统等。

    2. 技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | VIN | 36 | - | 75 | Vdc |
    | 输出电压范围(无-P选项) | VO | 11.63 | 12.00 | 12.37 | Vdc |
    | 输出电压范围(含-P选项) | VO | 11.76 | 12.00 | 12.24 | Vdc |
    | 输出电流 | IO | 0 | - | 50 | Adc |
    | 效率 | - | - | 96% | - | % |
    | 开关频率 | fsw | 150 | - | - | kHz |
    | 热隔离电容 | Ciso | - | - | 1000 | pF |
    | 热隔离电阻 | Riso | 10 | - | - | M |

    3. 产品特点和优势


    - 高效率: 峰值效率高达 96%,平坦效率超过 95.6%,范围为额定输出的 55% 到 100%。
    - 宽输入电压范围: 支持 36-75Vdc 的宽电压范围,满足多种应用需求。
    - 远程感应: 通过远程感应功能可以减小分布损耗,从而提高远程调节精度。
    - 多种保护机制: 包括过流保护、过压保护、温度保护、欠压锁存、过压锁存等功能,确保模块稳定运行。
    - 宽工作温度范围: 可以在 -40°C 到 85°C 的温度范围内正常工作。

    4. 应用案例和使用建议


    应用案例:
    - 分布式电源架构: QSD(V)W050A0B 模块可以用于数据中心和电信设施,确保稳定的多电压输出。
    - 中间总线电压应用: 在服务器和存储设备中提供可靠稳定的电源供应。
    - 网络设备: 如 PoE 设备,可以在不牺牲性能的情况下提供稳定电压。
    - 风扇组装系统: 为风冷系统提供高效的电源解决方案。
    使用建议:
    - 为了达到最佳性能,应避免输入源阻抗过高,可使用电解电容来稳定电源模块。
    - 使用熔断器时应遵循制造商的建议,选择适合的最大电流额定值。
    - 在并联操作中,应遵循负载共享要求,确保每个模块正确配置并平衡。

    5. 兼容性和支持


    - 兼容性: QSD(V)W050A0B 支持多种协议,包括 PMBus 和 SMBus,适用于广泛的系统集成。
    - 技术支持: OmniOn Power 提供全面的技术支持和文档资料,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - 问题: 模块无法启动。
    - 解决方法: 检查输入电压是否在 36-75Vdc 的范围内,确认所有连接正确且稳固。
    - 问题: 输出电压不稳定。
    - 解决方法: 检查负载和输入条件,确认是否符合模块的规格。必要时调整 PMBus 设置。
    - 问题: 输出电流超出限制。
    - 解决方法: 检查负载大小和模块配置,调整相关设置以防止过载。

    7. 总结和推荐


    总结: QSD(V)W050A0B Barracuda III 系列转换器在多个方面表现出色,具备高效率、宽输入电压范围、远程感应功能和强大的保护机制,适用于各种复杂的应用场景。其易于使用和灵活的配置使其成为现代电源解决方案的理想选择。
    推荐: 强烈推荐使用 QSD(V)W050A0B 转换器,特别是对于需要高效、可靠和多功能电源管理的应用场景。

QSDW050A0B41-HZ参数

参数
最小输入电压 36V
最大输出电压 12V
开关频率 -
功能 -
输出数量 1
拓扑 -
最小输出电压 -
最大输入电压 75V
同步整流器 -
输出类型 -
长*宽*高 58.4mm*36.8mm*13.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

QSDW050A0B41-HZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

QSDW050A0B41-HZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER QSDW050A0B41-HZ QSDW050A0B41-HZ数据手册

QSDW050A0B41-HZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
