KHHD002A5B41Z

产品分类: DC-DC模块
厂牌: OMNION POWER
产品描述:
供应商型号: 2450699
供应商: 海外现货
标准整包数: 1

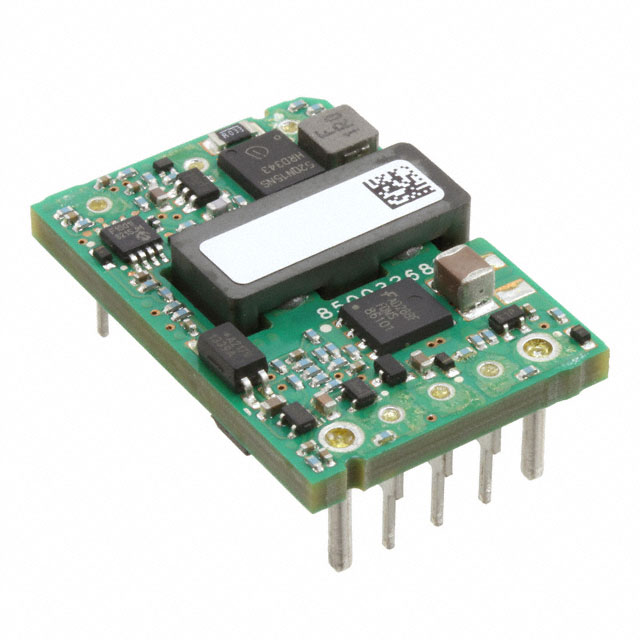

OMNION POWER DC-DC模块 KHHD002A5B41Z

KHHD002A5B41Z概述

    # KHHD002A5B Hammerhead Series DC-DC Converter Power Modules

    产品简介


    KHHD002A5B 系列是OmniOn Power公司推出的锤头系列(Hammerhead Series)隔离型DC-DC转换模块,具有宽输入电压范围(18 Vdc至75 Vdc),输出电压固定为12 Vdc,电流可达2.5A。这些模块适用于无线网络、混合电源架构、光通网络设备、企业网络及工业市场等多个领域。它们具备高效率(典型值90%)和高隔离度(2250 Vdc),确保了在各种应用中的可靠性和安全性。

    技术参数


    - 输入电压范围:18 Vdc 至 75 Vdc
    - 输出电压:12 Vdc ± 3%
    - 输出电流:最大2.5A
    - 高效工作:90%效率(输入电压48Vdc)
    - 宽工作温度范围:-40°C 至 85°C
    - 输入无负载电流:50 mA(输入电压48Vdc,模块开启)
    - 最大输入电流:2.2A(输入电压18Vdc)
    - 输出过流/过压保护:通过闭合回路方式
    - 隔离电容:最小1000 pF
    - 隔离电阻:最小10 MΩ
    - 开机延迟时间:20至50毫秒
    - 开关频率:固定350kHz

    产品特点和优势


    KHHD002A5B具有多个显著特点和优势:
    - 超宽输入电压范围,确保适应不同电源需求。
    - 高效率,典型情况下达到90%,减少功耗和发热量。
    - 完全隔离设计,允许灵活配置极性和接地连接。
    - 高度集成化的小尺寸设计,符合DOSA标准,方便安装和布线。
    - 支持多种保护机制,包括过流、过压、过温保护,提升系统的可靠性和稳定性。
    - 符合多项安全和环保标准,如RoHS、REACH等,确保产品的安全性和合规性。

    应用案例和使用建议


    应用案例
    KHHD002A5B在无线网络、企业网络及工业市场等领域有广泛应用。例如,在无线网络中,它可以为各个基站提供稳定的电源;在企业网络中,它可用于提供Power over Ethernet (PoE)所需电压和电流;在工业环境中,它可以作为分布式电源系统的一部分,用于驱动控制装置和传感器。
    使用建议
    1. 电源配置:确保输入电源具有低阻抗,可以采用33μF电解电容器来增强稳定性。
    2. 散热管理:考虑到其宽工作温度范围,建议进行良好的散热设计,特别是在高温环境下运行时。
    3. 保护电路:为避免潜在损坏,务必添加保险丝以实现过载和短路保护。
    4. 远程开关控制:可以通过Open Collector或类似接口来实现远程开/关控制,具体逻辑可依据“Remote On/Off”描述进行设置。

    兼容性和支持


    KHHD002A5B完全符合DOSA标准,便于与现有的PCB设计兼容。OmniOn Power公司提供了全面的技术支持和售后服务,包括设计指导、故障排查和长期的产品更新服务。用户也可以联系销售代表获取针对特定应用场景的建议。

    常见问题与解决方案


    常见问题
    1. 模块无法启动:检查输入电压是否低于输入欠压锁定阈值。
    2. 输出电压不稳:可能是由于外部电容不足导致,参考技术手册建议安装至少220μF的外部输出电容。
    3. 频繁跳闸:检查是否存在持续性的负载超限或短路情况,调整保护参数以适应实际需求。
    解决方案
    1. 检查输入电压:确认输入电压是否处于正常范围内,调整电源以满足模块的要求。
    2. 增加外部电容:在输出端增加外部电容,提高系统的稳定性和响应速度。
    3. 优化保护参数:根据实际负载情况适当调整电流限制阈值,避免频繁触发保护机制。

    总结和推荐


    KHHD002A5B是一款高效、可靠的DC-DC转换模块,适合各种复杂应用场景。其独特的隔离设计、高效率和广泛的输入电压范围使其在市场上具备很强的竞争力。对于需要稳定电源供应的应用,KHHD002A5B是一个非常值得考虑的选择。鉴于其出色的性能和广泛的应用前景,我们强烈推荐此产品。

KHHD002A5B41Z参数

参数
输入电压最大值 -
输出电压组数 -
散热方式 -
最大容性负载 -
输出方式 -
转换效率 -
开关频率 -
类型 -
输入电压最小值 -
输出总功率 -
输出电压 -
输出电流最大值 -
特性 -
包装方式 托盘

KHHD002A5B41Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

KHHD002A5B41Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC模块 OMNION POWER KHHD002A5B41Z KHHD002A5B41Z数据手册

KHHD002A5B41Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 322.8837
库存: 395
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 322.88
