UDXS1212A0X3-SRZ

产品分类: DC-DC稳压器
厂牌: OMNION POWER
产品描述: 2 600mV~5.5V 600mV 14.4V 4.5V 贴片安装,黏合安装 20.3mm*11.4mm*8.5mm
供应商型号: SG-UDXS1212A0X3-SRZ
供应商: 国内现货
标准整包数: 1

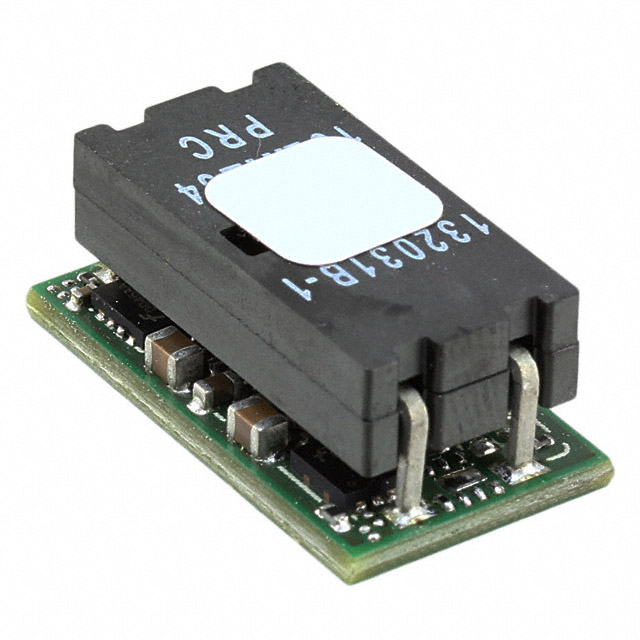

OMNION POWER DC-DC稳压器 UDXS1212A0X3-SRZ

UDXS1212A0X3-SRZ概述

    2 × 12A Digital Dual Output MicroDLynxTM 非隔离式直流-直流电源模块

    产品简介


    2 × 12A Digital Dual MicroDLynxTM 是OmniOn Power公司生产的非隔离式直流-直流转换器,能够提供高达2 × 12A的输出电流。该模块适用于分布式电源架构、中间总线电压应用、电信设备、服务器和存储应用、网络设备及工业设备等领域。其紧凑的设计使其广泛应用于各种高密度电源系统中。

    技术参数


    - 输入电压范围: 4.5Vdc 至 14.4Vdc
    - 输出电压范围: 通过外部电阻可编程,数字调整范围为0.51Vdc至5.5Vdc
    - 输出电流: 每路输出最高可达12A,共两路
    - 最大输入电流: 23A(在VIN=4.5V到14.4V时)
    - 效率: 在不同输出电压下,效率可达79%至95%
    - 开关频率: 500kHz(同步频率可达1000kHz)
    - 操作温度范围: -40°C 至 85°C
    - 存储温度范围: -55°C 至 125°C

    产品特点和优势


    - 数字接口: 支持PMBus协议,可通过命令进行控制和监控
    - 动态响应优化: 配备Tunable LoopTM功能,可优化动态输出电压响应,减少输出电容需求
    - 保护机制: 包括过电流保护、过温保护和过压保护等
    - 兼容性强: 适用于多种应用环境,包括分布式电源架构和中间总线电压应用
    - 小型化设计: 尺寸仅为20.32mm x 11.43mm x 8.5mm
    - 质量认证: 罗马尼亚环保指令(RoHS)、中国电器科学研究院(IPC-9592)、美国安全测试实验室(UL)、加拿大标准协会(CSA)及德国电气工程师协会(VDE)等

    应用案例和使用建议


    - 应用场景: 广泛应用于电信设备、服务器、网络设备及工业设备等
    - 使用建议: 对于需要高速响应的应用,建议使用外部同步功能以提高系统稳定性;在启动阶段应注意合理设置外部电容,以确保稳定的输出

    兼容性和支持


    - 兼容性: 与市面上常见的微处理器和逻辑电路板具有良好的兼容性
    - 支持和维护: 提供详细的用户手册和技术支持,保证客户在使用过程中能够得到及时的帮助和指导

    常见问题与解决方案


    - 问题一: 开机后输出电压不稳定
    - 解决方案: 检查外部电容是否符合要求,并尝试使用Tunable LoopTM进行优化
    - 问题二: 输出电流过载
    - 解决方案: 检查负载是否正常,并考虑增加外部电容或减小输出电压
    - 问题三: 环境温度过高导致设备过热
    - 解决方案: 确保设备处于合适的工作温度范围内,必要时增加散热措施

    总结和推荐


    总体而言,2 × 12A Digital Dual MicroDLynxTM是一款高效且功能强大的非隔离式直流-直流转换器,适用于多种高性能应用场景。其紧凑的设计、先进的保护机制和广泛的适用范围使得它在市场上具备较强的竞争力。强烈推荐用于需要稳定高效电源供应的应用场合。

UDXS1212A0X3-SRZ参数

参数
输出数量 2
输出类型 -
开关频率 -
同步整流器 -
功能 -
拓扑 -
最小输出电压 600mV
最大输出电压 600mV~5.5V
最大输入电压 14.4V
最小输入电压 4.5V
长*宽*高 20.3mm*11.4mm*8.5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
包装方式 卷带包装

UDXS1212A0X3-SRZ厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

UDXS1212A0X3-SRZ数据手册

厂牌 PDF简要描述 下载
OMNION POWER DC-DC稳压器 OMNION POWER UDXS1212A0X3-SRZ UDXS1212A0X3-SRZ数据手册

UDXS1212A0X3-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 320.35
20+ ¥ 280.31
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 320.35
直接购买
加入购物车
