ZTM050INXR1801-1

产品分类: 显示模块
产品描述: RGB 800*480 显示 120.7mm*77.8mm*5.55mm
供应商型号: SG-ZTM050INXR1801-1
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM050INXR1801-1

ZTM050INXR1801-1概述


    产品简介


    产品类型:

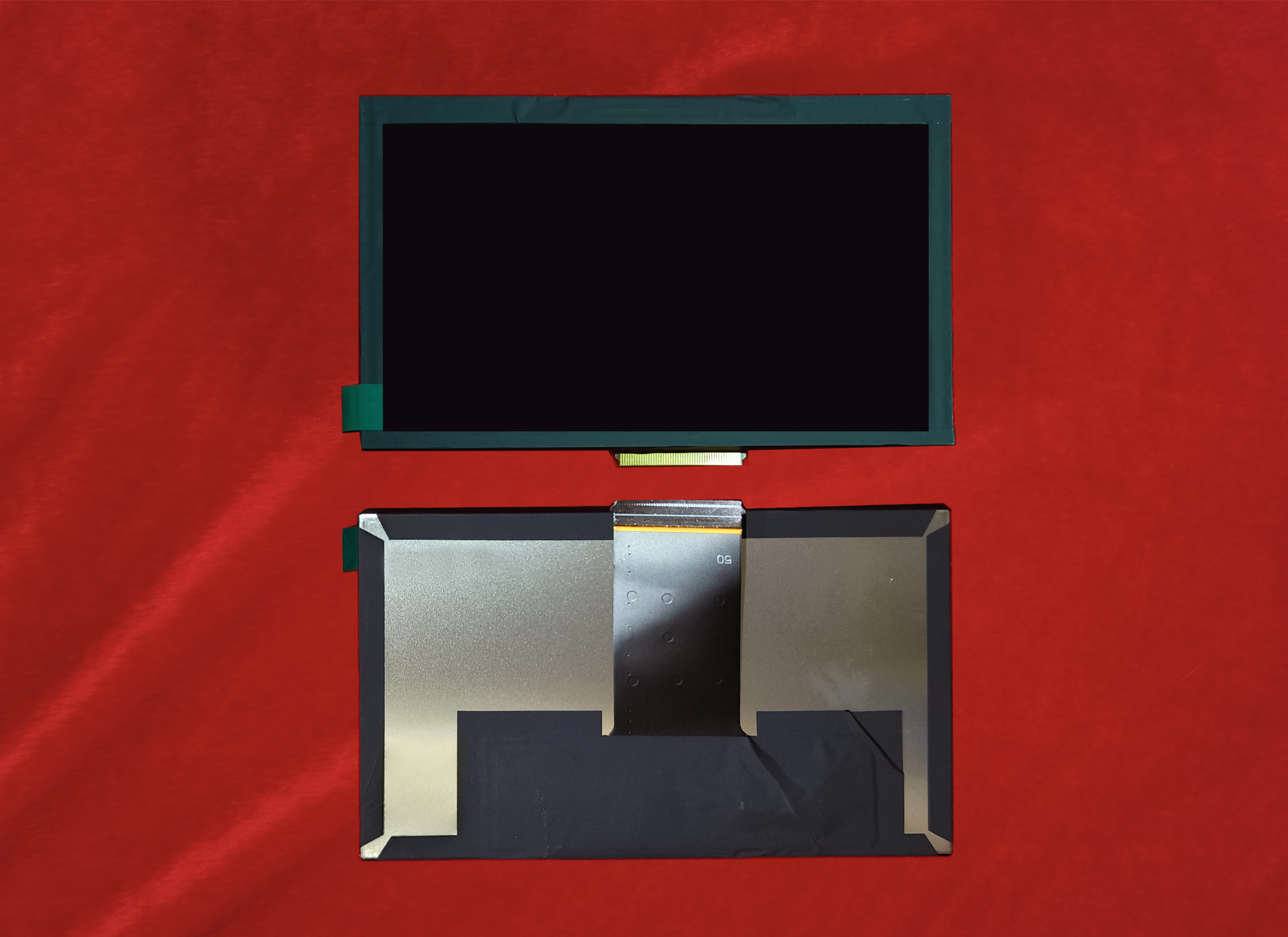

    ZTM050INXR1801-1 是深圳市正通仁禾科技有限公司推出的一款5.0英寸彩色主动矩阵薄膜晶体管(TFT)液晶显示器(LCD),采用非晶硅薄膜晶体管作为开关器件。它集成了TFT液晶面板、驱动IC、柔性印刷电路板(FPC)和背光模块。
    主要功能:
    该显示器采用IPS显示模式,具有16.7百万种颜色,能够在宽视角下提供清晰的图像。其传输模式为正常黑色,适合多种应用领域。
    应用领域:
    适用于工业控制、信息娱乐系统、车载显示器、医疗设备、消费电子等需要高分辨率和广视角的显示需求场合。

    技术参数


    - 面板尺寸:5.0英寸
    - 像素数:800x480像素
    - 有效面积:108(H) x 64.8(V)毫米
    - 像素间距:135(V) × 3 × 45(H)微米
    - 外部尺寸:120.70(W) x 77.8(H) x 5.55(D)毫米
    - 色彩数量:16.7百万色
    - 显示模式:传输模式,正常黑色
    - 视角:全视角
    - 显示格式:RGB垂直条纹
    - 表面处理:防眩光
    - 接口:RGB
    - 背光:白色LED
    - 操作温度:-30℃~+85℃
    - 存储温度:-30℃~+85℃
    - 驱动IC:ST7265

    产品特点和优势


    特点:
    1. 全视角显示:IPS显示模式确保在各个角度都能看到清晰的图像。
    2. 高分辨率:800x480像素的分辨率,提供了出色的细节表现力。
    3. 高色彩表现:能够显示16.7百万种颜色,满足各种色彩需求。
    4. 抗眩光处理:防止反射光影响观看体验。
    5. 高对比度和亮度:中心亮度可达1200 cd/m²,对比度高达1000,确保了优秀的显示效果。
    6. 长寿命和耐用性:通过多项可靠性测试,保证了在极端条件下的稳定运行。
    优势:
    - 广泛的应用范围:适合于多种行业和应用场景。
    - 易于集成:紧凑的设计使得安装简便,适用于不同系统。
    - 低功耗:高效能驱动IC确保了较低的功耗,延长了使用寿命。
    - 抗干扰能力:经过严格测试,保证了其在复杂环境中的稳定性。

    应用案例和使用建议


    应用场景:
    - 工业控制面板:用于工业设备的监控和操作界面。
    - 车载信息系统:显示车辆状态和导航信息。
    - 医疗设备:显示生命体征数据和诊断结果。
    - 消费电子产品:如平板电脑和智能手机。
    使用建议:
    - 正确放置:避免液体或灰尘进入,确保良好的通风。
    - 适当电源管理:根据制造商的指南正确设置和调整电压,以延长显示器寿命。
    - 散热管理:在高温环境下工作时,注意采取适当的散热措施,以保持稳定的性能。
    - 定期检查:定期清洁屏幕和检查连接线,确保最佳的视觉效果和系统稳定。

    兼容性和支持


    兼容性:
    ZTM050INXR1801-1 支持标准RGB接口,可以方便地与其他标准设备连接。其驱动IC ST7265 也广泛应用于各类显示设备中,具有良好的兼容性。
    支持和维护:
    深圳市正通仁禾科技有限公司提供详尽的技术文档和支持服务。用户可以在遇到问题时联系技术支持团队,以获取及时的帮助和解决方案。此外,公司还提供一年内的保修服务,确保产品质量和用户权益。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 液晶显示模糊不清 | 检查电源和信号线是否接触良好,重新调整VCOM电压以优化图像质量。 |
    | 屏幕闪烁 | 检查驱动IC的初始代码是否已正确加载,重新设置或更换IC。 |
    | 色彩失真 | 确认信号输入是否符合规范,检查信号线是否有损坏,调整面板参数。 |
    | 背光不亮 | 检查背光驱动电流和电压是否正常,确认连接是否稳固,检查驱动IC。 |

    总结和推荐


    综上所述,ZTM050INXR1801-1 是一款高性能的5.0英寸TFT LCD显示屏,具备高分辨率、全视角、高对比度等特点,适用于多种应用场景。其卓越的性能、坚固的构造和广泛的兼容性使其成为许多行业的理想选择。我们强烈推荐此产品,特别是对图像质量和稳定运行有较高要求的应用场景。

ZTM050INXR1801-1参数

参数
接口 RGB
主控芯片 -
功能类别 显示
像素 800*480
长*宽*高 120.7mm*77.8mm*5.55mm

ZTM050INXR1801-1厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM050INXR1801-1数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM050INXR1801-1 ZTM050INXR1801-1数据手册

ZTM050INXR1801-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 104
46+ ¥ 96
库存: 1000
起订量: 1 增量: 46
交货地:
最小起订量为:1
合计: ¥ 104
