ZTM936BOEM1416-1

产品分类: 显示模块
产品描述: MIPI 320*1280 显示 65.02mm*247.56mm*4.5mm
供应商型号: SG-ZTM936BOEM1416-1
供应商: 国内现货
标准整包数: 1
ZTRH/深圳正通仁禾科技 显示模块 ZTM936BOEM1416-1

ZTM936BOEM1416-1概述

    ZTM936BOEM1416-1 电子元器件技术手册

    1. 产品简介

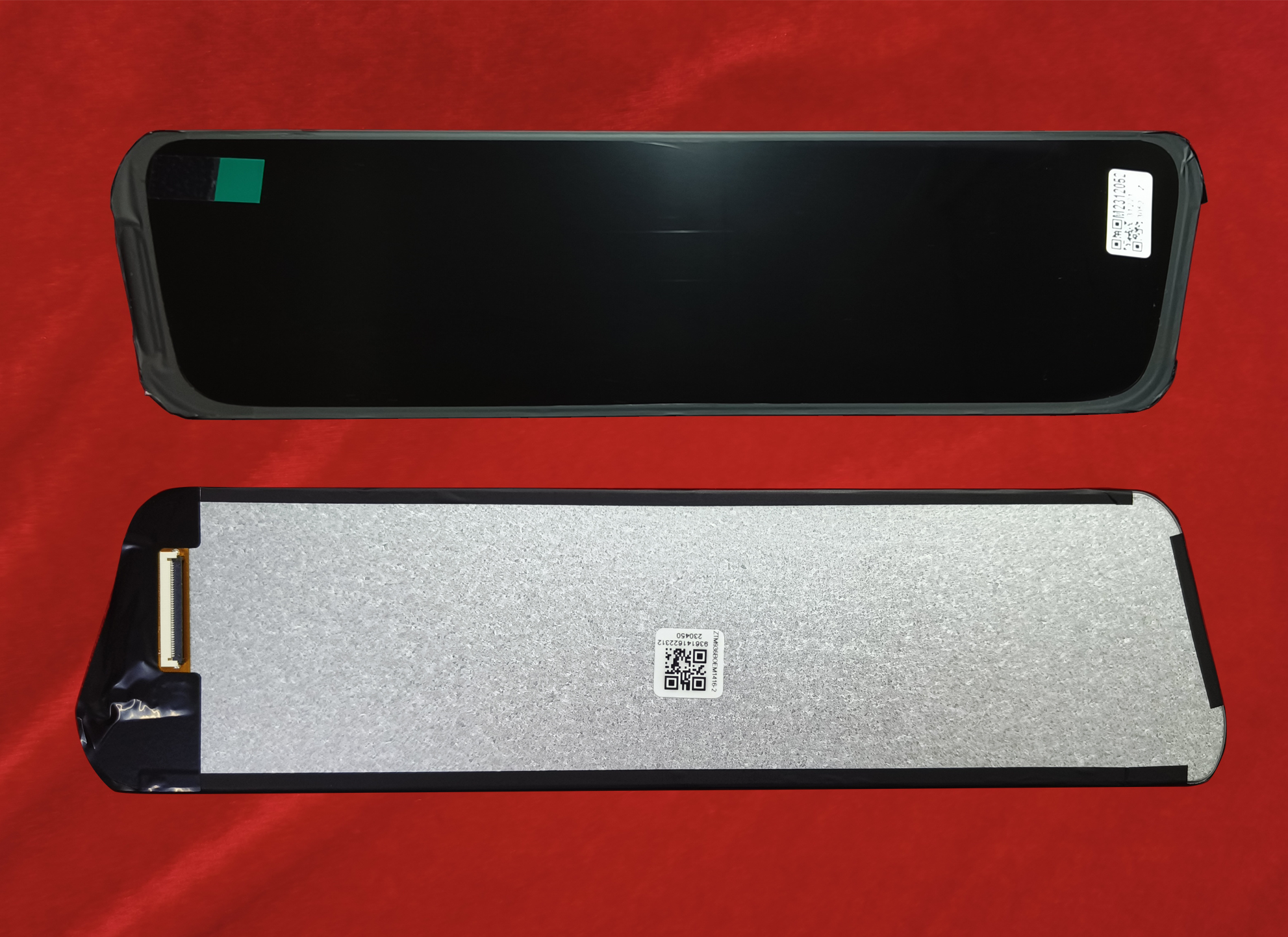

    ZTM936BOEM1416-1 是深圳市正通仁禾科技有限公司生产的一款9.36英寸彩色有源矩阵薄膜晶体管(TFT)IPS液晶显示器(LCD)。该产品采用非晶硅TFT作为开关器件,由TFT LCD面板、驱动IC、柔性电路板(FPC)和背光组成。其具有320×1280像素的分辨率和16.7百万种颜色显示能力,特别适用于需要高清晰度和色彩丰富的工业控制、医疗设备和人机界面等领域。

    2. 技术参数


    | 参数 | 型号 | 单位 |
    |
    | 面板尺寸 | 9.36 | 英寸 |
    | 像素数 | 320×RGB (3)×1280 | 像素 |
    | 活动区域尺寸 | 58.08(H) × 232.32(V) | 毫米 |
    | 像素间距 | 0.1815(H) × 0.1815(V) × RGB | 毫米 |
    | 外形尺寸 | 65.02(W) × 247.56(H) × 4.5(D) | 毫米 |
    | 显示模式 | 透射模式,常黑态
    | 视角 | 全视角
    | 显示格式 | RGB竖条纹
    | 表面处理 | 漫反射
    | 接口类型 | MIPI
    | 背光源类型 | 白色LED
    | 工作温度范围 | -20~70°C
    | 存储温度范围 | -30~80°C
    | 重量 | - | 克 |
    | 驱动IC型号 | FL7707N

    3. 产品特点和优势


    - 高清显示:9.36英寸显示屏,分辨率达到320×1280像素,提供了非常高的图像清晰度。
    - 广色域:支持16.7百万种颜色,色彩丰富,画面细腻。
    - 宽视角:全视角设计,确保各个角度下都有良好的视觉体验。
    - 耐用性强:通过了高低温存储、操作测试以及湿度和冲击振动测试,适合恶劣环境下的使用。
    - 低功耗:支持DC输入电压3.0-3.6V,电流消耗较低,节能效果明显。

    4. 应用案例和使用建议


    应用案例
    该LCD广泛应用于医疗监控系统、工业控制面板、ATM机、汽车仪表盘等需要高清显示的场合。例如,在一个工业控制系统的触摸屏上,ZTM936BOEM1416-1可以提供稳定、清晰的显示效果,满足实时监控和操作的需求。
    使用建议
    1. 安装位置选择:在安装时,选择无尘、干燥、通风的环境,避免腐蚀性气体的侵入。
    2. 操作温度管理:在极端温度环境下使用时,确保在规定的温度范围内进行操作,以保证最佳性能。
    3. 电源管理:在接通电源时,请按照规定的顺序接通各部分电源,以避免瞬间电流过大对设备造成损害。
    4. 清洁与维护:定期使用干净柔软的布擦拭屏幕表面,避免使用含酒精或酸性的清洁剂,以防损坏屏幕涂层。

    5. 兼容性和支持


    ZTM936BOEM1416-1 的MIPI接口使其能轻松集成到各种电子系统中,如手机、平板电脑、工控设备等。深圳市正通仁禾科技有限公司为该产品提供一年的保修期,并且确保所有材料和工艺符合ROHS标准,提供全面的售后支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 确认电源供应是否稳定,检查所有连接线是否插好。 |
    | 屏幕显示异常 | 检查是否正确配置了驱动IC的设置,尝试重启设备。 |
    | 屏幕出现色差或亮度不均 | 检查屏幕的安装是否稳固,确认是否有外界光源干扰。|

    7. 总结和推荐


    ZTM936BOEM1416-1 是一款集高性能、耐用性和广泛应用于一体的液晶显示器,特别适合于高要求的工业控制和人机交互系统。无论是稳定性还是画质表现,该产品都表现出色。因此,我们强烈推荐此产品给需要高清显示的行业客户。

ZTM936BOEM1416-1参数

参数
功能类别 显示
像素 320*1280
接口 MIPI
主控芯片 -
长*宽*高 65.02mm*247.56mm*4.5mm

ZTM936BOEM1416-1厂商介绍

ZTRH公司是一家高科技企业,专注于研发和生产先进的工业自动化设备和解决方案。公司主营产品包括工业机器人、自动化生产线、智能控制系统等,广泛应用于制造业、物流、医疗、教育等多个领域。

ZTRH的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有自主知识产权的创新产品。
2. 定制化服务:根据客户需求,提供个性化的解决方案和定制化服务。
3. 品质保证:严格的质量管理体系,确保产品的稳定性和可靠性。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户的后顾之忧。
5. 绿色环保:注重环保理念,开发节能、低耗、环保的产品,助力可持续发展。

ZTM936BOEM1416-1数据手册

厂牌 PDF简要描述 下载
ZTRH/深圳正通仁禾科技 显示模块 ZTRH/深圳正通仁禾科技 ZTM936BOEM1416-1 ZTM936BOEM1416-1数据手册

ZTM936BOEM1416-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.5
50+ ¥ 90
库存: 1000
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 97.5
