FFA.00.250.NTAC31Z

产品分类: 同轴连接器(RF)
厂牌: LEMO
产品描述: 公引脚,插头 1 50Ω 银色 推挽式 焊接 夹子安装,焊接安装,自由悬挂
供应商型号: FFA.00.250.NTAC31Z-ND
供应商: Digi-Key
标准整包数: 1
LEMO 同轴连接器(RF) FFA.00.250.NTAC31Z

FFA.00.250.NTAC31Z概述

    电子元器件产品技术手册解析

    产品简介

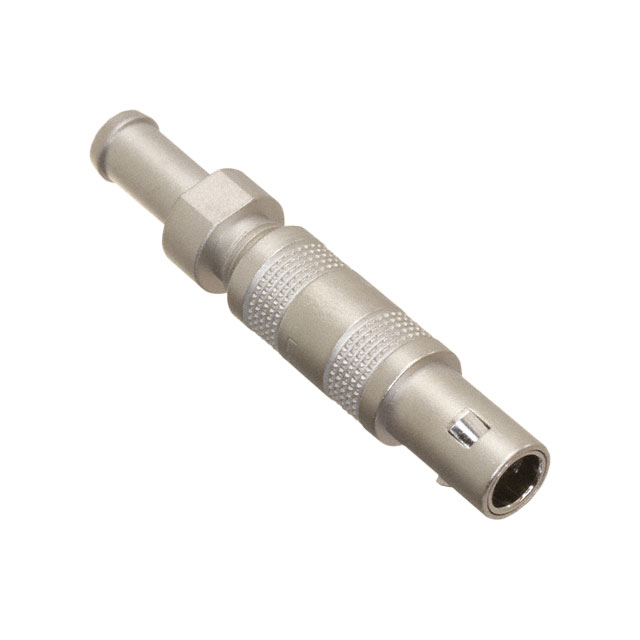

    本技术手册介绍的产品是FFA.00.250.NTAC31Z插头(直型插头,带电缆夹紧套和螺母),适用于带有弯管固定装置的应用。这款产品主要用于高速数据传输,广泛应用于通信、医疗设备、测试仪器及工业自动化等领域。

    技术参数


    - 接触类型:同轴50欧姆(焊接)
    - 接触直径:0.7毫米(0.028英寸)
    - 桶形直径:0.6毫米(0.024英寸)
    - 测试电压:2.1千伏(有效值)
    - 系列型号:00.250,包含1个同轴线(50欧姆)
    - 额定电流:4安培
    - 阻抗:50欧姆
    - 驻波比(VSWR):1.09 + 0.11 f/GHz
    - 电缆类型:RG 174 A/U
    - 电缆外径:2.80 - 3.10毫米
    - 耐久性(壳体):5000次插拔循环
    - 最小拉力:100牛顿
    - 盐雾腐蚀:>144小时
    - 防护等级(IP):50
    - 重量:3.70克

    产品特点和优势


    - 独特的设计:FFA系列插头具备特殊的电缆夹紧套和螺母,确保在各种环境下的稳定性。
    - 优异的性能:50欧姆阻抗和1.09 + 0.11 f/GHz的驻波比保证了稳定的信号传输。
    - 高可靠性:经过5000次插拔循环测试,以及超过144小时的盐雾腐蚀测试,确保长期稳定运行。
    - 广泛的适用性:广泛应用于通信、医疗设备、测试仪器及工业自动化等领域,具有很高的市场竞争力。

    应用案例和使用建议


    应用案例:该插头在医疗成像设备中用于连接各种传感器和信号传输,确保数据的精确传输。
    使用建议:在使用时,注意电缆的弯曲半径,以避免信号质量下降。建议定期检查插头连接处的紧固情况,确保长期稳定的连接。

    兼容性和支持


    - 兼容性:与Lemo公司其他相关产品配套使用效果更佳。
    - 技术支持:如有任何技术问题,可通过官方网站获取详尽的技术文档和支持服务。

    常见问题与解决方案


    - 问题1:插头连接松动。
    - 解决方案:检查并重新拧紧螺母,确保连接牢固。
    - 问题2:信号传输不稳定。
    - 解决方案:检查电缆弯曲半径,确保不超过限制,并清洁连接器接触面,保证良好接触。

    总结和推荐


    综上所述,FFA.00.250.NTAC31Z是一款高性能的同轴插头,其出色的电气性能和可靠性使其在多个领域得到了广泛应用。对于需要高度稳定和可靠信号传输的场合,我们强烈推荐使用此产品。

FFA.00.250.NTAC31Z参数

参数
外壳颜色 银色
最大频率 -
紧固类型 推挽式
端口数 1
触头端接 焊接
类型 公引脚,插头
阻抗 50Ω
安装方式 夹子安装,焊接安装,自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

FFA.00.250.NTAC31Z厂商介绍

LEMO是一家瑞士公司,专注于设计和制造精密定制的连接解决方案。公司以其高品质、可靠性和创新性而闻名,产品广泛应用于医疗、工业、音频视频、****、核能和深海等领域。

LEMO的产品主要分为以下几类:
1. 推拉自锁连接器:具有快速连接和断开的特点,适用于需要频繁插拔的应用。
2. 圆形连接器:提供多种尺寸和配置,适用于各种电气和信号传输需求。
3. 高性能连接器:适用于极端环境,如高温、高压、振动等。
4. 光纤连接器:用于光信号传输,适用于高速数据通信。
5. 电源连接器:提供稳定的电源连接,适用于各种电源需求。

LEMO的优势在于:
1. 高品质:所有产品均符合严格的质量标准,确保长期可靠运行。
2. 定制化:提供定制解决方案,满足客户的特定需求。
3. 创新:不断研发新技术,提高产品性能和可靠性。
4. 全球服务:在全球设有销售和服务网络,提供快速响应和支持。

FFA.00.250.NTAC31Z数据手册

厂牌 PDF简要描述 下载
LEMO 同轴连接器(RF) LEMO FFA.00.250.NTAC31Z FFA.00.250.NTAC31Z数据手册

FFA.00.250.NTAC31Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.516 ¥ 188.4308
10+ $ 19.1329 ¥ 160.1183
25+ $ 17.9346 ¥ 150.0901
50+ $ 17.0787 ¥ 142.9271
100+ $ 16.2639 ¥ 136.1088
250+ $ 15.2467 ¥ 127.5961
500+ $ 14.5199 ¥ 121.5134
库存: 107
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 188.43
